Podłącz kabel antenowy do siatkówki DVB-T2: Poradnik krok po kroku

Samodzielne podłączenie kabla koncentrycznego do anteny siatkowej może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest to zadanie w zasięgu ręki każdego. W tym poradniku pokażę Ci krok po kroku, jak prawidłowo wykonać tę czynność, aby cieszyć się stabilnym odbiorem cyfrowej telewizji naziemnej DVB-T2/HEVC, unikając frustrujących problemów z sygnałem.

Krótkie wprowadzenie: Standard DVB-T2/HEVC a jakość Twojej instalacji

Wraz z wprowadzeniem w całej Polsce standardu DVB-T2/HEVC, jakość instalacji antenowej stała się ważniejsza niż kiedykolwiek. Nowy standard, choć oferuje lepszą jakość obrazu i dźwięku, jest jednocześnie bardziej wrażliwy na wszelkie błędy i niedociągnięcia w systemie antenowym. Oznacza to, że nawet drobne zaniedbania przy podłączaniu kabla mogą skutkować problemami z odbiorem, podczas gdy w starym DVB-T sygnał mógł być jeszcze akceptowalny. Precyzyjne podejście do podłączenia kabla jest więc absolutną podstawą sukcesu.

Co się stanie, jeśli zrobisz to źle? Najczęstsze skutki błędnego montażu

• Całkowity brak sygnału: Telewizor wyświetla komunikat "Brak sygnału" lub "Słaby sygnał".
• Niestabilny odbiór: Sygnał pojawia się i znika, szczególnie przy zmianach pogody.
• Pikselowanie obrazu: Obraz rozpada się na kwadraty, co jest typowe dla słabego sygnału cyfrowego.
• Zanikanie dźwięku: Dźwięk przerywa lub całkowicie zanika, podczas gdy obraz jest jeszcze widoczny.
• Brak części kanałów: Odbierasz tylko niektóre kanały, a inne są niedostępne.
• Zakłócenia: Pojawiają się artefakty, smużenia lub inne niepożądane efekty wizualne.

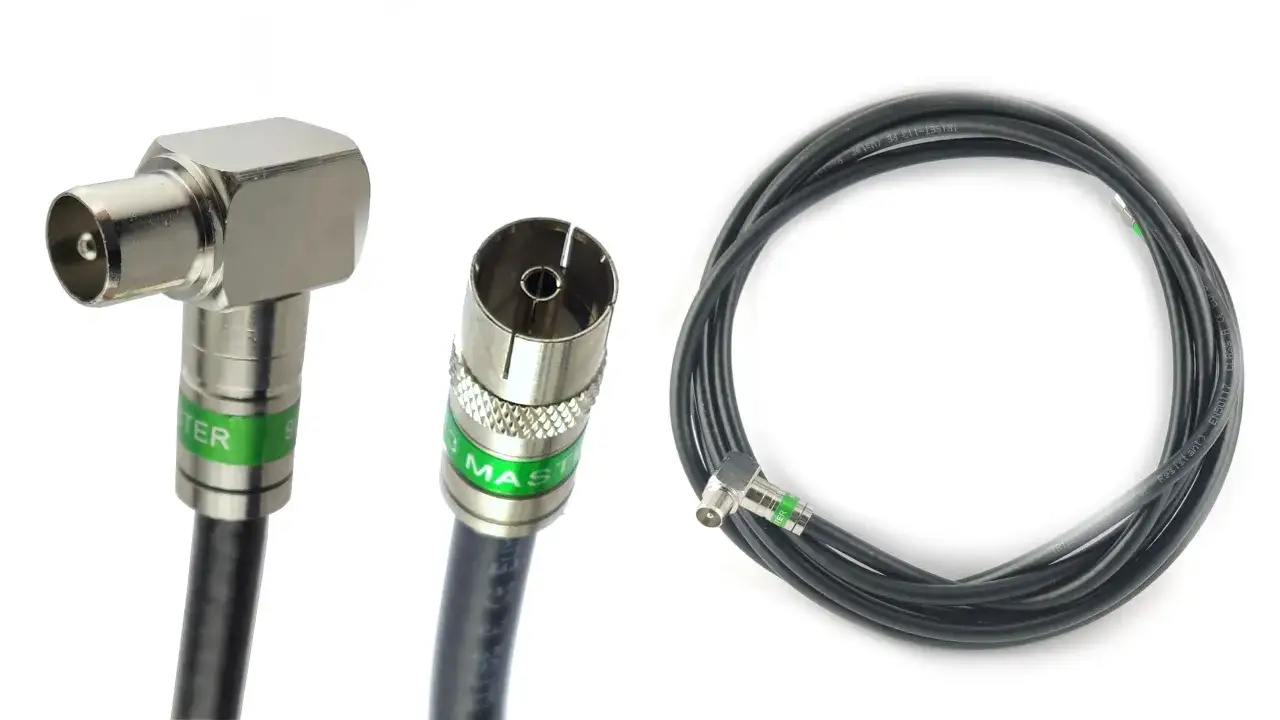

Co musisz przygotować: narzędzia i niezbędne komponenty

Narzędzia, bez których praca będzie katorgą

Aby praca przebiegła sprawnie i bez frustracji, przygotuj sobie następujące narzędzia:

• Ostry nożyk lub skalpel: Niezbędny do precyzyjnego zdjęcia izolacji zewnętrznej.
• Ściągacz izolacji do kabli koncentrycznych: Znacznie ułatwia i przyspiesza pracę, minimalizując ryzyko uszkodzenia kabla.
• Kombinerki lub obcinaczki: Do przycinania nadmiaru oplotu i żyły głównej.
• Śrubokręt krzyżakowy (PH1 lub PH2): Do odkręcenia puszki antenowej i przykręcenia zacisków.
• Miernik sygnału DVB-T2 (opcjonalnie, ale bardzo pomocny): Pozwala na precyzyjne ustawienie anteny i weryfikację jakości sygnału.
• Taśma izolacyjna lub opaski zaciskowe: Do zabezpieczenia kabla.

Kabel koncentryczny jaki wybrać, by nie żałować?

Serce anteny: Symetryzator czy wzmacniacz? Kluczowa decyzja

W puszce anteny siatkowej zawsze musi znajdować się albo symetryzator, albo wzmacniacz. Symetryzator antenowy to element pasywny (nie wymaga zasilania), którego głównym zadaniem jest dopasowanie impedancji anteny (zazwyczaj 300 Ohm) do impedancji kabla koncentrycznego (75 Ohm). Jest to niezbędne, aby sygnał był przesyłany efektywnie. Symetryzator sprawdzi się, gdy znajdujesz się blisko nadajnika i sygnał jest silny. Natomiast, jeśli mieszkasz daleko od nadajnika, sygnał jest słaby lub planujesz rozgałęzić sygnał na kilka telewizorów, konieczne będzie zastosowanie wzmacniacza antenowego. Wzmacniacz, jak sama nazwa wskazuje, wzmacnia sygnał, ale wymaga zasilania (najczęściej 12V), które podawane jest kablem koncentrycznym z zasilacza umieszczonego w pomieszczeniu.

Wtyk F i zasilacz antenowy ostatnie elementy układanki

Na drugim końcu kabla, który podłączysz do telewizora lub dekodera, będziesz potrzebować wtyku F. Jest to standardowe złącze, które gwarantuje stabilne połączenie. Jeśli zdecydowałeś się na wzmacniacz antenowy, niezbędny będzie również zasilacz antenowy z separatorem. Separator to mała wtyczka, która oddziela napięcie zasilające wzmacniacz od sygnału telewizyjnego, umożliwiając jednocześnie przesyłanie obu po jednym kablu. Bez niego wzmacniacz nie będzie działał.

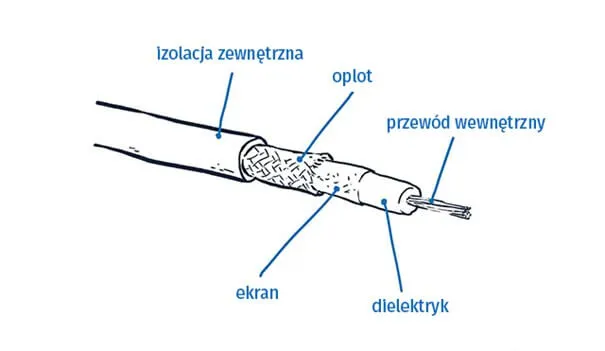

Przygotowanie kabla antenowego krok po kroku

1. Krok 1: Zdejmowanie izolacji zewnętrznej na jaką długość?

   Pierwszym krokiem jest ostrożne zdjęcie zewnętrznej izolacji kabla koncentrycznego. Użyj ostrego nożyka lub specjalnego ściągacza izolacji. Zdejmij izolację na długość około 1,5-2 cm. Bardzo ważne jest, aby podczas tej czynności nie uszkodzić oplotu (ekranu) znajdującego się pod spodem. Jeśli używasz nożyka, wykonuj delikatne, obrotowe ruchy.

2. Krok 2: Odwijanie i przycinanie ekranu (oplotu) najważniejszy moment

   Teraz delikatnie odwiń oplot (ekran) na zewnątrz, tak aby utworzył "kołnierz" wokół izolacji zewnętrznej. To jest krytyczny moment! Upewnij się, że żaden pojedynczy drucik z oplotu nie dotyka żyły głównej (miedzianego rdzenia) ani jej izolacji. Każdy taki kontakt spowoduje zwarcie i brak sygnału. Jeśli oplot jest zbyt długi lub postrzępiony, przytnij jego nadmiar kombinerkami, zostawiając około 0,5-1 cm "kołnierza".

3. Krok 3: Usuwanie izolacji wewnętrznej i odsłanianie miedzianego rdzenia

   Na koniec usuń wewnętrzną izolację dielektryczną (białą lub przezroczystą), która otacza miedziany rdzeń. Odsłoń sam miedziany rdzeń (żyłę gorącą) na długość około 0,5 cm. Ta długość powinna być idealna, aby rdzeń pasował do zacisku w puszce antenowej. Pamiętaj, aby nie odsłaniać go zbyt krótko (nie będzie miał styku) ani zbyt długo (grozi zwarciem z obudową puszki).

Montaż kabla w puszce antenowej: precyzyjna instrukcja

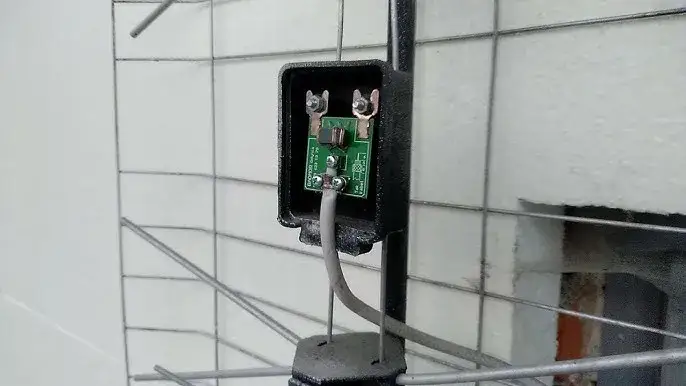

Otwarcie puszki i identyfikacja punktów montażowych na płytce

Zacznij od otwarcia puszki antenowej. Zazwyczaj jest ona przykręcona małymi śrubkami lub posiada zatrzaski. Po otwarciu zobaczysz płytkę symetryzator lub wzmacniacz. Na płytce zidentyfikuj dwa główne punkty montażowe: jeden dla żyły gorącej (miedzianego rdzenia) i drugi dla oplotu (masy). Często są one oznaczone symbolami lub po prostu są to dwa oddzielne zaciski śrubowe.

Jak prawidłowo przykręcić miedziany rdzeń (żyłę gorącą)?

Włóż przygotowany miedziany rdzeń kabla do zacisku przeznaczonego dla żyły gorącej na płytce. Upewnij się, że rdzeń jest włożony do końca i nie wystaje zbyt daleko poza zacisk. Następnie mocno go przykręć śrubokrętem. Połączenie musi być stabilne, bez żadnych luzów, które mogłyby prowadzić do niestabilnego sygnału.

Jak bezpiecznie zamocować ekran (oplot), by uniknąć zwarcia?

Odwinięty wcześniej oplot przymocuj do drugiego zacisku na płytce, przeznaczonego dla masy. Możesz go owinąć wokół śruby lub włożyć pod blaszkę zacisku, a następnie mocno przykręcić. KLUCZOWE jest, aby żaden pojedynczy drucik z oplotu nie stykał się z żyłą główną ani z jej zaciskiem. Nawet najmniejszy kontakt spowoduje zwarcie, a co za tym idzie całkowity brak sygnału. Poświęć temu etapowi szczególną uwagę.

Kontrola końcowa przed zamknięciem puszki test, który oszczędzi Ci nerwów

Zanim zamkniesz puszkę antenową, wykonaj dokładne wizualne sprawdzenie wszystkich połączeń. Przejrzyj każdy milimetr kabla w puszce. Upewnij się, że nie ma żadnych luźnych drucików oplotu, które mogłyby dotykać żyły głównej lub jej zacisku. Sprawdź, czy oba połączenia są stabilne i dobrze przykręcone. Ta prosta kontrola może oszczędzić Ci wiele nerwów i ponownego wchodzenia na dach!

Jak poprawnie zarobić wtyk F na drugim końcu kabla

1. Instrukcja montażu wtyku F technika nakręcania

   Przygotuj drugi koniec kabla w podobny sposób jak do puszki antenowej, ale z nieco innymi wymiarami. Zdejmij izolację zewnętrzną na około 1 cm, odwiń oplot, a następnie usuń izolację wewnętrzną, odsłaniając miedziany rdzeń na około 1-2 mm. Teraz nakręć wtyk F na kabel. Wtyk F ma gwint, który wkręca się na izolację zewnętrzną, a oplot powinien być równomiernie rozprowadzony pod nakrętką wtyku. Żyła główna powinna wystawać poza wtyk na około 1-2 mm. Upewnij się, że oplot nie styka się z żyłą główną ani nie jest w żaden sposób z nią zwarty. Po nakręceniu wtyku, nadmiar oplotu wystający poza nakrętkę można delikatnie przyciąć.

Jak podłączyć kabel do zasilacza ze wzmacniaczem? Uniknij typowej pomyłki!

Jeśli używasz wzmacniacza, musisz prawidłowo podłączyć kabel do zasilacza antenowego z separatorem. Tutaj często zdarza się pomyłka! Kabel od anteny zawsze wchodzi do gniazda "ANTENNA" (lub "IN") w separatorze, a z gniazda "TV" (lub "OUT") wychodzi kolejny krótki kabel (z zarobionymi wtykami F) do telewizora lub dekodera. Nigdy nie podłączaj wtyczki separatora odwrotnie! Odwrotne podłączenie spowoduje, że wzmacniacz w antenie nie otrzyma zasilania, a Ty nie będziesz miał sygnału. Upewnij się, że wtyczka separatora jest wpięta prawidłowo, a zasilacz podłączony do prądu.

Brak sygnału po podłączeniu? Rozwiąż najczęstsze problemy

Problem #1: Zwarcie cichy zabójca sygnału. Jak je znaleźć i usunąć?

Zwarcie żyły głównej z oplotem to najczęstsza przyczyna całkowitego braku sygnału. Może ono wystąpić zarówno w puszce antenowej, jak i przy zarabianiu wtyku F. Dokładnie sprawdź oba miejsca. Otwórz puszkę i wizualnie upewnij się, że żaden drucik oplotu nie dotyka miedzianego rdzenia. To samo zrób przy wtyku F. Czasem wystarczy jeden zabłąkany drucik. Delikatnie odsuń go lub przytnij.

Problem #2: Odwrotnie podłączony zasilacz błąd, który zdarza się każdemu

Jeśli używasz wzmacniacza, upewnij się, że zasilacz antenowy z separatorem jest podłączony prawidłowo. Pamiętaj, że kabel od anteny zawsze wchodzi do gniazda "ANTENNA" w separatorze. Jeśli podłączyłeś go do gniazda "TV", wzmacniacz nie otrzyma zasilania i nie będzie działał. To prosta pomyłka, ale bardzo często spotykana.

Problem #3: Zły dobór płytki kiedy symetryzator to za mało?

Brak sygnału może wynikać ze złego doboru elementu w puszce. Jeśli znajdujesz się daleko od nadajnika lub sygnał jest słaby z innych przyczyn (np. przeszkody terenowe), sam symetryzator może być niewystarczający. W takiej sytuacji niezbędny jest wzmacniacz. Sprawdź mapy zasięgu DVB-T2, aby ocenić odległość od nadajnika i siłę sygnału w Twojej lokalizacji. Być może potrzebujesz wymienić symetryzator na wzmacniacz.

Problem #4: Uszkodzenia mechaniczne i wilgoć niewidoczni wrogowie odbioru

jest narażony na warunki atmosferyczne. Uszkodzenia mechaniczne (zagięcia, przecięcia, przetarcia) lub dostanie się wody do puszki antenowej (co prowadzi do korozji połączeń) mogą drastycznie obniżyć jakość sygnału lub całkowicie go zablokować. Dokładnie sprawdź cały odcinek kabla, a także szczelność puszki antenowej. W razie potrzeby wymień uszkodzony odcinek kabla lub zabezpiecz puszkę przed wilgocią.

Przeczytaj również: Jak podłączyć kable do akumulatora? Bezpieczny poradnik krok po kroku

Problem #5: Niedokładnie zarobiony wtyk F diabeł tkwi w szczegółach

Nawet pozornie drobne niedociągnięcia przy zarabianiu wtyku F mogą powodować problemy z sygnałem. Zbyt krótka żyła główna może nie stykać się prawidłowo, luźny oplot może powodować zakłócenia, a zwarcie (o którym już wspomniałem) całkowicie zablokuje sygnał. Dokładnie sprawdź zarobienie wtyku F. Jeśli masz wątpliwości, odetnij wtyk i zarób go ponownie, dbając o precyzję.

Twoja antena jest gotowa! O czym jeszcze warto pamiętać?

• Regularnie sprawdzaj stan instalacji: Co jakiś czas, zwłaszcza po silnych wiatrach czy burzach, warto sprawdzić, czy kabel nie jest uszkodzony, a puszka antenowa szczelna.
• Zainwestuj w złącza kompresyjne: Choć droższe, zapewniają znacznie trwalsze i bardziej niezawodne połączenia niż tradycyjne wtyki F nakręcane, szczególnie w warunkach zewnętrznych.
• Prawidłowe ustawienie anteny: Nawet najlepiej podłączony kabel nie pomoże, jeśli antena nie jest prawidłowo skierowana na nadajnik. Użyj miernika sygnału lub aplikacji na smartfona, aby precyzyjnie ustawić antenę.
