Prawidłowe podłączenie kabla antenowego to absolutna podstawa, jeśli zależy nam na stabilnym i wysokiej jakości odbiorze telewizji w standardzie DVB-T2/HEVC. Z mojego doświadczenia wiem, że nawet drobne błędy mogą prowadzić do frustrujących problemów z sygnałem. Ten artykuł dostarczy Wam praktycznych instrukcji, które pomogą samodzielnie wykonać instalację i cieszyć się bezproblemowym odbiorem.

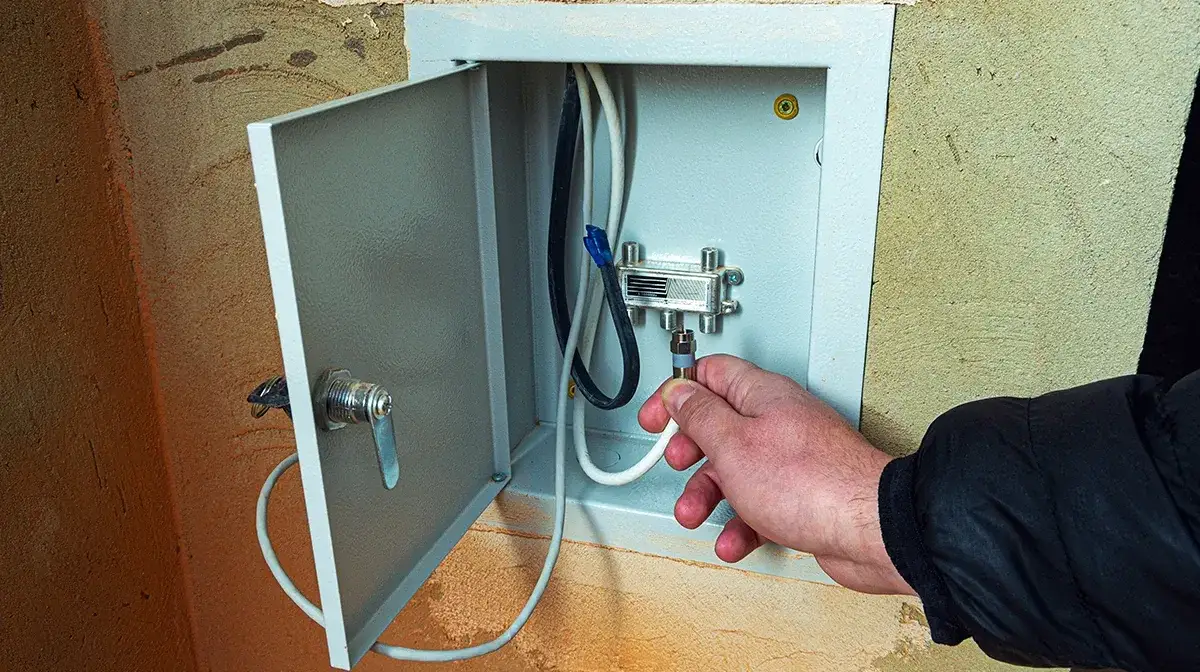

Prawidłowe podłączenie kabla antenowego: klucz do stabilnego odbioru DVB-T2/HEVC
Kontekst DVB-T2/HEVC: Co nowy standard zmienił dla Twojej instalacji?
Od 2022 roku w Polsce obowiązuje nowy standard naziemnej telewizji cyfrowej DVB-T2 z kodekiem HEVC. To istotna zmiana, ponieważ ten standard jest znacznie bardziej wrażliwy na jakość sygnału niż jego poprzednik. Oznacza to, że wszelkie niedoskonałości w instalacji, które wcześniej mogły być tolerowane, teraz mogą skutkować brakiem obrazu, pikselizacją czy zanikami dźwięku. Dlatego też prawidłowe zarobienie kabli i użycie wysokiej jakości komponentów stało się absolutnie kluczowe dla bezproblemowego odbioru wszystkich dostępnych kanałów.
Jak jedno złe złącze może zrujnować odbiór krystalicznie czystego obrazu?
Wielokrotnie widziałem, jak nawet pozornie drobne błędy montażowe potrafią całkowicie zrujnować odbiór sygnału. Zwarcie żyły centralnej z oplotem, uszkodzenie ekranowania kabla podczas ściągania izolacji, czy po prostu użycie niskiej jakości, niedopasowanych złączy to wszystko może prowadzić do całkowitego braku sygnału lub poważnych zakłóceń. W erze DVB-T2/HEVC, gdzie sygnał jest bardziej wymagający, takie niedociągnięcia uniemożliwiają komfortowy odbiór, a czasem nawet całkowicie go blokują.
Oszczędność czasu i nerwów zrób to dobrze za pierwszym razem!
Moja rada jest prosta: zróbcie to dobrze za pierwszym razem! Poświęcenie kilku dodatkowych minut na staranne i zgodne z zasadami wykonanie instalacji to inwestycja, która zwróci się stukrotnie. Unikniecie frustrującej diagnostyki problemów, niepotrzebnego ponownego montażu i co najważniejsze zapewnicie sobie stabilny, wysokiej jakości odbiór telewizji. To naprawdę oszczędza czas i nerwy w dłuższej perspektywie.
Skompletuj swój zestaw instalatora, zanim zaczniesz pracę
Zanim zabierzecie się do pracy, upewnijcie się, że macie pod ręką odpowiednie narzędzia i komponenty. To podstawa sukcesu.
Jaki kabel antenowy wybrać? Przewodnik po oznaczeniach (RG-6, klasa A)
Wybór odpowiedniego kabla to fundament każdej instalacji. Do nowoczesnych systemów DVB-T2/HEVC zdecydowanie zalecam kable koncentryczne typu RG-6/U. Na co zwrócić uwagę?
- Skuteczność ekranowania: Powinna być wysoka, najlepiej powyżej 90 dB, co odpowiada klasie A lub wyższej. Dobre ekranowanie chroni sygnał przed zakłóceniami zewnętrznymi.
- Niskie tłumienie: Im niższe tłumienie, tym mniej sygnału traci się na długości kabla. Jest to szczególnie ważne przy dłuższych odcinkach.
- Miedziany rdzeń: Zawsze wybierajcie kable z miedzianym rdzeniem. Unikajcie tańszych kabli ze stalowym rdzeniem miedziowanym (CCS Copper Clad Steel), ponieważ mają one gorsze właściwości przewodzenia sygnału, zwłaszcza na wyższych częstotliwościach i przy dłuższych dystansach.
Złącze F kontra wtyk IEC które będzie pasować do Twojego sprzętu?
Na polskim rynku dominują dwa typy złączy. Złącze F (nakręcane lub zaciskane) jest wszechobecne w instalacjach satelitarnych i coraz częściej spotykane w nowoczesnych instalacjach DVB-T2, zwłaszcza przy antenach, wzmacniaczach czy rozgałęźnikach. Z kolei tradycyjne złącze IEC (męskie/żeńskie) to ten typ, który najczęściej znajdziecie przy gniazdkach abonenckich i bezpośrednio w telewizorach. Zawsze sprawdźcie, jaki typ złącza jest potrzebny do konkretnego urządzenia, aby uniknąć niepotrzebnych problemów.
Niezbędne narzędzia, które ułatwią Ci pracę: ściągacz, zaciskarka i obcinaczki
Posiadanie odpowiednich narzędzi to połowa sukcesu. Nie próbujcie improwizować nożykiem kuchennym to prosta droga do uszkodzenia kabla i frustracji.

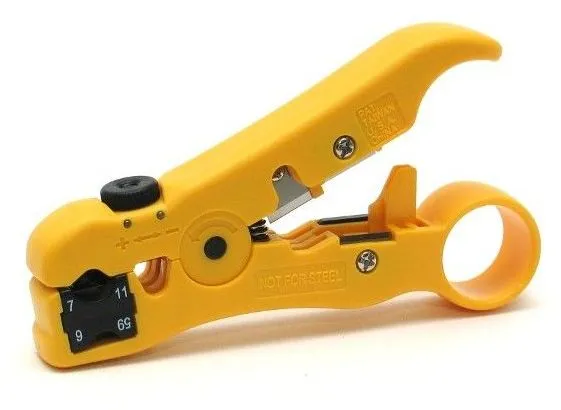

- Ściągacz izolacji do kabli koncentrycznych: To absolutny must-have. Umożliwia precyzyjne i szybkie zdjęcie zarówno zewnętrznej izolacji, jak i dielektryka, bez ryzyka uszkodzenia delikatnego oplotu (ekranu) czy żyły centralnej.
- Zaciskarka do złączy kompresyjnych: Jeśli planujecie używać złączy kompresyjnych typu F (a osobiście je polecam!), zaciskarka jest niezbędna. Zapewnia trwałe, szczelne i profesjonalne połączenie.
- Obcinaczki do kabli: Proste, ale skuteczne narzędzie do równego i czystego przycięcia przewodu. Równe cięcie to podstawa prawidłowego zarobienia kabla.

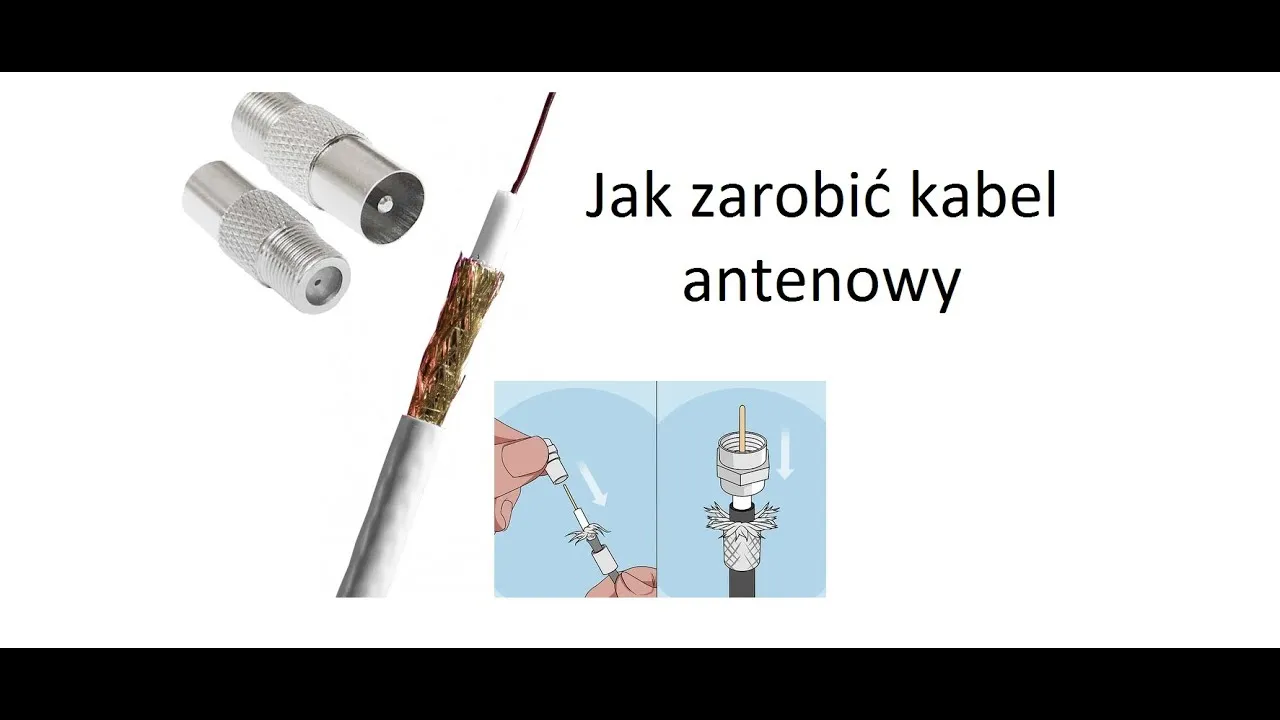

Zarabianie wtyku F na kablu koncentrycznym instrukcja krok po kroku
Przejdźmy teraz do sedna jak krok po kroku prawidłowo zarobić wtyk F na kablu antenowym.Krok 1: Precyzyjne cięcie i przygotowanie kabla fundament sukcesu
Zacznijcie od równego i prostego przycięcia końca kabla za pomocą obcinaczek. Upewnijcie się, że koniec jest czysty i nieposzarpany. Precyzyjne przygotowanie kabla to klucz do prawidłowego osadzenia złącza, więc nie spieszcie się na tym etapie.
Krok 2: Jak prawidłowo odsłonić rdzeń i oplot bez ich uszkadzania?
Teraz czas na ściągacz izolacji. To narzędzie jest zaprojektowane tak, aby w dwóch ruchach usunąć zewnętrzną izolację i dielektryk, pozostawiając rdzeń i oplot w nienaruszonym stanie.
- Umieśćcie kabel w ściągaczu i obróćcie go kilka razy, aby naciąć izolację.
- Zdejmijcie zewnętrzną warstwę izolacji.
- Następnie delikatnie odwińcie oplot (ekran) na zewnątrz, tak aby nie dotykał żyły centralnej. Upewnijcie się, że żaden pojedynczy drucik oplotu nie pozostał w kontakcie z rdzeniem.
- Usuńcie warstwę folii aluminiowej, jeśli taka występuje, pozostawiając odsłoniętą żyłę centralną otoczoną dielektrykiem.
- Kluczowe jest, aby nie uszkodzić ani oplotu, ani żyły centralnej. Wszelkie nacięcia czy zagięcia mogą pogorszyć jakość sygnału.
Krok 3: Montaż złącza nakręcanego prosta metoda dla początkujących
Złącza nakręcane są prostsze w montażu, co czyni je popularnym wyborem dla początkujących. Pamiętajcie jednak, że mogą być mniej trwałe i szczelne niż kompresyjne.
- Po przygotowaniu kabla (jak w Kroku 2), upewnijcie się, że oplot jest starannie odchylony do tyłu, a żyła centralna wystaje na około 1-2 mm poza dielektryk.
- Nakręćcie złącze F na kabel, obracając je zgodnie z ruchem wskazówek zegara. Złącze powinno "wgryzać się" w zewnętrzną izolację i oplot.
- Kontynuujcie nakręcanie, aż poczujecie opór. Upewnijcie się, że żyła centralna wystaje na około 2-3 mm poza koniec złącza i co najważniejsze żaden drucik oplotu nie dotyka centralnego rdzenia. To jest najczęstsza przyczyna problemów!
- Sprawdźcie wizualnie połączenie, aby upewnić się, że wszystko jest na swoim miejscu i nie ma zwarć.
Krok 4: Montaż złącza kompresyjnego technika dla profesjonalnego efektu
Montaż złącza kompresyjnego typu F za pomocą zaciskarki to metoda, którą osobiście polecam dla uzyskania profesjonalnego efektu. Zapewnia ona znacznie większą trwałość, szczelność i lepszą jakość sygnału, co jest nieocenione, zwłaszcza w trudnych warunkach czy na zewnątrz.
- Przygotujcie kabel dokładnie tak, jak w Kroku 2, z tą różnicą, że długość odsłoniętej żyły centralnej i dielektryka musi być idealnie dopasowana do specyfikacji danego złącza kompresyjnego (zazwyczaj ściągacz ma odpowiednie ustawienia).
- Wsuńcie złącze kompresyjne na przygotowany kabel. Powinno ono wejść łatwo, aż do oporu. Żyła centralna powinna wystawać na odpowiednią długość.
- Umieśćcie złącze z kablem w zaciskarce.
- Zaciśnijcie zaciskarkę mocno, aż mechanizm zakończy ruch. Złącze zostanie skompresowane na kablu, tworząc bardzo trwałe i szczelne połączenie.
- Sprawdźcie wizualnie, czy złącze jest prawidłowo osadzone, a żyła centralna wystaje na właściwą długość i nie ma żadnych zwarć.
Przedłużanie kabla antenowego sprawdzone i bezpieczne metody
Czasem zdarza się, że potrzebujemy przedłużyć istniejący kabel. Ważne jest, aby zrobić to prawidłowo, by nie pogorszyć sygnału.
Łączenie kabli za pomocą "beczki" (łącznika F) kiedy to najlepsze rozwiązanie?
Najbardziej niezawodnym i powszechnie stosowanym rozwiązaniem do przedłużania kabli antenowych są łączniki F-F, potocznie zwane "beczkami". To proste, metalowe złączki, które posiadają z obu stron gniazda F. Wystarczy zarobić wtyki F na końcach obu kabli, które chcecie połączyć, a następnie nakręcić je na "beczkę". To rozwiązanie jest nie tylko proste, ale przede wszystkim zapewnia minimalną stratę sygnału i stabilne połączenie. Jest to najlepsza opcja, gdy potrzebujecie solidnego i trwałego przedłużenia.
Jakich metod unikać? Dlaczego lutowanie i skręcanie przewodów to zły pomysł?
Zdecydowanie odradzam wszelkie prowizoryczne metody przedłużania kabli, takie jak lutowanie czy skręcanie przewodów "na krótko". Te metody prowadzą do drastycznej degradacji sygnału, niedopasowania impedancji (co jest krytyczne dla jakości sygnału) i są całkowicie zawodne. W przypadku DVB-T2/HEVC, gdzie sygnał jest tak wrażliwy, takie połączenia niemal na pewno skutkują poważnymi problemami z odbiorem lub jego całkowitym brakiem. Oszczędność kilku złotych na "beczce" nie jest warta późniejszych frustracji.
Planowanie długości kabla co musisz wiedzieć o tłumieniu sygnału?
Pamiętajcie, że każdy kabel, zwłaszcza dłuższy, powoduje pewne tłumienie sygnału. Im dłuższy kabel, tym większa strata sygnału. Dlatego zawsze doradzam planowanie długości kabla tak, aby unikać niepotrzebnych przedłużeń. Używajcie kabli o długości optymalnej dla Waszej instalacji, minimalizując straty sygnału i zapewniając najlepszą możliwą jakość odbioru.
Unikaj najczęstszych błędów, które psują sygnał TV
W mojej pracy widziałem wiele błędów, które można łatwo uniknąć. Oto najczęstsze z nich:
Cichy zabójca sygnału: Zwarcie żyły centralnej z oplotem
To jest najczęstszy i najbardziej podstępny błąd montażowy. Polega na tym, że nawet pojedynczy, cieniutki drucik z oplotu kabla dotyka centralnego rdzenia. Skutkuje to natychmiastowym i całkowitym brakiem sygnału. Telewizor wyświetli komunikat "brak sygnału" lub "sygnał słaby". Zawsze po zarobieniu złącza dokładnie sprawdźcie, czy oplot jest w pełni odizolowany od rdzenia.
Jak zbyt agresywne ściąganie izolacji niszczy ekranowanie kabla?
Zbyt mocne lub nieumiejętne ściąganie izolacji, zwłaszcza bez użycia specjalistycznego ściągacza, może łatwo uszkodzić oplot (ekran) kabla. Oplot jest kluczowy dla ochrony sygnału przed zakłóceniami elektromagnetycznymi. Uszkodzone ekranowanie drastycznie pogarsza skuteczność kabla, co prowadzi do zakłóceń, "śnieżenia" obrazu, a w przypadku DVB-T2/HEVC do pikselizacji lub braku odbioru.
Niedopasowanie średnicy złącza do kabla ukryta przyczyna problemów
Wydaje się oczywiste, ale często jest pomijane: średnica złącza musi być idealnie dopasowana do średnicy kabla. Zbyt luźne złącze nie zapewni stabilnego kontaktu elektrycznego i mechanicznego, co prowadzi do niestabilnego sygnału. Zbyt ciasne złącze może z kolei uszkodzić kabel podczas montażu. Zawsze upewnijcie się, że kupujecie złącza przeznaczone do konkretnego typu i średnicy kabla, np. RG-6.
Brak staranności dlaczego pośpiech jest najgorszym doradcą?
Wiem, że czasem chce się szybko skończyć pracę, ale w przypadku instalacji antenowej pośpiech jest najgorszym doradcą. Standard DVB-T2/HEVC jest niezwykle wrażliwy na jakość sygnału, a małe błędy mogą mieć duże konsekwencje. Poświęćcie czas na każdy krok, bądźcie dokładni i cierpliwi. Lepiej zrobić to raz, a dobrze, niż wracać do problemu co chwilę.
Podłączyłeś i nie działa? Prosta ścieżka diagnostyki problemu
Zdarza się, że mimo wszelkich starań, po podłączeniu telewizor nadal nie odbiera sygnału. Nie panikujcie! Oto prosta ścieżka diagnostyki.
Krok 1: Kontrola wizualna czy wszystkie połączenia są solidne i czyste?
Zacznijcie od dokładnej kontroli wizualnej wszystkich połączeń kabla antenowego, od anteny, przez ewentualne wzmacniacze czy rozgałęźniki, aż do telewizora. Na co zwrócić uwagę?
- Zwarcie: Sprawdźcie, czy żaden drucik oplotu nie dotyka żyły centralnej w żadnym złączu.
- Luźne elementy: Upewnijcie się, że wszystkie złącza są mocno dokręcone lub zaciśnięte.
- Uszkodzenia mechaniczne: Poszukajcie widocznych uszkodzeń kabla (przecięcia, zgniecenia) lub złączy.
- Korozja: Zwłaszcza w instalacjach zewnętrznych, sprawdźcie, czy nie ma śladów korozji na złączach, co może osłabiać sygnał.
Krok 2: Sprawdzenie ustawień w telewizorze czy na pewno szukasz sygnału DVB-T2?
Często problem leży w ustawieniach telewizora, a nie w samej instalacji. Wejdźcie w menu telewizora i upewnijcie się, że:
- Wybrane jest prawidłowe źródło sygnału (np. "Antena" lub "DVB-T").
- Telewizor jest skonfigurowany do wyszukiwania kanałów cyfrowych DVB-T2/HEVC. Czasem trzeba ręcznie wybrać standard DVB-T2 w ustawieniach tunera.
- Przeprowadziliście automatyczne wyszukiwanie kanałów po podłączeniu kabla.
Przeczytaj również: Kabel AUX do samochodu: Wybierz idealny i zapomnij o szumach!
Krok 3: Kiedy problem może leżeć po stronie anteny, a kiedy to wina kabla?
Jeśli po kontroli wizualnej i sprawdzeniu ustawień nadal nie macie sygnału, spróbujcie ustalić, czy problem leży po stronie anteny, czy kabla. Jeśli macie taką możliwość, przetestujcie instalację z innym, sprawdzonym kablem (nawet krótkim, podłączonym bezpośrednio do telewizora, jeśli to możliwe). Jeśli na innym kablu sygnał się pojawi, winowajcą jest Wasz nowo zarobiony kabel. Jeśli nadal brak sygnału, problem może tkwić w antenie (np. złe ustawienie, uszkodzenie, brak zasilania wzmacniacza) lub w samym telewizorze. Pamiętajcie, że precyzyjne ustawienie anteny jest równie ważne, jak prawidłowe połączenie kabla.
