Zarabianie kabla koncentrycznego z wtykiem F klucz do stabilnego sygnału
- Do zarobienia kabla potrzebne są: kabel koncentryczny (RG-6 lub Triset-113), wtyk F (nakręcany lub kompresyjny) oraz narzędzia takie jak nóż, ściągacz izolacji i ewentualnie zaciskarka.
- Proces obejmuje precyzyjne odcięcie kabla, zdjęcie izolacji zewnętrznej, wywinięcie ekranu, przygotowanie dielektryka i żyły głównej, a następnie montaż wtyku.
- Najczęstsze błędy to zwarcie żyły głównej z oplotem, nieprawidłowa długość odizolowania oraz uszkodzenie elementów kabla.
- Wtyki kompresyjne są rekomendowane dla profesjonalistów ze względu na trwałość i hermetyczność, natomiast nakręcane są łatwiejsze dla amatorów.
- Poprawne zarobienie kabla jest kluczowe dla jakości sygnału HD i 4K, minimalizując straty i zakłócenia.
W dobie sygnałów wysokiej rozdzielczości, takich jak HD i 4K, jakość każdego elementu instalacji ma ogromne znaczenie. Niewłaściwie zarobiony kabel koncentryczny może być cichym zabójcą doskonałego obrazu i dźwięku, wprowadzając zakłócenia, "śnieżenie" lub nawet całkowity zanik sygnału. Precyzyjne wykonanie połączenia kablowego jest kluczowe, ponieważ pozwala na minimalizację strat sygnału, co przekłada się na krystalicznie czysty odbiór ulubionych programów i filmów. Właśnie dlatego warto poświęcić chwilę na naukę prawidłowej techniki.

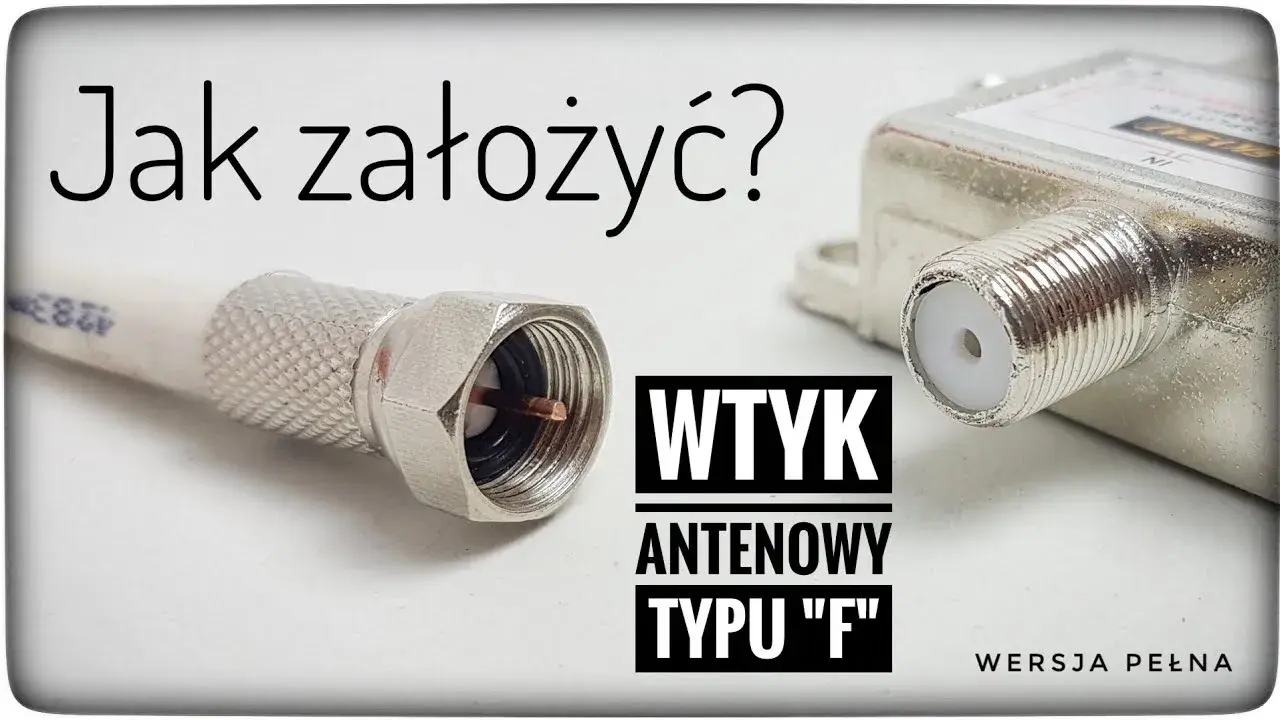

Wtyk F to absolutny standard w domowych instalacjach RTV/SAT, łączący anteny satelitarne, naziemne DVB-T2, a także modemy kablowe z telewizorami, dekoderami czy wzmacniaczami sygnału. Jego powszechność wynika z prostej, ale efektywnej konstrukcji, która zapewnia stabilne i pewne połączenie. Od jego poprawnego zamontowania zależy często cała jakość odbieranego sygnału, dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością.
W Polsce, w instalacjach satelitarnych i naziemnych DVB-T2, najczęściej spotykamy się z dwoma typami kabli koncentrycznych: RG-6 oraz Triset-113. Kabel RG-6 to popularny wybór do zastosowań domowych, oferujący dobry kompromis między ceną a jakością. Triset-113, często nazywany "profesjonalnym RG-6", charakteryzuje się zazwyczaj lepszymi parametrami ekranowania i niższą tłumiennością, co czyni go idealnym do dłuższych odcinków i bardziej wymagających instalacji, gdzie jakość sygnału jest priorytetem.
Wybór odpowiedniego wtyku F to kolejny kluczowy element. Na rynku dominują dwa typy: wtyki nakręcane i wtyki kompresyjne. Wtyki nakręcane są znacznie łatwiejsze w montażu dla amatorów, ponieważ nie wymagają specjalistycznych narzędzi wystarczy odpowiednio przygotować kabel i po prostu nakręcić wtyk. Ich główną wadą jest jednak mniejsza trwałość i podatność na warunki atmosferyczne, co może prowadzić do degradacji sygnału, zwłaszcza na zewnątrz. Z kolei wtyki kompresyjne, choć wymagają dedykowanej zaciskarki, zapewniają nieporównywalnie lepszą jakość i trwałość połączenia. Są hermetyczne, odporne na wilgoć i uszkodzenia mechaniczne, co czyni je standardem w profesjonalnych instalacjach. Jeśli zależy Ci na długotrwałej stabilności sygnału, zwłaszcza w miejscach narażonych na działanie czynników zewnętrznych, zdecydowanie polecam wtyki kompresyjne.
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Precyzja w tym zadaniu to podstawa, a odpowiednie narzędzia znacząco ułatwią osiągnięcie profesjonalnego rezultatu. Nie warto oszczędzać na jakości sprzętu, bo to on gwarantuje powtarzalność i niezawodność połączeń.
- Kabel koncentryczny (np. RG-6 lub Triset-113)
- Wtyk F (nakręcany lub kompresyjny, w zależności od preferencji i dostępnych narzędzi)
- Nóż do tapet lub specjalistyczny ściągacz izolacji (tzw. stripper) do kabli koncentrycznych ten drugi jest znacznie precyzyjniejszy i minimalizuje ryzyko uszkodzenia kabla.
- Zaciskarka do wtyków kompresyjnych (jeśli wybrałeś wtyki kompresyjne)
- Obcinaczki do kabli
Przejdźmy teraz do sedna, czyli do instrukcji krok po kroku. Pamiętaj, że każdy etap wymaga precyzji i cierpliwości. Nie spiesz się, a efekt końcowy z pewnością Cię zadowoli. Właściwe przygotowanie kabla to fundament trwałego i efektywnego połączenia.

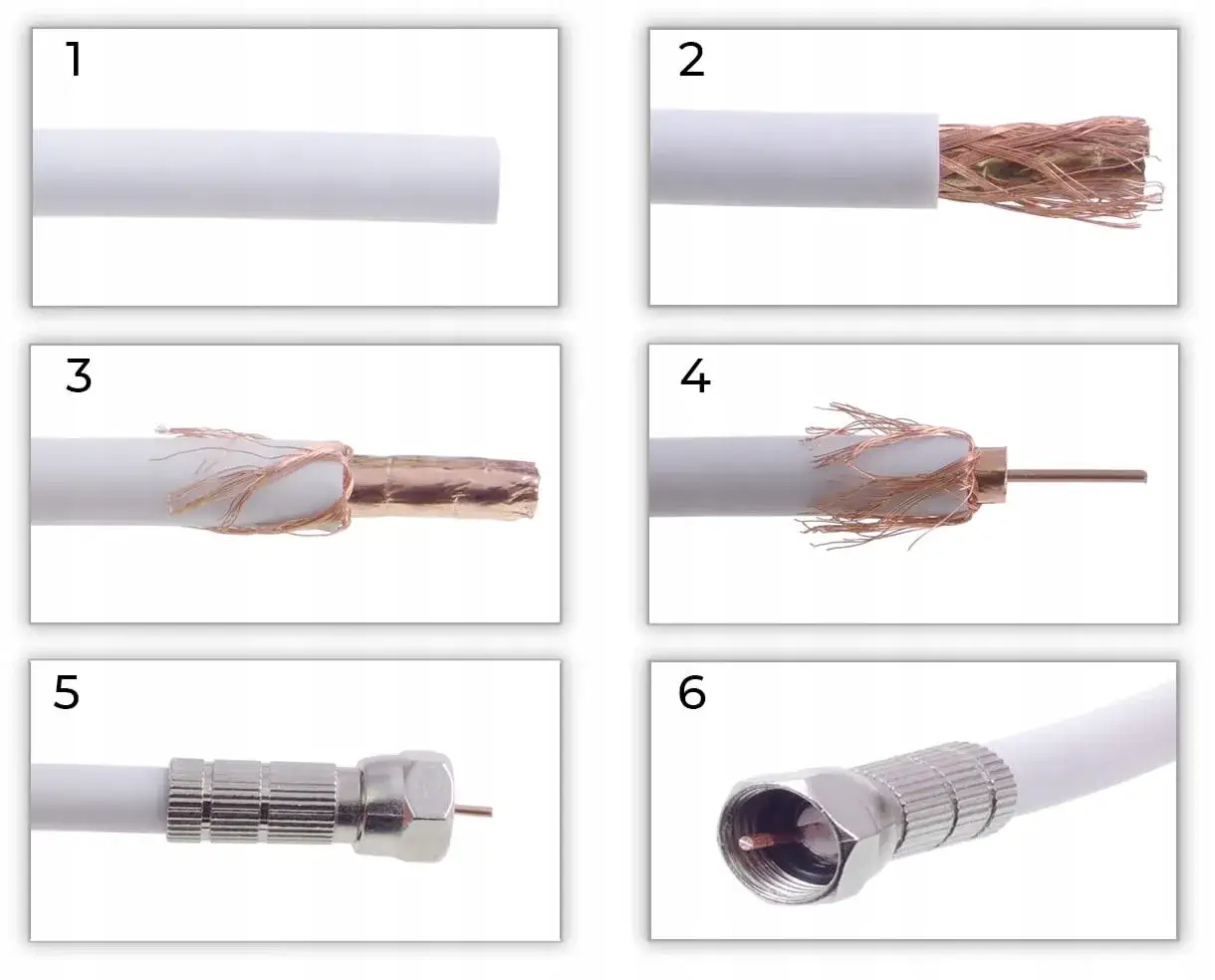

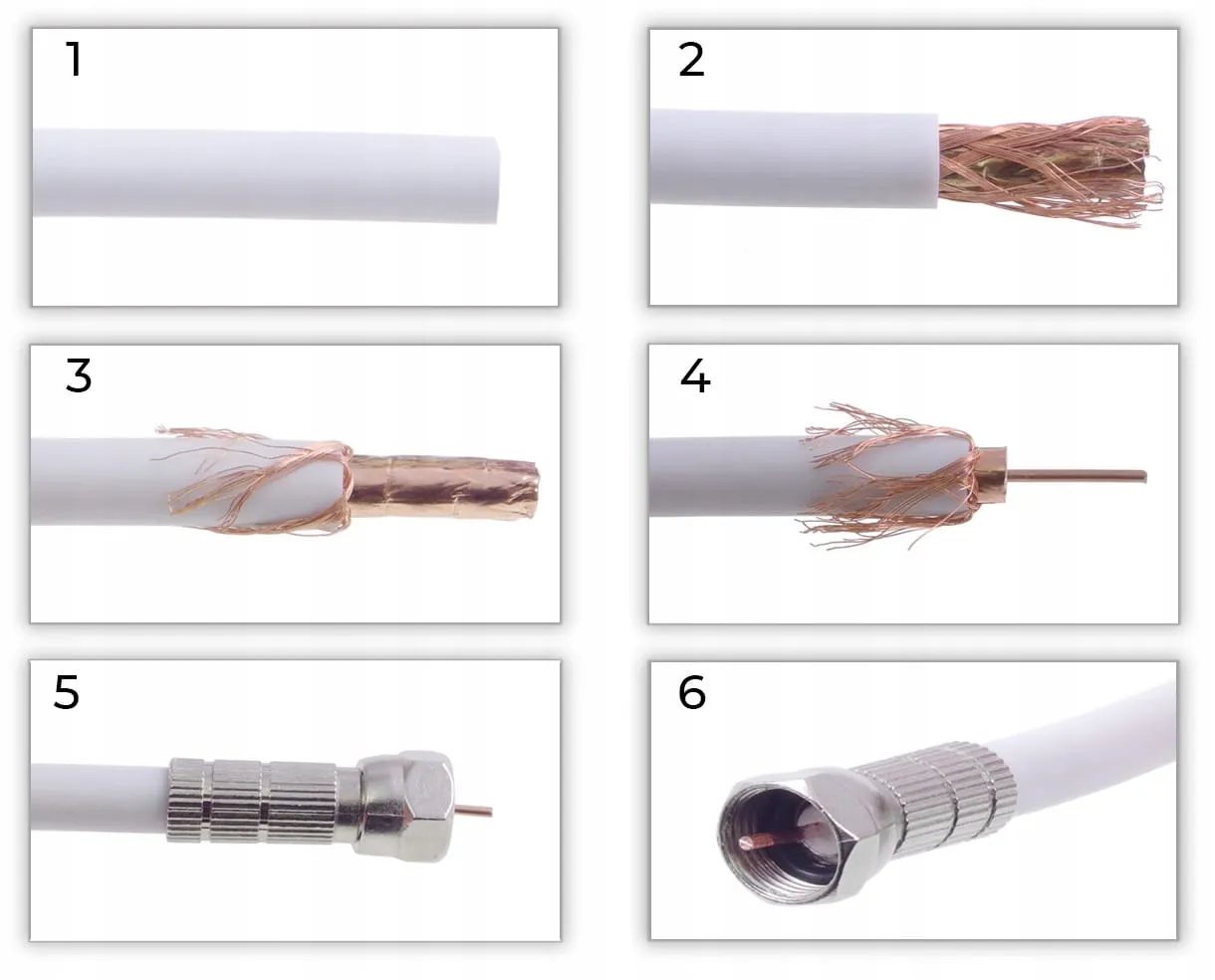

Przygotowanie kabla do montażu wtyku F
Zacznij od prostego i precyzyjnego odcięcia kabla. Użyj ostrych obcinaczek, aby uzyskać czyste cięcie pod kątem 90 stopni. To podstawa do dalszych działań, ponieważ nierówne cięcie może utrudnić prawidłowe osadzenie wtyku i negatywnie wpłynąć na jakość połączenia.
Następnie należy zdjąć zewnętrzną izolację kabla na długości około 1-1,5 cm. Możesz użyć do tego noża do tapet, ale znacznie lepszym rozwiązaniem jest specjalny ściągacz izolacji (stripper). Ustaw go tak, aby naciął tylko zewnętrzną warstwę, nie uszkadzając delikatnego ekranu (oplotu z drucików) znajdującego się pod spodem. Uszkodzenie oplotu może prowadzić do strat sygnału.
Teraz czas na staranne wywinięcie oplotu z folii i drucików na zewnętrzną izolację kabla. To jest kluczowy moment, aby uniknąć zwarcia z żyłą główną. Upewnij się, że żaden pojedynczy drucik oplotu nie dotyka miedzianej żyły głównej. Wszystkie druciki powinny być równomiernie rozłożone na zewnętrznej izolacji, tworząc solidne ekranowanie.
Kolejnym krokiem jest przycięcie wewnętrznej, białej izolacji, czyli dielektryka. Powinna ona wystawać około 2-3 mm ponad wywinięty oplot. Następnie przygotuj żyłę główną, czyli miedziany drut. Powinien on wystawać na około 2-3 mm ponad krawędź wtyku po jego zamontowaniu. Zbyt długa żyła może powodować zwarcia, a zbyt krótka brak kontaktu.
Montaż wtyku F: nakręcany czy kompresyjny?
Jeśli wybrałeś wtyk nakręcany, delikatnie nakręć go na kabel, zgodnie z ruchem wskazówek zegara. Kręć, aż dielektryk zrówna się z wewnętrzną krawędzią wtyku. Upewnij się, że żyła główna przechodzi przez środek wtyku i wystaje na odpowiednią długość. Nie używaj zbyt dużej siły, aby nie uszkodzić kabla ani wtyku.
W przypadku wtyku kompresyjnego najpierw nasuń wtyk na kabel, upewniając się, że jest on prawidłowo osadzony. Następnie użyj dedykowanej zaciskarki. Umieść wtyk w zaciskarce i mocno zaciśnij. Usłyszysz charakterystyczne kliknięcie, które oznacza, że wtyk został prawidłowo skompresowany. To rozwiązanie zapewnia wyjątkową trwałość i hermetyczność połączenia, co jest nieocenione, zwłaszcza w instalacjach zewnętrznych.
Zarabianie kabla koncentrycznego, choć wydaje się proste, kryje w sobie pułapki, które mogą zniweczyć całą pracę. Unikanie najczęstszych błędów jest równie ważne, co znajomość prawidłowych kroków. Jako Gabriel Laskowski, widziałem wiele źle zarobionych kabli, które były przyczyną frustracji użytkowników. Dlatego zwracam uwagę na te newralgiczne punkty.
Przeczytaj również: Jak zarobić wtyczkę RJ45 bez zaciskarki? Poradnik awaryjny!
Najczęstsze błędy i jak ich unikać
Najpoważniejszym i najczęściej spotykanym błędem jest zwarcie żyły głównej z oplotem. Wystarczy jeden, nawet najmniejszy drucik z oplotu, który dotknie miedzianej żyły głównej, aby spowodować całkowity brak sygnału. Dochodzi do tego zazwyczaj przez niedokładne wywinięcie oplotu lub zbyt agresywne zdjęcie izolacji. Aby tego uniknąć, po wywinięciu oplotu dokładnie sprawdź, czy wszystkie druciki są oddzielone od żyły głównej. Możesz użyć lupy, aby upewnić się, że nie ma żadnych "włosków" dotykających centralnego przewodnika.
Kolejnym problemem są błędy związane ze zbyt krótkim lub zbyt długim zdjęciem izolacji. Zbyt krótkie odizolowanie utrudnia prawidłowe osadzenie wtyku i może prowadzić do słabego kontaktu. Z kolei zbyt długie zdjęcie izolacji zwiększa ryzyko zwarcia i osłabia mechanicznie połączenie. Zawsze staraj się trzymać zalecanych długości (1-1,5 cm dla izolacji zewnętrznej i 2-3 mm dla dielektryka i żyły głównej wystającej z wtyku).
Zawsze po zarobieniu wtyku, zanim podłączysz kabel do urządzeń, wykonaj dokładną wizualną inspekcję. Sprawdź, czy żyła główna wystaje na odpowiednią długość, czy nie dotyka oplotu i czy wtyk jest solidnie osadzony. Możesz również użyć prostego miernika ciągłości (multimetru) w trybie omomierza, aby sprawdzić, czy nie ma zwarcia między żyłą główną a korpusem wtyku (czyli oplotem). Brak zwarcia to znak, że wszystko jest w porządku.
Niewłaściwy dobór wtyku do średnicy kabla to kolejny "cichy zabójca" jakości sygnału. Wtyk musi być idealnie dopasowany do średnicy kabla, aby zapewnić szczelne i stabilne połączenie. Zbyt luźny wtyk może prowadzić do wnikania wilgoci (zwłaszcza na zewnątrz) i niestabilnego kontaktu, co skutkuje zanikami sygnału i zakłóceniami. Zawsze sprawdzaj specyfikację wtyku i upewnij się, że jest on przeznaczony do Twojego typu kabla (np. RG-6).
Jeśli po zarobieniu kabla zauważysz problemy z sygnałem, takie jak "śnieżenie", pikselizacja obrazu, zaniki dźwięku lub całkowity brak sygnału, nie panikuj. W pierwszej kolejności sprawdź wszystkie połączenia. Upewnij się, że wtyki są dobrze dokręcone (lub zaciśnięte) i że nie ma widocznych uszkodzeń kabla. Sprawdź również, czy nie doszło do zwarcia na końcówkach kabla, jak opisałem wcześniej. Często problemem jest po prostu luźne połączenie lub niedokładnie zarobiony wtyk.
W przypadku instalacji zewnętrznych, gdzie kable i wtyki są narażone na deszcz, śnieg i promieniowanie UV, dodatkowa izolacja połączeń jest wysoce zalecana. Możesz użyć specjalnej taśmy samowulkanizującej lub osłon termokurczliwych. Zapewni to hermetyczność połączenia, chroniąc je przed korozją i wilgocią, co znacząco przedłuży trwałość instalacji i zapewni stabilny sygnał na lata. To mały wysiłek, który przynosi ogromne korzyści.
