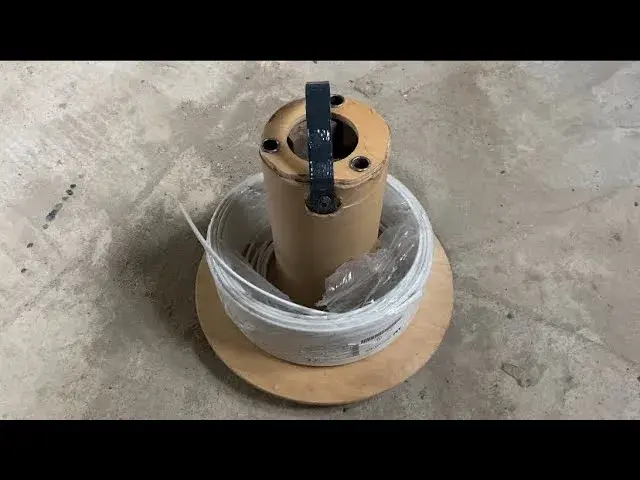

Koniec z plątaniną! Jak zrobić zwijacz do kabla DIY poradnik

Czy masz dość plączących się kabli, które nie tylko utrudniają pracę, ale i stanowią zagrożenie? Ten praktyczny poradnik DIY pokaże Ci, jak samodzielnie zbudować funkcjonalny zwijacz do kabli. Dzięki niemu nie tylko uporządkujesz przestrzeń, ale także skutecznie ochronisz swoje przewody przed uszkodzeniami, co przełoży się na ich dłuższą żywotność i większe bezpieczeństwo użytkowania.

Jak uszkodzony przedłużacz zagraża Twojemu bezpieczeństwu?

Uszkodzone kable i przedłużacze to nie tylko irytujący problem, ale przede wszystkim poważne zagrożenie dla Twojego bezpieczeństwa i domowników. Pęknięta izolacja, zgniecione żyły czy przetarcia mogą prowadzić do zwarć, porażeń prądem, a nawet pożarów. W mojej praktyce widziałem wiele przypadków, gdzie brak odpowiedniego przechowywania kabli skutkował poważnymi konsekwencjami. Zwijacz pomaga unikać tych problemów, chroniąc przewody przed uszkodzeniami mechanicznymi, takimi jak nadmierne zginanie czy łamanie żył, które często występują, gdy kable są niedbale zwijane lub rzucane w kąt.

Oszczędność i porządek: Główne zalety posiadania zwijacza

Decyzja o samodzielnym wykonaniu zwijacza to inwestycja, która szybko się zwraca. Oto główne zalety, które dostrzegam:

• Uporządkowanie przestrzeni: Koniec z plątaniną kabli na podłodze warsztatu, w garażu czy w ogrodzie. Wszystko ma swoje miejsce, a Ty zyskujesz cenną przestrzeń.
• Łatwiejsze przechowywanie i transport: Zwinięty kabel zajmuje mniej miejsca i jest znacznie łatwiejszy do przenoszenia. Bez problemu zabierzesz go ze sobą na działkę czy do pracy.
• Ochrona kabli przed zniszczeniem: To kluczowa zaleta. Prawidłowo zwinięty i przechowywany kabel jest chroniony przed zagięciami, przetarciami i innymi uszkodzeniami mechanicznymi, które skracają jego żywotność.
• Oszczędność: Chroniąc kable przed zniszczeniem, przedłużasz ich żywotność. Rzadziej musisz kupować nowe przedłużacze czy przewody, co w dłuższej perspektywie generuje realne oszczędności.

Zanim zaczniesz: Szybka ocena Twoich potrzeb i dostępnych narzędzi

Zanim zabierzesz się do pracy, zawsze radzę dobrze przemyśleć, do czego dokładnie będzie Ci służył zwijacz. Zastanów się nad typem i długością kabla, który chcesz zwijać czy to będzie długi przedłużacz ogrodowy, czy może krótszy przewód do ładowarki? Gdzie będziesz go używać w suchym warsztacie, czy może na zewnątrz, gdzie będzie narażony na wilgoć? Odpowiedzi na te pytania pomogą Ci wybrać odpowiedni projekt i materiały. Nie musisz mieć profesjonalnego wyposażenia, aby stworzyć funkcjonalny zwijacz. Często wystarczą podstawowe narzędzia, które prawdopodobnie masz już w swoim domowym warsztacie:

• Wiertarka (najlepiej akumulatorowa)
• Piła (ręczna lub wyrzynarka)
• Wkrętarka
• Wkręty, gwoździe lub klej do drewna/PVC
• Miarka i ołówek

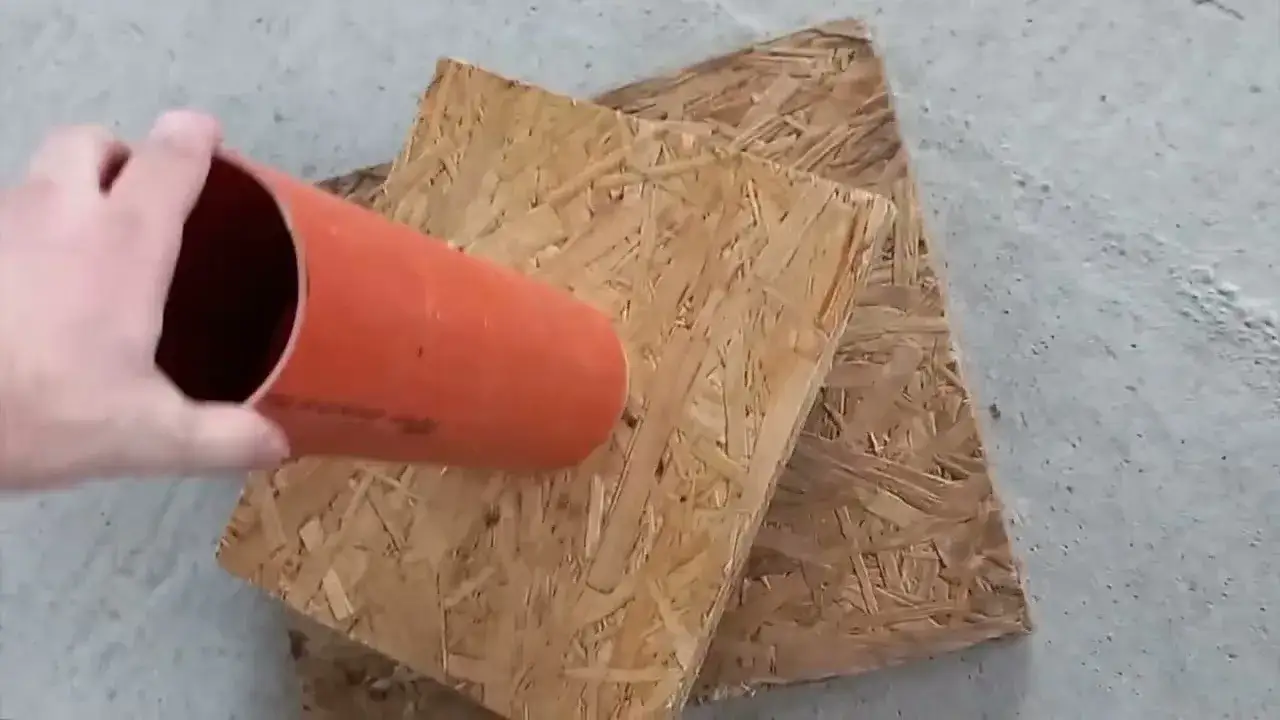

Szybki zwijacz z drewna: Gotowy w kwadrans!

Zaczynamy od najprostszego rozwiązania, które osobiście bardzo cenię za szybkość wykonania i funkcjonalność drewniane "motowidło". To idealny projekt na początek, który możesz zrealizować dosłownie w kilkanaście minut.

Czego będziesz potrzebować? Lista materiałów i narzędzi

Do wykonania tego podstawowego zwijacza potrzebujesz naprawdę niewiele:

Materiały:

• Dwa kawałki drewna lub sklejki (np. o wymiarach 15x30 cm i 5x30 cm, w zależności od długości kabla)
• Wkręty do drewna (ok. 4-6 sztuk, długości ok. 30-40 mm)
• Opcjonalnie: klej do drewna dla większej stabilności

Narzędzia:

• Wiertarka (z wiertłem do drewna, nieco cieńszym niż średnica wkrętów)
• Wkrętarka (lub śrubokręt)
• Piła (jeśli musisz przyciąć drewno do odpowiednich wymiarów)
• Miarka i ołówek

Krok po kroku: Jak zbić prostą i skuteczną konstrukcję typu "motowidło"?

1. Przygotuj elementy: Wytnij dwa kawałki drewna. Jeden, dłuższy, będzie służył jako podstawa i uchwyt. Drugi, krótszy, posłuży jako poprzeczka, na którą będziesz nawijać kabel. Ja zazwyczaj robię dłuższy element o długości około 30-40 cm, a krótszy o 15-20 cm.
2. Wyznacz punkty mocowania: Na dłuższym kawałku drewna, w odległości około 5-7 cm od każdego końca, zaznacz miejsca, w których przymocujesz krótszy element. Upewnij się, że krótszy element będzie prostopadły do dłuższego.
3. Wierć otwory prowadzące: Nawierć płytkie otwory prowadzące w zaznaczonych miejscach na dłuższym kawałku drewna. To zapobiegnie pękaniu drewna podczas wkręcania wkrętów.
4. Połącz elementy: Przyłóż krótszy kawałek drewna do dłuższego, tak aby tworzyły literę "T" (lub raczej "H", jeśli wyobrazisz sobie dwie poprzeczki). Użyj wkrętów, aby solidnie połączyć oba elementy. Jeśli chcesz, możesz dodać klej do drewna przed skręceniem, aby zwiększyć trwałość połączenia.
5. Sprawdź stabilność: Upewnij się, że konstrukcja jest stabilna i nie chwieje się. Teraz możesz zacząć zwijać swój kabel!

Wskazówka PRO: Jak dopasować rozmiar zwijacza do długości Twojego kabla?

Kluczem do skutecznego zwijacza jest odpowiednie dopasowanie jego rozmiaru do długości i grubości kabla. Jeśli robisz zwijacz na 20-metrowy przedłużacz, potrzebujesz większego "motowidła" niż na 5-metrowy kabel do ładowarki. Moja zasada jest prosta: im dłuższy i grubszy kabel, tym dłuższe powinny być ramiona Twojego motowidła (czyli krótszy element, na który nawijasz kabel) oraz większa odległość między nimi. Dzięki temu kabel nie będzie się nadmiernie zaginał, a zwijanie będzie łatwiejsze i bezpieczniejsze dla izolacji.

Solidny zwijacz z rur PVC: Idealny do warsztatu i ogrodu

Jeśli potrzebujesz czegoś bardziej wytrzymałego i odpornego na warunki zewnętrzne, zwijacz z rur PVC to strzał w dziesiątkę. Jest lekki, a jednocześnie bardzo stabilny, co czyni go idealnym rozwiązaniem do warsztatu czy ogrodu.

Lista zakupów: Jakie rurki i kształtki PVC wybrać w markecie budowlanym?

W każdym większym markecie budowlanym znajdziesz potrzebne elementy. Ja zazwyczaj wybieram rury o średnicy 20-25 mm, są wystarczająco sztywne i łatwe w obróbce:

• Rury PVC: Około 2-3 metry rury o średnicy 20-25 mm. To będzie nasz główny budulec.
• Kolanka 90 stopni: 4 sztuki, do stworzenia narożników podstawy.
• Trójniki: 2 sztuki, do połączenia podstawy z pionowymi elementami.
• Zaślepki: 2 sztuki, do estetycznego zakończenia ramion zwijacza.
• Klej do PVC: Niezbędny do trwałego połączenia elementów.

Instrukcja montażu: Budowa stabilnego stelaża bez użycia śrub

Montaż zwijacza z PVC jest niezwykle prosty i nie wymaga użycia śrub. Wszystko opiera się na precyzyjnym cięciu i klejeniu:

1. Przygotuj odcinki rur: Potnij rurę PVC na odpowiednie odcinki. Będą Ci potrzebne:
   • 2x krótkie odcinki (ok. 10-15 cm) na poprzeczki podstawy.
   • 2x dłuższe odcinki (ok. 20-30 cm) na boczne elementy podstawy.
   • 2x odcinki (ok. 20-30 cm) na pionowe ramiona zwijacza.
   • 1x odcinek (ok. 30-40 cm) na oś, na którą będziesz nawijać kabel.
2. Zmontuj podstawę: Połącz krótkie i dłuższe odcinki rur za pomocą kolanek, tworząc prostokątną ramę. Następnie w środku dłuższych boków wklej trójniki będą one służyć do zamocowania pionowych ramion.
3. Zamocuj pionowe ramiona: Wklej przygotowane odcinki rur w trójniki, tworząc pionowe słupki. Upewnij się, że są one prostopadłe do podstawy.
4. Zamontuj oś zwijacza: Oś, na którą będziesz nawijać kabel, powinna przechodzić przez górne końce pionowych ramion. Możesz wywiercić otwory w zaślepkach i wkleić w nie oś, a następnie zaślepki nałożyć na pionowe ramiona. Jeśli rura osi jest luźna, możesz użyć redukcji lub po prostu wkleić ją bezpośrednio w otwory w pionowych rurach, jeśli średnica jest odpowiednia.
5. Wzmocnij połączenia: Połącz wszystkie elementy za pomocą kleju do PVC. Poczekaj, aż klej dobrze wyschnie, zanim zaczniesz używać zwijacza.

Dodajemy korbkę: Prosty patent na znacznie szybsze zwijanie

Chcesz przyspieszyć zwijanie długich kabli? Nic prostszego! Do zwijacza z PVC możesz łatwo dodać prosty mechanizm korbowy. Wystarczy, że jeden z końców osi, na którą nawijasz kabel, będzie wystawał nieco poza ramię zwijacza. Na ten wystający koniec możesz nałożyć i przymocować prostą korbkę. Możesz ją wykonać z:

• Krótkiego kawałka rurki PVC (np. 5-10 cm), który przymocujesz prostopadle do osi.
• Metalowego pręta lub grubego drutu, zagiętego w kształt litery "L".

Ważne, aby korbka była solidnie przymocowana do osi (np. za pomocą wkrętu przechodzącego przez oś i korbkę, lub kleju), tak aby nie obracała się swobodnie.

Zwijacz bębnowy ze sklejki: Projekt dla zaawansowanych

Jeśli masz już pewne doświadczenie w majsterkowaniu i szukasz projektu, który będzie wyglądał profesjonalnie i zapewni maksymalną funkcjonalność, zwijacz bębnowy ze sklejki to doskonały wybór. Wymaga nieco więcej precyzji, ale efekt końcowy jest tego wart.

Precyzyjne planowanie: Jak zaprojektować i wyciąć idealne okręgi bębna?

Sercem zwijacza bębnowego są jego okrągłe ścianki. Ich precyzyjne wykonanie jest kluczowe dla płynnego działania. Zawsze zaczynam od dokładnego projektu na papierze, a potem przenoszę go na sklejkę. Do wycinania okręgów polecam użycie wyrzynarki z odpowiednim brzeszczotem lub, jeśli masz dostęp, piły tarczowej z prowadnicą do cięcia po łuku. Pamiętaj o:

• Wybór sklejki: Użyj sklejki o grubości co najmniej 10-12 mm. Będzie wystarczająco sztywna i wytrzymała.
• Rysowanie okręgów: Użyj cyrkla lub sznurka z ołówkiem, aby narysować idealne okręgi. Potrzebujesz dwóch takich samych okręgów na bęben i ewentualnie dwóch mniejszych na podstawę.
• Precyzja cięcia: Tnij powoli i dokładnie, starając się uzyskać jak najgładsze krawędzie. Nierówne krawędzie mogą utrudniać zwijanie i niszczyć kabel.
• Szlifowanie: Po wycięciu koniecznie oszlifuj wszystkie krawędzie, aby były gładkie i bezpieczne dla kabla.

Montaż osi i korby: Klucz do płynnego działania mechanizmu

Płynne działanie zwijacza bębnowego zależy od dobrze zamontowanej osi i korby. To tutaj warto poświęcić trochę więcej uwagi:

1. Przygotuj oś: Oś bębna może być wykonana z metalowego pręta (np. gwintowanego, o średnicy 8-12 mm) lub grubego drewnianego kołka. Długość osi powinna być większa niż szerokość bębna i stelaża, aby wystawała na tyle, by zamocować korbę.
2. Wywierć otwory w ściankach bębna: W centralnym punkcie każdego okręgu, który będzie tworzył ścianki bębna, wywierć otwór o średnicy dopasowanej do osi.
3. Zastosuj łożyska/tuleje (opcjonalnie, ale polecane): Aby zapewnić naprawdę płynne obracanie, możesz zamontować małe łożyska kulkowe lub mosiężne tuleje w otworach stelaża, przez które przechodzi oś. Zdecydowanie poprawia to komfort użytkowania.
4. Zamontuj korbę: Na jednym z wystających końców osi zamocuj korbę. Może to być gotowy element z uchwytem lub samodzielnie wykonana z kawałka drewna lub metalu, przymocowana do osi za pomocą śruby i nakrętki kontrującej.

Krok po kroku: Składanie całej konstrukcji w solidną całość

Gdy masz już przygotowane wszystkie elementy, czas na finalny montaż:

1. Zbuduj bęben: Połącz dwie okrągłe ścianki bębna z prostokątnymi lub trapezowymi elementami bocznymi (lub po prostu z kawałkiem sklejki zagiętym w cylinder, jeśli masz taką możliwość). Użyj wkrętów i kleju do drewna, aby zapewnić solidne połączenie. Pamiętaj, aby zostawić otwór na włożenie kabla do środka bębna.
2. Zmontuj stelaż: Zbuduj stelaż, który będzie podtrzymywał bęben. Może to być prosta rama z dwóch pionowych elementów i podstawy. Wywierć w pionowych elementach otwory na oś bębna.
3. Włóż oś z bębnem: Przełóż oś przez otwory w stelażu, a następnie zamocuj bęben na osi. Upewnij się, że bęben obraca się swobodnie.
4. Zabezpiecz oś: Na końcach osi, poza stelażem, zamontuj podkładki i nakrętki (jeśli używasz pręta gwintowanego) lub specjalne kołnierze, aby bęben nie zsuwał się z osi.
5. Wykończ: Oszlifuj wszystkie krawędzie, a następnie możesz pomalować lub polakierować zwijacz, aby chronić drewno i nadać mu estetyczny wygląd.

Unikaj tych błędów: Jak zbudować idealny zwijacz?

Podczas moich lat pracy z drewnem i innymi materiałami, nauczyłem się, że nawet w prostych projektach można popełnić błędy. Oto najczęstsze pułapki i sposoby, jak ich unikać, aby Twój zwijacz służył Ci przez lata.

Problem: Niestabilna konstrukcja. Jak zapewnić jej sztywność?

Nic nie irytuje bardziej niż chwiejący się zwijacz, który przewraca się przy każdym ruchu. Niestabilność to częsty problem, zwłaszcza w prostszych konstrukcjach. Aby tego uniknąć:

• Wzmocnij połączenia: Zawsze używaj kleju do drewna lub PVC w połączeniu ze śrubami/wkrętami. Sam klej lub same wkręty mogą nie wystarczyć.
• Wybierz odpowiednie materiały: Nie oszczędzaj na grubości drewna czy sklejki. Cieńsze materiały są bardziej podatne na wyginanie i pękanie.
• Zastosuj szerszą podstawę: Im szersza podstawa, tym stabilniejsza cała konstrukcja. Pamiętaj o zasadach fizyki środek ciężkości powinien być jak najniżej.
• Dodaj wsporniki: W przypadku większych zwijaczy warto dodać dodatkowe wsporniki lub zastrzały, które usztywnią konstrukcję.

Problem: Zbyt mały bęben. Jak obliczyć pojemność zwijacza?

Zbyt mały bęben to jeden z najczęstszych błędów. Kabel nie mieści się, zagina się, a zwijanie staje się koszmarem. Aby prawidłowo obliczyć pojemność zwijacza, musisz wziąć pod uwagę długość i średnicę kabla. Prosta zasada, której zawsze używam, to: średnica bębna powinna być co najmniej 10-15 razy większa niż średnica kabla. Dodatkowo, szerokość bębna musi być wystarczająca, aby pomieścić całą długość kabla w jednej warstwie lub maksymalnie dwóch, bez nadmiernego ściskania. Zawsze lepiej zrobić bęben nieco większy niż za mały.

Problem: Ostre krawędzie niszczące kabel. Jak zadbać o wykończenie?

Ostre krawędzie to cichy zabójca kabli. Niewidoczne na pierwszy rzut oka, z czasem przecierają izolację, prowadząc do uszkodzeń. Aby tego uniknąć:

• Szlifowanie: Po każdym cięciu, a zwłaszcza po montażu, dokładnie oszlifuj wszystkie krawędzie, z którymi kabel będzie miał kontakt. Użyj papieru ściernego o drobnej gradacji.
• Zaokrąglanie: Jeśli to możliwe, zaokrąglij krawędzie, np. za pomocą frezarki lub pilnika.
• Malowanie/lakierowanie: Warstwa farby lub lakieru nie tylko chroni drewno przed wilgocią, ale także dodatkowo wygładza powierzchnię, tworząc barierę ochronną dla kabla.

Prawidłowe zwijanie kabli: Przedłuż ich żywotność!

Nawet najlepszy zwijacz nie zda się na nic, jeśli nie będziesz prawidłowo zwijać kabli. To prosta czynność, która ma ogromny wpływ na żywotność i bezpieczeństwo Twoich przewodów.

Technika "na ósemkę" dlaczego elektrycy jej używają?

Technika zwijania kabla "na ósemkę" to złoty standard wśród elektryków i techników scenicznych. Dlaczego? Ponieważ eliminuje skręcanie kabla, które jest główną przyczyną uszkodzeń wewnętrznych żył i izolacji. Zamiast tworzyć ciasne pętle, które naprężają przewód, technika "na ósemkę" pozwala kablowi naturalnie układać się bez naprężeń. Aby ją wykonać, po prostu zwijaj kabel, tworząc naprzemiennie pętle w kształcie ósemki. Jedna pętla idzie do przodu, druga do tyłu, a następnie znów do przodu. W ten sposób kabel nie jest skręcany w jednym kierunku, co znacznie przedłuża jego żywotność.

Przeczytaj również: Wtyk F na kablu: Jak poprawnie zamontować i mieć idealny sygnał?

Czego absolutnie nie robić? Unikaj tych nawyków, by nie uszkodzić przewodu

W swojej pracy widziałem wiele złych nawyków, które skutecznie skracają życie kabli. Oto lista rzeczy, których absolutnie powinieneś unikać:

• Ciasne pętle: Nigdy nie zwijaj kabla w bardzo ciasne pętle. Powoduje to nadmierne naprężenia i uszkodzenia żył.
• Szarpanie i ciągnięcie: Unikaj szarpania kabla, zwłaszcza przy rozwijaniu. Może to prowadzić do uszkodzenia wtyczek i izolacji.
• Zawieszanie na ostrych przedmiotach: Nie wieszaj kabli na gwoździach, ostrych hakach czy krawędziach. To prosta droga do przetarcia izolacji.
• Zwijanie "na kolanie": Unikaj chaotycznego zwijania kabla w dowolny sposób. Poświęć chwilę na prawidłowe zwinięcie, a kabel Ci się odwdzięczy.
• Przechowywanie w miejscach narażonych na uszkodzenia: Nie zostawiaj kabli tam, gdzie mogą zostać przygniecione, nadepnięte lub narażone na działanie szkodliwych substancji.
