Jaki przekrój przewodu do mocy urządzenia? Tabela 230 i 400 V

Marcin Olszewski

Marcin Olszewski

|

18 września 2026

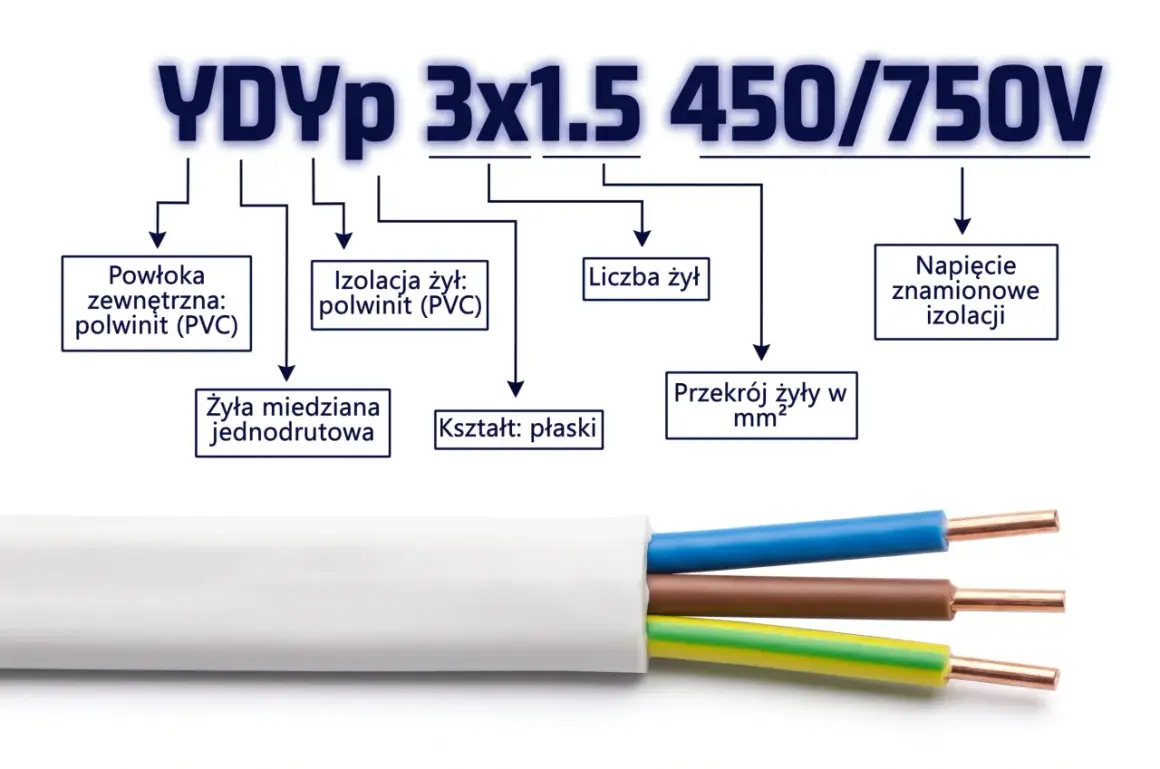

Tabela jaki przekrój kabla do mocy: YDYp 3x1.5, 450/750V, płaski, 3 żyły miedziane, izolacja PVC.

Dobór przewodu do mocy urządzenia nie polega wyłącznie na odczytaniu jednej liczby z tabeli. Trzeba uwzględnić napięcie, długość trasy, sposób ułożenia, materiał żyły oraz spadek napięcia. Poniżej pokazuję praktyczne zestawienie dla instalacji 230 V i 400 V, wzory oraz przykłady, które pomagają uniknąć przegrzewania przewodów i błędnego doboru zabezpieczeń.

Najważniejsze zasady doboru przekroju przewodu w kilku punktach

  • 2,5 mm² Cu najczęściej stosuje się w obwodach gniazd zabezpieczonych wyłącznikiem B16.
  • Moc urządzenia przelicz na prąd, ponieważ to natężenie decyduje o nagrzewaniu żyły.
  • Długa trasa może wymagać większego przekroju nawet wtedy, gdy zabezpieczenie nie jest duże.
  • Sposób ułożenia i grupowanie kabli obniżają rzeczywistą obciążalność przewodu.
  • 400 V nie oznacza automatycznie większego przekroju, ponieważ w układzie trójfazowym moc rozkłada się między fazy.

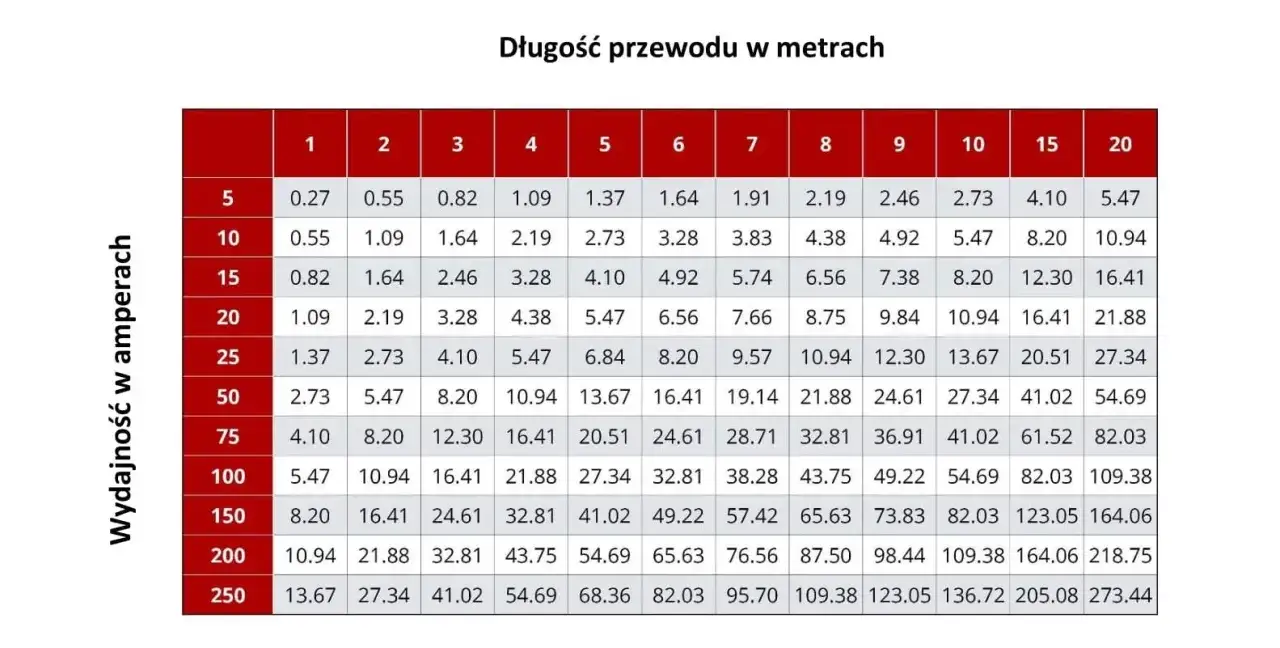

Tabela: jaki przekrój kabla do mocy (ampery) i długości (metry).

Praktyczna tabela przekroju kabla do mocy urządzenia

Poniższe wartości traktuję jako orientacyjny punkt wyjścia dla miedzianych przewodów z izolacją PVC w typowej instalacji budynkowej. Przyjąłem standardowe zabezpieczenia, temperaturę otoczenia około 30°C i niezbyt długie trasy. Ostateczny dobór zawsze trzeba sprawdzić pod kątem sposobu ułożenia oraz spadku napięcia.

Przekrój żyły Cu Typowe zabezpieczenie 230 V Orientacyjna moc 230 V Typowe zabezpieczenie 400 V Orientacyjna moc 400 V
1,5 mm² B10 do 2,3 kW - -
2,5 mm² B16 do 3,7 kW B16 do 11,1 kW
4 mm² B20 do 4,6 kW B20-B25 do 13,9-17,3 kW
6 mm² B25 do 5,8 kW B25-B32 do 17,3-22,2 kW
10 mm² B40 do 9,2 kW B40 do 27,7 kW
16 mm² B50 do 11,5 kW B50 do 34,6 kW

Wartości mocy wynikają z prądu znamionowego zabezpieczenia. Nie oznaczają, że każdy przewód o danym przekroju można bezpiecznie zabezpieczyć takim wyłącznikiem. Na przykład 2,5 mm² nie zawsze nadaje się do B20, szczególnie gdy przewód biegnie w izolacji termicznej, w wiązce albo na dużej długości.

Dla przewodów 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm² i 16 mm² typowa obciążalność długotrwała może wynosić odpowiednio około 17-19 A, 24-27 A, 32-36 A, 41-46 A, 57-63 A i 76-85 A. Są to wartości zależne od warunków ułożenia, a nie uniwersalna lista dopuszczalnych bezpieczników.

Jak przeliczyć moc urządzenia na wymagany prąd

Najprostszy wzór dla odbiornika jednofazowego brzmi:

I = P / U

Symbol I oznacza prąd w amperach, P moc w watach, a U napięcie w woltach. Dla urządzenia o mocy 3000 W podłączonego do sieci 230 V otrzymujemy około 13 A. Taki odbiornik zwykle mieści się w obwodzie 2,5 mm² zabezpieczonym B16, o ile długość i sposób ułożenia przewodu nie powodują nadmiernego spadku napięcia.

Instalacja jednofazowa 230 V

Przy grzałkach, czajnikach, piekarnikach i innych odbiornikach rezystancyjnych można zwykle przyjąć współczynnik mocy bliski 1. Przykładowo urządzenie 4600 W pobiera około 20 A, więc typowy obwód 2,5 mm² z zabezpieczeniem B16 będzie za mały. W takim przypadku często analizuje się przewód 4 mm² i zabezpieczenie B20, ale tylko po sprawdzeniu warunków instalacji.

Instalacja trójfazowa 400 V

Dla odbiornika trójfazowego stosuje się wzór:

I = P / (√3 × U × cos φ)

Przy napięciu 400 V i współczynniku mocy równym 1 urządzenie o mocy 11 kW pobiera około 15,9 A na fazę. Dlatego w wielu przypadkach wystarcza przewód 5 × 2,5 mm² z odpowiednim zabezpieczeniem, jednak urządzenia takie jak płyty indukcyjne, pompy ciepła czy ładowarki samochodowe wymagają sprawdzenia instrukcji producenta i charakteru pracy.

Silniki, transformatory i sprężarki mają niższy współczynnik mocy oraz pobierają znacznie większy prąd podczas rozruchu. Sama moc znamionowa może więc nie wystarczyć do prawidłowego doboru kabla i zabezpieczenia.

Co może zmienić wynik z tabeli

Długość przewodu i spadek napięcia

Im dłuższa trasa, tym większa rezystancja przewodu. Skutkiem może być spadek napięcia, słabsza praca silnika, migotanie oświetlenia albo dodatkowe nagrzewanie żył. Przy krótkich obwodach domowych problem często pozostaje niewidoczny, ale przy trasie 40, 60 czy 100 metrów zaczyna mieć duże znaczenie.

Dla obwodu 230 V o długości 20 metrów w jedną stronę i obciążeniu 13 A przewód 2,5 mm² Cu zwykle zapewnia niewielki spadek napięcia. Przy tej samej mocy i trasie długości 50 metrów rozsądne może być zwiększenie przekroju do 4 mm², a czasem nawet do 6 mm². Decyzję trzeba oprzeć na obliczeniu, nie na samej mocy odbiornika.

Sposób ułożenia i temperatura

Przewód ułożony swobodnie na ścianie oddaje ciepło łatwiej niż kabel schowany w rurze, peszlu lub warstwie ocieplenia. Jeszcze trudniejsze warunki występują wtedy, gdy kilka obciążonych przewodów biegnie obok siebie. Wtedy stosuje się współczynniki korekcyjne, które obniżają dopuszczalny prąd.

Dlatego tabela podająca jedną wartość dla przewodu 2,5 mm² może być myląca. Ten sam przekrój może mieć inną obciążalność w ścianie murowanej, inną w rurze i jeszcze inną w izolacji cieplnej.

Miedź, aluminium i typ przewodu

Przewody miedziane mają lepszą przewodność i są wygodniejsze przy wykonywaniu połączeń. Aluminium jest lżejsze i często tańsze przy dużych przekrojach, ale wymaga odpowiednich zacisków oraz większego przekroju dla podobnego obciążenia.

Trzeba też odróżnić przewód instalacyjny, taki jak YDY, od kabla przeznaczonego do układania w ziemi, na przykład YKY. O dopuszczalnym zastosowaniu decydują nie tylko przekrój żyły, lecz także izolacja, liczba żył, napięcie znamionowe i miejsce montażu.

Przykłady doboru dla popularnych odbiorników

Urządzenie 3000 W na 230 V

Prąd obliczeniowy wynosi około 13 A. Dla typowej, krótkiej trasy najczęściej wybiera się przewód miedziany 3 × 2,5 mm² i zabezpieczenie B16. Taki układ pasuje do wielu urządzeń grzewczych oraz mocniejszych odbiorników podłączanych do gniazda.

Jeśli przewód ma 50 metrów, biegnie w ociepleniu albo zasila odbiornik pracujący bez przerwy przez wiele godzin, nie zakładam automatycznie, że 2,5 mm² nadal będzie właściwe. Wtedy sprawdzam spadek napięcia i temperaturę pracy przewodu.

Płyta lub urządzenie 7,2 kW na 400 V

Przy równomiernym obciążeniu trzech faz prąd wynosi około 10,4 A na fazę. W wielu instalacjach stosuje się przewód 5 × 2,5 mm², ale dokładny dobór zależy od sposobu podłączenia urządzenia, długości przewodu i wymagań producenta.

Nie należy zakładać, że urządzenie opisane jako 400 V zawsze wykorzystuje wszystkie fazy. Niektóre sprzęty mogą być podłączane zarówno jednofazowo, jak i trójfazowo, a wtedy różnica w prądzie przewodów jest bardzo duża.

Ładowarka samochodu elektrycznego 11 kW

Ładowarka trójfazowa 11 kW pobiera około 16 A na fazę, ale pracuje przez długi czas z dużym, stabilnym obciążeniem. Dlatego obwód powinien być dedykowany, odpowiednio zabezpieczony i wyposażony w ochronę wymaganą dla danego urządzenia.

Przy krótkiej trasie możliwy jest przewód 5 × 2,5 mm², natomiast przy dłuższym odcinku instalator może dobrać 5 × 4 mm² lub 5 × 6 mm², aby ograniczyć spadek napięcia i zostawić zapas. Tu szczególnie ważne są instrukcja ładowarki, selektywność zabezpieczeń i warunki przyłączenia.

Przeczytaj również: Jaki kabel VCDS? Oryginał vs klon bezpieczna diagnostyka VAG

Pompa lub silnik o mocy 2,2 kW

W przypadku silnika prąd rozruchowy może być kilkukrotnie wyższy od prądu znamionowego. Z tego powodu przewód 2,5 mm² może być wystarczający pod względem obciążalności ciągłej, ale zabezpieczenie musi uwzględniać charakterystykę rozruchu i zalecenia producenta.

Błędy, przez które tabela przestaje być bezpieczna

  • Dobór wyłącznie po mocy bez sprawdzenia napięcia i długości przewodu.
  • Zastosowanie większego bezpiecznika do istniejącego przewodu tylko dlatego, że urządzenie wyłącza zabezpieczenie.
  • Pomijanie przewodów ułożonych w izolacji termicznej lub w zwartej wiązce.
  • Łączenie przewodów miedzianych i aluminiowych bez właściwych złączek.
  • Traktowanie przedłużacza jak stałej instalacji elektrycznej.
  • Zakładanie, że większy przekrój zawsze rozwiązuje problem bez sprawdzenia ochrony przeciwporażeniowej.

Jeżeli zabezpieczenie wyłącza się regularnie, nie powinienem od razu wymieniać go na mocniejsze. Najpierw sprawdzam przyczynę, stan połączeń, prąd obciążenia i przekrój przewodu. Zabezpieczenie ma chronić przewód, a nie tylko zapewniać ciągłą pracę urządzenia.

W nowych obwodach dużej mocy, przy modernizacji rozdzielnicy, przyłączach trójfazowych i ładowarkach samochodowych końcową weryfikację powinien wykonać elektryk z odpowiednimi uprawnieniami. Dotyczy to szczególnie instalacji prowadzonej w ziemi, w elewacji lub w pomieszczeniach o podwyższonej temperaturze.

Jak podejść do wyboru bez zgadywania

Najpierw zapisuję moc urządzenia, napięcie, długość przewodu i sposób jego ułożenia. Potem obliczam prąd, wybieram najbliższy większy standardowy przekrój, sprawdzam obciążalność długotrwałą oraz spadek napięcia. Dopiero na końcu dobieram zabezpieczenie i weryfikuję wymagania producenta odbiornika.

Najważniejsza praktyczna zasada brzmi prosto: tabela pomaga rozpocząć dobór, ale nie zastępuje obliczeń. Przy krótkim obwodzie gniazdowym 2,5 mm² Cu i B16 będzie często rozsądnym rozwiązaniem, natomiast długa trasa, praca ciągła, wysoka temperatura lub silnik mogą uzasadniać większy przekrój. Dzięki temu kabel nie tylko przeniesie wymaganą moc, lecz także zachowa bezpieczne parametry przez lata.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Urządzenie o mocy 3000 W pobiera około 13 A. Przy krótkiej, typowej trasie zwykle stosuje się przewód miedziany 3 × 2,5 mm² z zabezpieczeniem B16, ale przy długości 50 metrów, ułożeniu w ociepleniu lub pracy ciągłej trzeba sprawdzić spadek napięcia i temperaturę przewodu.

Trójfazowe urządzenie o mocy 11 kW pobiera około 15,9 A na fazę. W wielu przypadkach wystarcza przewód 5 × 2,5 mm², jednak ostateczny dobór zależy od długości trasy, sposobu ułożenia, charakteru pracy i wymagań producenta.

Większy przekrój może być potrzebny przy długiej trasie, wysokiej temperaturze, ułożeniu w izolacji termicznej lub w zwartej wiązce przewodów. Przykładowo przy obciążeniu 13 A i trasie 50 metrów zamiast 2,5 mm² może być potrzebne 4 mm², a czasem 6 mm², jeśli obliczenia spadku napięcia tego wymagają.

Silniki, transformatory i sprężarki mają niższy współczynnik mocy oraz pobierają znacznie większy prąd podczas rozruchu. Przewód 2,5 mm² może mieć wystarczającą obciążalność ciągłą, ale zabezpieczenie musi uwzględniać charakterystykę rozruchu i zalecenia producenta.
