Jaki kabel antenowy na zewnątrz? Wybierz PE i Cu poradnik eksperta

Wybór odpowiedniego kabla antenowego do instalacji zewnętrznej to klucz do stabilnego i wysokiej jakości sygnału telewizyjnego przez lata. Jako Gabriel Laskowski, z doświadczenia wiem, że pominięcie tego etapu może prowadzić do frustracji i niepotrzebnych kosztów w przyszłości. Ten artykuł pomoże Ci zrozumieć najważniejsze parametry i standardy, abyś mógł podjąć świadomą decyzję, która zapewni niezawodność instalacji DVB-T2/S2 w zmiennych warunkach pogodowych w Polsce.

Dlaczego wybór kabla zewnętrznego to inwestycja na lata?

Sygnał bez zakłóceń: Jak warunki pogodowe w Polsce testują Twoją instalację antenową

Polskie warunki atmosferyczne potrafią być bezlitosne dla każdej instalacji zewnętrznej, a kable antenowe nie są tu wyjątkiem. Od mroźnych zim, przez upalne lata, po intensywne deszcze i silne promieniowanie UV każdy z tych czynników ma potencjał, by degradować jakość sygnału i skracać żywotność kabla. Ekstremalne temperatury powodują rozszerzanie i kurczenie się materiałów, co z czasem prowadzi do mikropęknięć w powłoce. Wilgoć, która dostanie się do wnętrza kabla, może wywołać korozję żyły miedzianej i oplotu, drastycznie zwiększając tłumienność i wprowadzając zakłócenia. Dlatego tak ważne jest, aby już na starcie wybrać produkt, który sprosta tym wyzwaniom.

Błąd na starcie, czyli czym grozi zastosowanie zwykłego kabla "wewnętrznego" na zewnątrz

Jednym z najczęstszych błędów, jakie widuję w instalacjach, jest użycie kabla przeznaczonego do wnętrz na zewnątrz budynku. Kable wewnętrzne mają zazwyczaj powłokę z PVC (polichlorku winylu), która jest tania i wystarczająca w suchych, stabilnych warunkach. Jednak PVC szybko degraduje pod wpływem promieniowania UV i zmiennych temperatur. Powłoka twardnieje, pęka, a następnie kruszy się, odsłaniając wewnętrzne warstwy kabla. To prosta droga do wnikania wilgoci, korozji i utraty sygnału. W efekcie, zamiast cieszyć się stabilnym odbiorem, musisz liczyć się z koniecznością kosztownej wymiany całej instalacji już po kilku miesiącach lub latach. W mojej ocenie, to oszczędność pozorna, która zawsze mści się w najmniej odpowiednim momencie.

Standard DVB-T2/HEVC: Dlaczego wymaga on lepszej jakości okablowania?

Wraz z przejściem na nowy standard DVB-T2/HEVC, wymagania dotyczące jakości sygnału stały się jeszcze bardziej rygorystyczne. Sygnał cyfrowy, choć odporny na niewielkie zakłócenia, jest jednocześnie bardziej wrażliwy na jego całkowitą utratę. Oznacza to, że nawet niewielkie spadki jakości sygnału, które w starym standardzie DVB-T mogłyby być niezauważalne, w DVB-T2/HEVC mogą skutkować pikselizacją obrazu, zacinaniem się dźwięku, a nawet całkowitym brakiem odbioru. Dlatego kluczowe jest zastosowanie kabla o niskiej tłumienności i skutecznym ekranowaniu, które minimalizuje ryzyko zakłóceń i zapewnia stabilny odbiór sygnału wysokiej rozdzielczości.

Kluczowe parametry kabla antenowego na zewnątrz twoja ściągawka

Impedancja 75 Ohm: Fundament, o którym nie można zapomnieć

Impedancja to jeden z absolutnie podstawowych parametrów w każdej instalacji antenowej. Dla systemów DVB-T2 i satelitarnych (S2) w Polsce, a właściwie na całym świecie, standardowa impedancja wynosi 75 Ohm. Oznacza to, że każdy element toru sygnałowego od anteny, przez kabel, złącza, aż po telewizor czy dekoder musi mieć tę samą impedancję. Niedopasowanie impedancji, nawet w niewielkim stopniu, prowadzi do zjawiska odbicia sygnału. Zamiast płynąć w jednym kierunku, część sygnału wraca, powodując zakłócenia, spadki mocy i pogorszenie jakości obrazu. Zawsze upewnij się, że kupujesz kabel 75 Ohm i wszystkie akcesoria są z nim zgodne.

Tłumienność (dB/100m): Cichy zabójca jakości obrazu i jak ją interpretować

Tłumienność to parametr, który informuje nas o tym, ile sygnału "ginie" w kablu na danej długości. Wyraża się ją w decybelach na 100 metrów (dB/100m) dla określonej częstotliwości. Im wyższa częstotliwość, tym większa tłumienność to naturalne zjawisko. Dla nas jednak najważniejsze jest to, że im niższa wartość dB/100m, tym lepszy kabel, ponieważ mniej sygnału jest tracone. Jest to szczególnie krytyczne przy dłuższych odcinkach kabla, gdzie nawet niewielka różnica w tłumienności może mieć ogromny wpływ na jakość odbioru. Dobry kabel zewnętrzny RG-6 powinien mieć tłumienność w okolicach 18-22 dB/100m dla częstotliwości 800 MHz (pasmo DVB-T2).

Ekranowanie: Twoja tarcza przeciwko zakłóceniom z sieci LTE/5G i nie tylko

Ekranowanie to nic innego jak ochrona sygnału przesyłanego w kablu przed wszelkimi zakłóceniami zewnętrznymi. W dzisiejszych czasach, gdy otacza nas mnóstwo źródeł sygnałów radiowych od sieci komórkowych LTE/5G, przez Wi-Fi, po urządzenia domowe i instalacje elektryczne skuteczne ekranowanie jest absolutnie kluczowe. Dobre kable zewnętrzne posiadają potrójne, a nawet poczwórne ekranowanie. Zazwyczaj składa się ono z warstwy folii aluminiowo-poliestrowej (Al/Pet), która zapewnia 100% pokrycia i chroni przed wysokimi częstotliwościami, oraz gęstego oplotu z drutów aluminiowych, który chroni przed niskimi częstotliwościami i zapewnia elastyczność. Im gęstszy oplot (np. 77%, 85%), tym lepsza ochrona. Wysokiej jakości ekranowanie minimalizuje ryzyko zakłóceń i zapewnia stabilny, czysty sygnał.

Odporność na promieniowanie UV: Dlaczego czarny kolor ma znaczenie (powłoka PE vs PVC)

Odporność na promieniowanie UV to fundamentalna cecha kabla zewnętrznego. Jak już wspomniałem, kable z powłoką PVC szybko degradują na słońcu. Rozwiązaniem jest powłoka z polietylenu (PE). PE jest materiałem znacznie bardziej odpornym na działanie promieni słonecznych i szeroki zakres temperatur (zazwyczaj od -30°C do +70°C). Kable z powłoką PE są zazwyczaj czarne, a to dlatego, że do polietylenu dodaje się sadzę, która działa jak naturalny filtr UV, chroniąc materiał przed degradacją. Wybierając kabel zewnętrzny, zawsze szukaj oznaczenia "PE" i czarnego koloru to gwarancja jego długowieczności w trudnych warunkach.

Miedź czy stal miedziowana (Cu vs CCS)? Pojedynek materiałów

Żyła miedziana (Cu): Gwarancja najlepszego sygnału i odporności na lata

Materiał, z którego wykonana jest żyła wewnętrzna kabla, ma kolosalne znaczenie dla jakości sygnału i trwałości całej instalacji. Żyła wykonana w 100% z miedzi (Cu) to złoty standard. Miedź charakteryzuje się doskonałą przewodnością elektryczną, co przekłada się na najniższą możliwą tłumienność sygnału. Jest również elastyczna, co ułatwia montaż, a co najważniejsze jest bardzo odporna na korozję. W mojej praktyce zawsze rekomenduję kable z czystej miedzi do instalacji zewnętrznych, ponieważ zapewniają one niezawodność i stabilność sygnału przez wiele, wiele lat.

Stal miedziowana (CCS): Kiedy oszczędność jest tylko pozorna?

Na rynku znajdziesz również kable ze stalową żyłą miedziowaną (CCS - Copper Clad Steel). Jak sama nazwa wskazuje, jest to stal pokryta cienką warstwą miedzi. Ich główną zaletą jest niższa cena, ale niestety wiąże się to z szeregiem wad. Kable CCS mają wyższą tłumienność sygnału niż te z czystej miedzi, co oznacza większe straty, szczególnie na dłuższych odcinkach. Są też mniej elastyczne i bardziej podatne na uszkodzenia mechaniczne. Co więcej, w przypadku jakiegokolwiek uszkodzenia powłoki miedzianej, stal pod spodem szybko koroduje, co prowadzi do drastycznego pogorszenia sygnału. W przypadku instalacji zewnętrznej, gdzie kabel jest narażony na trudne warunki, oszczędność na kablu CCS jest, moim zdaniem, oszczędnością pozorną, która szybko obróci się przeciwko Tobie.

Jak rozpoznać prawdziwą miedź? Prosty test, który uchroni Cię przed podróbką

Jeśli masz wątpliwości co do materiału żyły wewnętrznej, możesz wykonać kilka prostych testów:

• Zeskrobanie: Delikatnie zeskrob żyłę wewnętrzną nożykiem. Jeśli pod warstwą miedzi ukaże się srebrzysty kolor stali, masz do czynienia z kablem CCS. Czysta miedź będzie miała jednolity, miedziany kolor.
• Test magnesem: Przyłóż magnes do odizolowanej żyły wewnętrznej. Miedź nie jest magnetyczna, więc magnes nie powinien jej przyciągnąć. Stal miedziowana (CCS) będzie reagować na magnes.
• Waga: Kable z czystej miedzi są zazwyczaj cięższe niż ich odpowiedniki CCS, ze względu na większą gęstość miedzi.

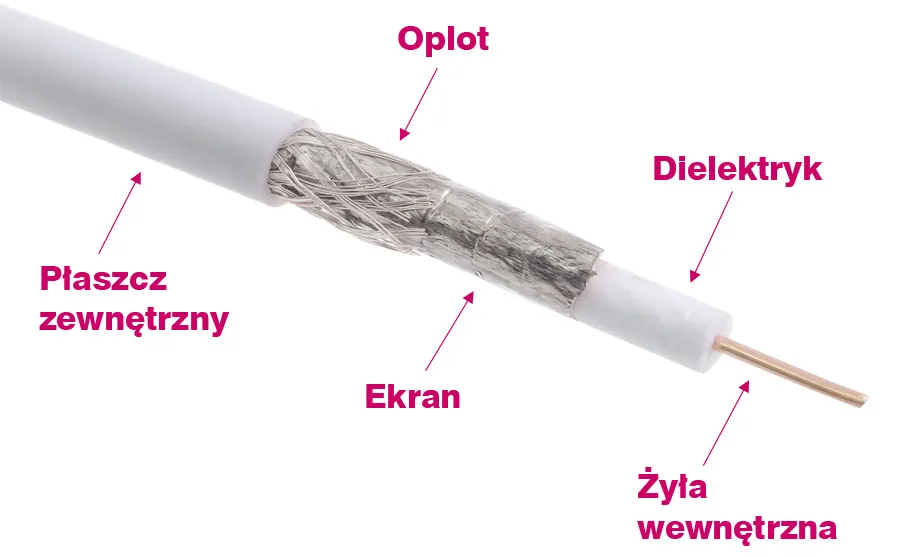

Kabel żelowany czy to rozwiązanie dla Ciebie?

Jak działa żel hydrofobowy i dlaczego wilgoć jest największym wrogiem sygnału?

Wilgoć to jeden z największych wrogów każdej instalacji kablowej, a w szczególności zewnętrznej. Wniknięcie wody do wnętrza kabla, nawet przez niewielkie uszkodzenie, może spowodować korozję żyły i oplotu, a także zmienić właściwości dielektryka, co drastycznie zwiększa tłumienność i prowadzi do utraty sygnału. Kable żelowane rozwiązują ten problem dzięki zastosowaniu specjalnego żelu hydrofobowego, który wypełnia przestrzeń między żyłą a ekranem. Ten żel, często nazywany wazeliną techniczną, nie przewodzi prądu i nie rozpuszcza się w wodzie. W przypadku uszkodzenia powłoki zewnętrznej, żel zapobiega rozprzestrzenianiu się wilgoci wzdłuż kabla, chroniąc jego wewnętrzne elementy przed degradacją.

Kiedy montaż kabla żelowanego jest absolutną koniecznością?

Chociaż kable żelowane są droższe, istnieją scenariusze, w których ich zastosowanie jest nie tylko zalecane, ale wręcz konieczne. Należą do nich:

• Instalacje prowadzone w ziemi: Bezpośrednie zakopanie kabla wymaga maksymalnej ochrony przed wilgocią.
• Wilgotne kanały kablowe: Jeśli kabel biegnie przez rury lub kanały, gdzie może gromadzić się woda.
• Miejsca narażone na bezpośrednie działanie wody: Na przykład w pobliżu rynien, pod okapami, gdzie woda może spływać bezpośrednio na kabel.
• Obszary o wysokiej wilgotności powietrza: Na terenach podmokłych lub w regionach nadmorskich, gdzie wilgoć jest wszechobecna.

W tych przypadkach inwestycja w kabel żelowany z pewnością się opłaci, zapewniając spokój na długie lata.

Różnice w montażu: Na co zwrócić uwagę przy zarabianiu złącz na kablu z żelem

Montaż złącz na kablu żelowanym wymaga nieco więcej uwagi niż w przypadku kabli suchych. Najważniejsza zasada to dokładne usunięcie żelu z końcówek kabla przed zarobieniem złącza. Żel, choć chroni przed wilgocią, może utrudniać prawidłowy kontakt elektryczny i mechaniczny złącza. Użyj czystej szmatki lub papieru, aby starannie wytrzeć żyłę wewnętrzną i oplot. Zawsze rekomenduję stosowanie złącz kompresyjnych, które zapewniają najtrwalsze i najbardziej szczelne połączenie. Dodatkowo, po zarobieniu złącza, warto zastosować gumowe osłony lub specjalną taśmę uszczelniającą, aby zapewnić maksymalną ochronę przed wilgocią w miejscu połączenia.

Analiza oznaczeń na kablu jak czytać specyfikację jak profesjonalista?

RG-6, RG-59, RG-11: Który standard wybrać i dlaczego RG-6 jest najczęstszym wyborem?

Na rynku spotkasz kilka standardów kabli koncentrycznych, z których najpopularniejsze to RG-6, RG-59 i RG-11. Każdy z nich ma swoje specyficzne zastosowania:

• RG-59: To starszy standard, cieńszy niż RG-6. Ma wyższą tłumienność, dlatego rzadziej stosuje się go w nowych instalacjach DVB-T2/S2, chyba że na bardzo krótkich odcinkach lub w starszych systemach CCTV.
• RG-6: To dominujący i rekomendowany typ kabla do większości instalacji DVB-T2/S2, telewizji kablowej i satelitarnej. Oferuje optymalny stosunek tłumienności do elastyczności i kosztów. Jest wystarczający dla większości domowych instalacji o długości do 50-70 metrów.
• RG-11: To najgrubszy i najmniej elastyczny z wymienionych kabli, ale jednocześnie charakteryzuje się najniższą tłumiennością. Jest stosowany w profesjonalnych instalacjach, gdzie sygnał musi być przesyłany na bardzo długie odległości (powyżej 70-100 metrów), lub w systemach dystrybucji sygnału na dużą skalę.

Dla typowej instalacji zewnętrznej w domu jednorodzinnym, RG-6 będzie najlepszym i najbardziej uniwersalnym wyborem.

Co oznaczają klasy A, A+, A++ i dlaczego warto szukać tych oznaczeń?

Klasy ekranowania (A, A+, A++) to wskaźniki skuteczności ochrony kabla przed zakłóceniami elektromagnetycznymi. Są one zgodne z europejskimi normami i informują nas, jak dobrze kabel izoluje sygnał wewnętrzny od wpływów zewnętrznych. Kable klasy A, A+ lub A++ oferują najwyższą jakość ekranowania, co jest szczególnie ważne w środowiskach o dużym natężeniu zakłóceń (np. w pobliżu nadajników komórkowych, linii energetycznych). Szukając kabla, zawsze zwracaj uwagę na te oznaczenia to gwarancja, że sygnał będzie czysty i stabilny. Warto również wspomnieć o certyfikacie CPR (Construction Products Regulation), który określa klasę reakcji na ogień. Choć nie wpływa bezpośrednio na jakość sygnału, jest ważny z punktu widzenia bezpieczeństwa pożarowego, zwłaszcza gdy kabel prowadzony jest przez wnętrze budynku.

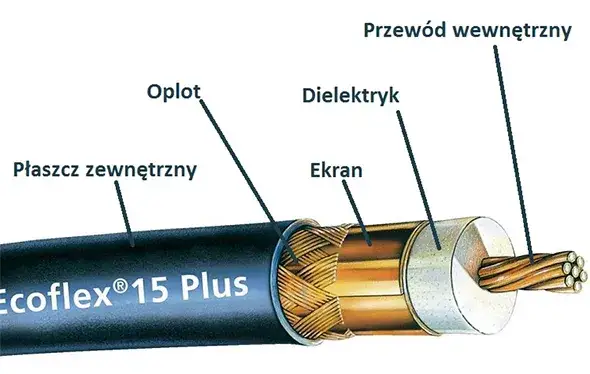

Folia, oplot, potrójne ekranowanie: Rozszyfrowujemy budowę wewnętrzną idealnego kabla

Zrozumienie budowy wewnętrznej kabla pomoże Ci docenić, dlaczego niektóre rozwiązania są lepsze od innych. Idealny kabel zewnętrzny ma następującą strukturę:

• Żyła wewnętrzna (miedź Cu): To serce kabla, przewodzi sygnał. Jak już mówiłem, 100% miedzi to najlepszy wybór.
• Dielektryk (izolacja): Warstwa izolacyjna (zazwyczaj spieniony polietylen) otacza żyłę wewnętrzną, utrzymując stałą odległość od ekranu i zapewniając prawidłową impedancję 75 Ohm.
• Pierwsza warstwa ekranu (folia Al/Pet): Cienka folia aluminiowo-poliestrowa, która bezpośrednio otacza dielektryk. Zapewnia 100% pokrycia i jest bardzo skuteczna w blokowaniu zakłóceń o wysokich częstotliwościach.
• Druga warstwa ekranu (oplot z drutów aluminiowych): Gęsty splot cienkich drutów aluminiowych. Chroni przed zakłóceniami o niższych częstotliwościach i zapewnia elastyczność kabla. Im gęstszy oplot (np. 77%, 85%), tym lepsze ekranowanie.
• Trzecia/czwarta warstwa ekranu (dodatkowa folia/oplot): W kablach z potrójnym lub poczwórnym ekranowaniem znajdziesz dodatkowe warstwy folii i/lub oplotu, które jeszcze bardziej zwiększają skuteczność ochrony przed zakłóceniami, co jest nieocenione w trudnych warunkach.
• Płaszcz zewnętrzny (PE): Ostatnia, zewnętrzna warstwa ochronna, wykonana z polietylenu, która chroni całą konstrukcję przed warunkami atmosferycznymi.

Najczęstsze błędy przy montażu kabla zewnętrznego i jak ich unikać

Zbyt ostre zgięcia: Jak promień gięcia wpływa na parametry sygnału?

Jednym z najczęstszych błędów, które widuję, jest zbyt ostre zginanie kabla podczas montażu. Kabel koncentryczny ma swoją wewnętrzną strukturę, a jej naruszenie, nawet wizualnie nieznaczne, może mieć poważne konsekwencje. Zbyt ostry promień gięcia powoduje zmianę odległości między żyłą wewnętrzną a ekranem, co prowadzi do lokalnej zmiany impedancji. To z kolei skutkuje odbiciami sygnału i zwiększeniem tłumienności. Może również dojść do uszkodzenia dielektryka lub ekranowania. Ogólna zasada mówi, aby minimalny promień gięcia kabla wynosił co najmniej 10-krotność jego średnicy. Zawsze staraj się prowadzić kabel łagodnymi łukami, unikając ostrych kątów.

Niewłaściwe mocowanie: Dlaczego opaski zaciskowe mogą uszkodzić kabel?

Kolejnym błędem jest niewłaściwe mocowanie kabla. Zbyt ciasne opaski zaciskowe, metalowe uchwyty bez gumowych wkładek, czy po prostu mocne przybicie kabla do ściany, mogą mechanicznie uszkodzić jego powłokę zewnętrzną, a nawet wewnętrzne warstwy. To otwiera drogę dla wilgoci i zakłóceń. Zawsze używaj specjalnych uchwytów do kabli koncentrycznych, które są zaprojektowane tak, aby nie ściskać kabla zbyt mocno. Pozostaw też niewielki luz, aby kabel mógł swobodnie pracować pod wpływem zmian temperatury, bez nadmiernych naprężeń.

Błędy przy zarabianiu złącz F: Jak zapewnić szczelne i trwałe połączenie?

Nawet najlepszy kabel nie spełni swojej roli, jeśli złącza zostaną źle zamontowane. Błędy przy zarabianiu złącz F to częsta przyczyna problemów z sygnałem. Do najczęstszych należą: niedokładne docięcie kabla, brak uszczelnienia połączenia, słaby kontakt żyły wewnętrznej z pinem złącza, czy przypadkowe zwarcie oplotu z żyłą. Aby zapewnić szczelne i trwałe połączenie, postępuj zgodnie z poniższymi krokami:

1. Przygotowanie kabla: Odetnij płaszcz zewnętrzny na odpowiednią długość (zgodnie z instrukcją złącza), używając specjalnego ściągacza, uważając, aby nie uszkodzić oplotu i folii.
2. Przygotowanie ekranu: Zawiń oplot i folię na płaszcz zewnętrzny.
3. Przygotowanie dielektryka i żyły: Odetnij dielektryk tak, aby żyła wewnętrzna wystawała na odpowiednią długość, pasującą do złącza. Upewnij się, że żyła jest prosta i nie ma zadziorów.
4. Montaż złącza: Wsuń złącze F na kabel, upewniając się, że żyła wewnętrzna przechodzi przez środek pinu złącza, a oplot ma kontakt z korpusem złącza.
5. Zaciskanie/zakręcanie: Użyj odpowiedniego narzędzia do zaciskania złącz kompresyjnych (najlepsza opcja) lub dokładnie zakręć złącze nakręcane, aż poczujesz pewny opór.
6. Uszczelnienie: W przypadku instalacji zewnętrznych, zawsze używaj gumowych osłon lub taśmy uszczelniającej na połączeniach, aby zapobiec wnikaniu wilgoci. To klucz do długowieczności instalacji.

Przeczytaj również: Jaki kabel do wideofonu? Ekspert radzi, jak wybrać bez błędów

Jaki kabel antenowy na zewnątrz wybrać ostateczna rekomendacja

Podsumowując, wybór odpowiedniego kabla antenowego na zewnątrz to decyzja, która wpłynie na jakość Twojego odbioru telewizyjnego przez lata. Nie warto na tym oszczędzać. Kierując się moim doświadczeniem, przygotowałem dla Ciebie listę kontrolną i rekomendacje, które pomogą Ci dokonać najlepszego wyboru.

Lista kontrolna: 5 cech idealnego kabla zewnętrznego do Twojej instalacji

Zawsze upewnij się, że wybrany przez Ciebie kabel spełnia następujące kryteria:

1. Impedancja 75 Ohm: Standard dla instalacji TV/SAT, niezbędna dla prawidłowego działania.
2. Żyła wewnętrzna 100% miedzi (Cu): Gwarancja najlepszej przewodności, niskiej tłumienności i długiej żywotności.
3. Powłoka zewnętrzna PE (Polietylen): Konieczna dla odporności na UV, wilgoć i ekstremalne temperatury (najlepiej czarna).
4. Potrójne/poczwórne ekranowanie (klasa A, A+, A++): Skuteczna ochrona przed zakłóceniami zewnętrznymi (LTE/5G).
5. Niska tłumienność (dB/100m): Im niższa wartość, tym lepsza jakość sygnału, szczególnie na dłuższych odcinkach.

Rekomendowane typy kabli dla różnych scenariuszy (dom jednorodzinny, instalacja w ziemi, długie odcinki)

Oto moje konkretne rekomendacje, dostosowane do najpopularniejszych scenariuszy instalacyjnych:

• Standardowa instalacja w domu jednorodzinnym (na elewacji, pod dachem): Kabel RG-6 z żyłą 100% miedzi (Cu), powłoką PE (czarną), potrójnym ekranowaniem (klasa A+). To uniwersalne i sprawdzone rozwiązanie.
• Instalacja w ziemi lub w miejscach o wysokiej wilgotności: Kabel RG-6 z żyłą 100% miedzi (Cu), powłoką PE, żelowany, z potrójnym/poczwórnym ekranowaniem. Żel to Twoja najlepsza obrona przed wilgocią w takich warunkach.
• Długie odcinki instalacji (powyżej 30-50 metrów): Kabel RG-6 z żyłą 100% miedzi (Cu) o bardzo niskiej tłumienności, powłoką PE i poczwórnym ekranowaniem. W przypadku odcinków powyżej 70-100 metrów rozważyć kabel RG-11, który zapewni minimalne straty sygnału na tak dużej odległości.
