Jaki kabel do wideofonu? Ekspert radzi, jak wybrać bez błędów

Ten artykuł stanowi kompleksowy poradnik, który pomoże użytkownikowi wybrać najlepszy kabel do instalacji wideofonu w warunkach domowych. Dowiesz się, jakie typy kabli są dostępne, na co zwrócić uwagę przy ich wyborze oraz jak uniknąć najczęstszych błędów, aby zapewnić bezawaryjne działanie systemu.

Wybór kabla do wideofonu: dlaczego to kluczowa decyzja?

Wielu moich klientów często lekceważy jeden z najważniejszych elementów instalacji wideofonowej: kabel. To błąd, który może kosztować Cię wiele nerwów, a nawet pieniędzy. Odpowiednio dobrany przewód to podstawa stabilnego i bezawaryjnego działania całego systemu. To on odpowiada za przesyłanie obrazu, dźwięku, zasilania, a także sygnałów sterujących. Jeśli wybierzemy niewłaściwy, możemy zapomnieć o krystalicznie czystym obrazie czy stabilnym połączeniu.

Co więcej, myślę, że warto patrzeć na instalację wideofonową jak na inwestycję w przyszłość. Wybierając kabel z odpowiednim zapasem i parametrami, zapewniasz sobie możliwość łatwej rozbudowy systemu w przyszłości, bez konieczności kosztownego i uciążliwego kucia ścian czy wymiany okablowania. To naprawdę oszczędza czas i pieniądze.

Jak zły przewód może zrujnować jakość obrazu i działanie całego systemu?

Nieodpowiedni kabel to prosta droga do frustracji. Zbyt mały przekrój żył prowadzi do spadków napięcia, co objawia się problemami z zasilaniem panelu zewnętrznego lub monitora. Obraz może być niewyraźny, migotać, a nawet całkowicie zanikać. Co gorsza, brak odpowiedniego ekranowania sprawi, że sygnał wideofonu będzie podatny na zakłócenia elektromagnetyczne, zwłaszcza gdy kabel biegnie w pobliżu instalacji elektrycznej 230V. To z kolei skutkuje szumami na obrazie, zniekształconym dźwiękiem, a nawet niestabilnym działaniem całego systemu.

Przyszłościowa instalacja: dlaczego warto dziś pomyśleć o jutrze?

Z mojego doświadczenia wynika, że zawsze warto myśleć perspektywicznie. Wybierając kabel z zapase żył i odpowiednio dużym przekrojem, zyskujesz elastyczność. Co mam na myśli? Nawet jeśli dziś potrzebujesz tylko podstawowych funkcji, w przyszłości możesz chcieć dodać sterowanie bramą, furtką, dodatkową kamerę czy zintegrować wideofon z systemem inteligentnego domu. Mając kilka wolnych żył, unikniesz konieczności ponownego układania kabli. To inwestycja, która procentuje, gdy zdecydujesz się na rozbudowę systemu bez dodatkowych, niepotrzebnych kosztów.

Wideofon analogowy czy IP? Jak typ systemu wpływa na wybór kabla

Zanim zagłębisz się w świat przekrojów i ekranowania, musisz podjąć kluczową decyzję: jaki typ wideofonu planujesz zainstalować? Na rynku dominują dwa główne typy systemów: analogowe i cyfrowe (IP). Różnią się one nie tylko funkcjonalnością, ale przede wszystkim wymaganiami dotyczącymi okablowania. Zrozumienie tej różnicy to pierwszy i najważniejszy krok do wyboru odpowiedniego kabla.

Klasyczne systemy analogowe: kiedy sprawdzi się tradycyjny kabel YTDY?

Wideofony analogowe to często prostsze i tańsze rozwiązania, idealne do podstawowych instalacji. W ich przypadku sygnał wideo i audio przesyłany jest oddzielnymi żyłami. Tradycyjnie do takich systemów stosowano kabel teletechniczny YTDY. Jest to solidny wybór, zwłaszcza na mniejsze odległości i w mniej wymagających środowiskach. Jednakże, co ważne, w systemach analogowych z powodzeniem można również zastosować skrętkę komputerową często jest to nawet lepsze rozwiązanie ze względu na jej uniwersalność i lepsze parametry przesyłania sygnału.

Nowoczesne systemy IP: dlaczego skrętka komputerowa stała się standardem?

Systemy wideofonowe IP to przyszłość. Oferują znacznie większą funkcjonalność, integrację z innymi systemami smart home, wyższą jakość obrazu i dźwięku oraz dostęp zdalny przez aplikacje mobilne. W przypadku wideofonów IP skrętka komputerowa (UTP/FTP) stała się absolutnym standardem. Dlaczego? Ponieważ umożliwia ona przesyłanie wszystkich danych (obrazu, dźwięku, sygnałów sterujących) oraz, co kluczowe, zasilania PoE (Power over Ethernet) za pomocą jednego kabla. To znacznie upraszcza instalację i redukuje liczbę potrzebnych przewodów, co jest ogromną zaletą.

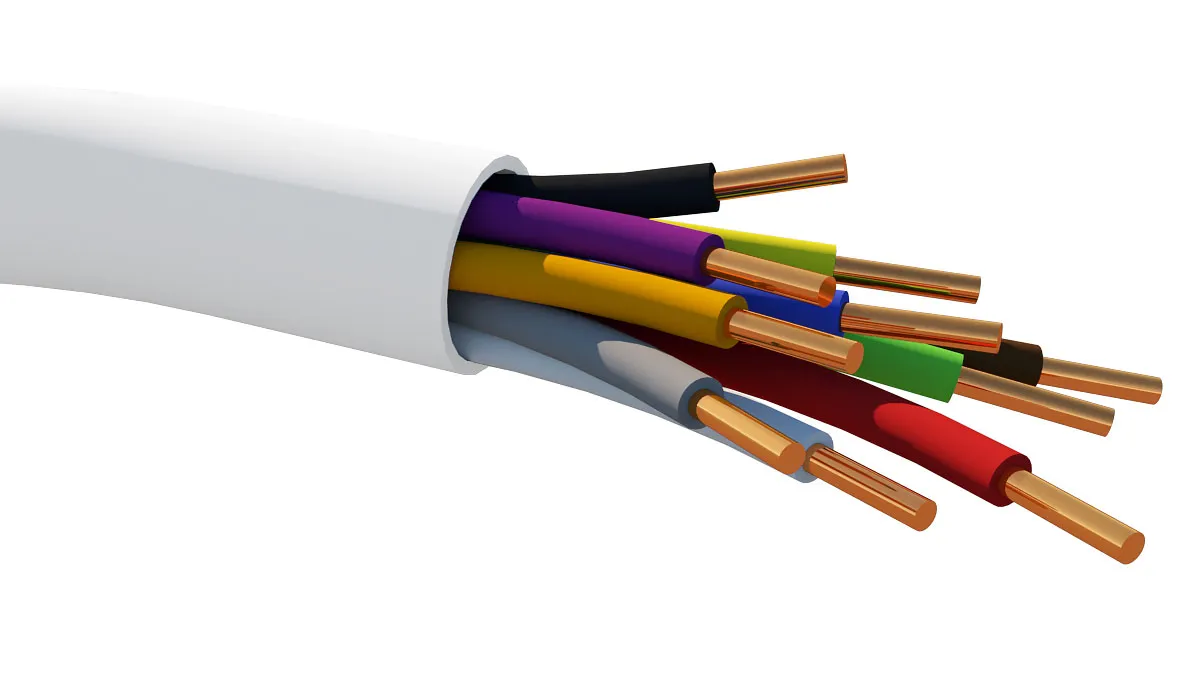

Najpopularniejsze kable do wideofonów: skrętka, YTDY i inne

Kiedy już wiesz, czy masz do czynienia z systemem analogowym, czy IP, możemy przyjrzeć się konkretnym typom kabli, które najczęściej wykorzystujemy w instalacjach wideofonowych. Każdy z nich ma swoje zalety i ograniczenia, dlatego warto poznać je bliżej, aby dokonać świadomego wyboru.

Skrętka komputerowa (UTP/FTP): uniwersalny żołnierz do zadań specjalnych

Dla mnie skrętka komputerowa to prawdziwy "uniwersalny żołnierz" w świecie okablowania. Kable kategorii 5e lub 6 są w pełni wystarczające do wideofonów i oferują doskonałe parametry przesyłania danych. Ich największą zaletą jest uniwersalność sprawdzają się zarówno w systemach IP (gdzie są standardem), jak i w wielu systemach analogowych. Warto zwrócić uwagę na wersję ekranowaną (FTP - Foiled Twisted Pair), która posiada dodatkową folię aluminiową chroniącą przed zakłóceniami elektromagnetycznymi. Jeśli kabel ma biec w pobliżu przewodów zasilających 230V, zdecydowanie polecam FTP to Twoja tarcza ochronna.

Kabel YTDY: dedykowany do domofonów, ale czy zawsze najlepszy?

Kabel YTDY to tradycyjny przewód teletechniczny, który przez lata był standardem w instalacjach domofonowych i alarmowych. Składa się z jednodrutowych żył miedzianych i jest dobrym wyborem dla prostszych, analogowych systemów wideofonowych, szczególnie na krótszych dystansach. Jego zaletą jest solidność i odporność na uszkodzenia mechaniczne. Jednak w kontekście przesyłania obrazu wysokiej jakości, zwłaszcza na dłuższych odcinkach, YTDY może okazać się niewystarczający w porównaniu do skrętki. Jeśli zależy Ci na przyszłościowej instalacji i maksymalnej jakości, często lepiej postawić na skrętkę.

Kable żelowane do instalacji ziemnych: Twoja polisa ubezpieczeniowa od wilgoci

Jeśli planujesz prowadzić kabel wideofonu na zewnątrz budynku lub, co gorsza, bezpośrednio w ziemi, musisz zainwestować w specjalistyczne rozwiązania. Standardowe kable nie są odporne na trudne warunki atmosferyczne, promieniowanie UV czy wilgoć. W takich przypadkach stosuje się kable z czarną powłoką PE, która jest odporna na UV. Do instalacji ziemnych natomiast rekomenduję kable żelowane, takie jak XzTKMXpw. Ich wnętrze wypełnione jest specjalnym żelem, który skutecznie chroni żyły przed wnikaniem wilgoci, co jest absolutnie kluczowe dla długowieczności i bezawaryjności instalacji. Pamiętaj, że wilgoć to jeden z największych wrogów elektroniki.

Kluczowe parametry kabla: przekrój, liczba żył i ekranowanie

Po wyborze ogólnego typu kabla, czas na zagłębienie się w jego techniczne parametry. To właśnie one decydują o tym, czy sygnał dotrze do celu bez zakłóceń i spadków napięcia. Nie pomijaj tych szczegółów, bo to one często przesądzają o sukcesie lub porażce całej instalacji.

Przekrój żyły (mm²): dlaczego grubość ma fundamentalne znaczenie?

Przekrój żyły, czyli jej grubość, to jeden z najważniejszych parametrów, zwłaszcza przy większych odległościach. Im dłuższy kabel, tym większy opór, co prowadzi do spadków napięcia. Zbyt cienki przewód może skutkować problemami z zasilaniem wideofonu, a co za tym idzie niestabilnym działaniem, słabą jakością obrazu, a nawet jego całkowitym brakiem. Moja rekomendacja jest taka: dla odległości do 30-50 metrów zazwyczaj wystarczy przekrój 0,5 mm². Jeśli jednak odległość przekracza 50 metrów, bezwzględnie zastosuj grubszy przewód, np. 0,75-0,8 mm². W przypadku skrętki, gdzie każda żyła jest cieńsza, można połączyć dwie żyły w jedną, aby zwiększyć efektywny przekrój dla zasilania.

Liczba żył: ile tak naprawdę potrzebujesz i dlaczego warto mieć zapas?

Liczba żył w kablu zależy od złożoności systemu wideofonowego. Proste systemy analogowe mogą wymagać 4-6 żył (np. dwie do zasilania, dwie do sygnału wideo, dwie do audio/sterowania). Bardziej zaawansowane systemy, zwłaszcza te z dodatkowymi funkcjami (sterowanie bramą, elektrozaczepem), mogą potrzebować 8 lub więcej żył. Tu właśnie skrętka komputerowa (8 żył) pokazuje swoją przewagę oferuje naturalny zapas. Osobiście zawsze polecam położenie kabla z kilkoma żyłami w zapasie. To niewielki dodatkowy koszt na etapie instalacji, który może okazać się bezcenny w przyszłości, gdy zdecydujesz się na rozbudowę systemu.

Ekranowanie (FTP vs UTP): Twoja tarcza chroniąca przed zakłóceniami z sieci 230V

Ekranowanie kabla to nic innego jak dodatkowa warstwa ochronna (zazwyczaj folia aluminiowa lub siatka), która ma za zadanie chronić przesyłany sygnał przed zakłóceniami elektromagnetycznymi (EMI). Kable nieekranowane to UTP (Unshielded Twisted Pair), a ekranowane to FTP (Foiled Twisted Pair) lub STP (Shielded Twisted Pair). Jeśli kabel wideofonu ma być ułożony w pobliżu innych przewodów elektrycznych, zwłaszcza tych zasilających 230V, zdecydowanie wybierz kabel ekranowany (FTP). To Twoja tarcza, która zapewni czysty obraz i dźwięk, minimalizując ryzyko zakłóceń, które mogłyby pojawić się na monitorze lub w słuchawce.

Odległość od furtki a wybór kabla: praktyczny przewodnik

Odległość między panelem zewnętrznym a monitorem to jeden z najważniejszych czynników, który musisz wziąć pod uwagę przy wyborze kabla. Im dłuższy odcinek, tym większe wyzwania i bardziej rygorystyczne wymagania dotyczące parametrów przewodu. Pamiętaj, że każdy metr ma znaczenie.

Instalacje do 50 metrów: gdzie masz największą swobodę wyboru?

Na krótszych dystansach, do około 50 metrów, masz największą swobodę wyboru. W większości przypadków wystarczy skrętka komputerowa (UTP lub FTP) kategorii 5e/6 lub przewód YTDY z żyłami o przekroju 0,5 mm². Przy takiej odległości spadki napięcia i zakłócenia nie są jeszcze tak problematyczne, ale i tak zawsze rekomenduję stosowanie kabla z zapasem żył i, jeśli to możliwe, ekranowanego, zwłaszcza jeśli gdzieś po drodze kabel będzie biegł obok instalacji 230V. To po prostu bezpieczniejsze rozwiązanie.

Długie dystanse (50-100m): jaki kabel zapewni stabilny sygnał bez strat?

Kiedy odległość zbliża się do 50 metrów i przekracza tę wartość, musimy być bardziej ostrożni. Na dystansach 50-100 metrów konieczne jest zastosowanie kabla z grubszym przekrojem żył. Polecam przewody o przekroju 0,75-0,8 mm². W przypadku skrętki, dla zasilania warto połączyć dwie żyły, aby zwiększyć efektywny przekrój i zminimalizować spadki napięcia. Pamiętaj również, że dla systemów IP z zasilaniem PoE, standardowa maksymalna odległość transmisji bez dodatkowych wzmacniaczy to 100 metrów. Przekroczenie tej wartości wymaga specjalnych rozwiązań.

Co zrobić, gdy odległość przekracza 100 metrów?

Bardzo długie dystanse, przekraczające 100 metrów, to już wyzwanie, które wymaga specjalistycznych rozwiązań. Standardowe kable mogą nie zapewnić stabilnego sygnału ani odpowiedniego zasilania. W takich sytuacjach stosuje się na przykład transmisję symetryczną wideo (za pomocą tzw. balunów wideo), która pozwala na przesyłanie sygnału wizyjnego na znacznie większe odległości za pomocą skrętki. Inne opcje to zastosowanie światłowodów (dla systemów IP, ale to już znacznie droższe rozwiązanie) lub specjalnych wzmacniaczy sygnału. W takich przypadkach zawsze zalecam konsultację z doświadczonym instalatorem, który dobierze optymalne rozwiązanie.

Unikaj tych błędów: najczęstsze pułapki przy instalacji kabla wideofonu

W swojej pracy widziałem wiele instalacji, które wymagały poprawek z powodu podstawowych błędów popełnionych na etapie układania okablowania. Chcę Cię przed nimi przestrzec. Uniknięcie tych pułapek to gwarancja spokoju i bezproblemowego działania wideofonu przez lata.

Ryzykowna oszczędność, czyli dlaczego stary kabel od dzwonka to zły pomysł

Jednym z najczęstszych błędów jest próba wykorzystania starego okablowania po dzwonku, które już jest w ścianie. Kusząca perspektywa oszczędności czasu i pracy, prawda? Niestety, to ryzykowna oszczędność. Stare kable od dzwonka zazwyczaj mają zbyt mały przekrój żył, są niskiej jakości i nie są przystosowane do przesyłania sygnału wideo. Może to prowadzić do spadków napięcia, zakłóceń i niestabilnego działania wideofonu. W efekcie i tak będziesz musiał wymieniać kabel, ale z dodatkowymi kosztami i frustracją. Zawsze lepiej położyć nowy, odpowiedni przewód.

Błąd krytyczny: prowadzenie kabla wideofonu razem z przewodami zasilającymi

"Zawsze zapoznaj się z instrukcją producenta wideofonu. To klucz do bezproblemowej instalacji, ponieważ każdy model może mieć specyficzne wymagania dotyczące okablowania."

Zignorowanie instrukcji producenta: dlaczego to prosta droga do problemów?

Każdy producent wideofonu dołącza do swojego urządzenia instrukcję montażu, w której jasno określa wymagania dotyczące okablowania. Zignorowanie tych zaleceń to prosta droga do problemów. Może to skutkować nie tylko nieprawidłowym działaniem urządzenia, ale także utratą gwarancji. Zanim kupisz kabel, a nawet wideofon, zawsze zapoznaj się z instrukcją. To podstawowa zasada, którą zawsze podkreślam moim klientom.

Układanie kabla w ziemi bez rury osłonowej: dlaczego będziesz tego żałować?

Jeśli planujesz prowadzić kabel wideofonu w ziemi, nawet jeśli jest to kabel żelowany, zawsze umieść go w rurze osłonowej (peszlu). To absolutna podstawa! Peszel chroni kabel przed uszkodzeniami mechanicznymi (np. podczas prac ogrodowych), gryzoniami, a także dodatkowo przed wilgocią. Co więcej, w przypadku awarii lub konieczności wymiany kabla, umieszczenie go w rurze osłonowej pozwoli Ci na łatwe przeciągnięcie nowego przewodu bez konieczności ponownego kopania rowu. To niewielki koszt, który oszczędzi Ci mnóstwo pracy i nerwów w przyszłości.

Wybór kabla do wideofonu w 3 krokach

Podsumowując, wybór odpowiedniego kabla do wideofonu nie musi być skomplikowany, jeśli podejdziesz do niego metodycznie. Oto trzy proste kroki, które pomogą Ci podjąć właściwą decyzję i cieszyć się bezawaryjnym systemem wideofonowym.

Krok 1: Określ typ systemu (IP czy analog?)

To Twój punkt wyjścia. Zanim zaczniesz myśleć o długościach czy przekrojach, zdecyduj, czy instalujesz wideofon analogowy, czy cyfrowy (IP). Pamiętaj, że systemy IP niemal zawsze wymagają skrętki komputerowej (UTP/FTP), podczas gdy analogowe dają większą swobodę, ale skrętka i tak często jest najlepszym wyborem. Ta decyzja fundamentalnie wpłynie na dalsze kroki.

Krok 2: Zmierz odległość i oceń środowisko instalacji

Precyzyjnie zmierz odległość między panelem zewnętrznym a monitorem. To klucz do określenia wymaganego przekroju żył. Następnie dokładnie oceń środowisko instalacji: czy kabel będzie biegł w pobliżu przewodów 230V? Czy będzie narażony na warunki atmosferyczne, promieniowanie UV, a może będzie układany w ziemi? Odpowiedzi na te pytania wskażą, czy potrzebujesz kabla ekranowanego, odpornego na UV, czy żelowanego.

Przeczytaj również: Kabel 5-żyłowy do gniazdka siłowego: Podłącz bezpiecznie i bez błędów

Krok 3: Wybierz kabel z odpowiednim przekrojem i zapasem żył

Na podstawie zebranych informacji, wybierz kabel:

• Dla krótszych dystansów (do 50m) i systemów analogowych, wystarczy 0,5 mm².
• Dla dłuższych dystansów (50-100m) lub systemów IP, wybierz kabel o przekroju 0,75-0,8 mm².
• Zawsze stawiaj na zapas żył skrętka (8 żył) to bezpieczny wybór.
• Jeśli kabel biegnie blisko 230V, wybierz wersję ekranowaną (FTP).
• Do instalacji zewnętrznych lub ziemnych, koniecznie wybierz kabel odporny na UV lub żelowany, i zawsze umieść go w rurze osłonowej.

Pamiętaj, że dobrze dobrany kabel to inwestycja w spokój i niezawodność Twojego wideofonu.
