Wybór odpowiedniego kabla zasilającego do klimatyzacji to nie tylko kwestia wydajności, ale przede wszystkim bezpieczeństwa. W tym poradniku, jako Gabriel Laskowski, przeprowadzę Cię przez kluczowe aspekty doboru przewodów, zabezpieczeń i prawidłowego przygotowania instalacji elektrycznej, aby Twój klimatyzator działał niezawodnie i bez ryzyka.
Wybór kabla do klimatyzacji: kluczowe zasady dla bezpieczeństwa i prawidłowego działania
- Dla klimatyzatorów do 3,5 kW zalecany jest kabel 3x1,5 mm² lub 3x2,5 mm², a dla 5 kW i więcej minimum 3x2,5 mm², zawsze zgodnie z instrukcją producenta.
- Klimatyzator powinien być zasilany z osobnego obwodu elektrycznego, poprowadzonego bezpośrednio z rozdzielnicy.
- Niezbędne zabezpieczenia to dedykowany wyłącznik nadprądowy (np. B16) oraz wyłącznik różnicowoprądowy (RCD).
- Oprócz kabla zasilającego potrzebny jest również przewód komunikacyjny (sterujący), najczęściej 4- lub 5-żyłowy.
- Prace elektryczne muszą być wykonane przez osobę z uprawnieniami SEP, a montaż F-gazowy przez certyfikowanego instalatora.
Wybór kabla do klimatyzacji: dlaczego to kwestia bezpieczeństwa?
Zastosowanie niewłaściwego przekroju kabla lub brak dedykowanego obwodu elektrycznego dla klimatyzatora to prosta droga do poważnych problemów. Klimatyzator jest urządzeniem o stosunkowo wysokim poborze mocy. Jeśli podłączymy go do istniejącego obwodu, który już obsługuje inne sprzęty, ryzykujemy przeciążenie instalacji. Skutki mogą być bardzo nieprzyjemne: od regularnego "wybijania" bezpieczników, przez przegrzewanie się przewodów, aż po realne ryzyko pożaru. Z mojej perspektywy, jako eksperta, zawsze podkreślam, że bezpieczeństwo elektryczne to absolutny priorytet, którego nie można lekceważyć.
Ten poradnik ma za zadanie dostarczyć Ci klarownych, praktycznych wskazówek, które pomogą Ci uniknąć typowych błędów. Dowiesz się, jak prawidłowo dobrać kabel, jakie zabezpieczenia są niezbędne i dlaczego osobny obwód to inwestycja w spokój ducha. Dzięki temu będziesz mógł świadomie przygotować instalację pod klimatyzację lub zweryfikować pracę instalatora, zapewniając sobie bezpieczne i efektywne chłodzenie.
Moc klimatyzatora a przekrój kabla: fundament bezpiecznej instalacji
Dobór odpowiedniego przekroju kabla zasilającego jest fundamentem bezpiecznej i efektywnej pracy klimatyzatora. Poniższa tabela przedstawia ogólne zalecenia, jednak pamiętaj, że instrukcja producenta Twojego urządzenia jest zawsze nadrzędna.
| Moc klimatyzatora | Zalecany przekrój kabla |
|---|---|
| 2,5 kW (do 30 m²) | 3x1,5 mm² lub 3x2,5 mm² |
| 3,5 kW (do 40 m²) | 3x1,5 mm² lub 3x2,5 mm² |
| 5 kW (do 60 m²) | minimum 3x2,5 mm² |
| Powyżej 5 kW | minimum 3x2,5 mm² (często 3x4 mm²) |
Dla klimatyzatorów o mocy chłodniczej w zakresie 2,5 kW - 3,5 kW, najczęściej spotykanych w domach i mieszkaniach, optymalnym wyborem jest kabel o przekroju 3x1,5 mm² lub 3x2,5 mm². Przewód 3x1,5 mm² jest często wystarczający, zwłaszcza przy krótszych odcinkach i gdy klimatyzator nie pracuje na maksymalnych obrotach przez długi czas. Jednak wielu instalatorów, w tym ja, często rekomenduje 3x2,5 mm² jako bardziej przyszłościowe i bezpieczniejsze rozwiązanie.
Kiedy przewód 3x1,5 mm² może być wystarczający? Zazwyczaj dla mniejszych jednostek (2,5 kW) i gdy masz pewność, że instalacja jest w dobrym stanie, a długość kabla nie jest nadmierna. Jednak warto rozważyć inwestycję w kabel 3x2,5 mm² nawet dla niższych mocy. Daje to większy margines bezpieczeństwa, lepszą stabilność instalacji i mniejsze spadki napięcia, co przekłada się na dłuższą żywotność urządzenia i mniejsze ryzyko przegrzewania się przewodów. To po prostu pewniejsze rozwiązanie.
W przypadku klimatyzatorów o mocy 5 kW i większej, nie ma miejsca na kompromisy w kwestii przekroju kabla. Te urządzenia charakteryzują się znacznie większym poborem mocy, co wymaga solidniejszej instalacji elektrycznej. Próba zastosowania zbyt cienkiego przewodu w tym przypadku to niemal gwarancja problemów.
Dla klimatyzatorów 5 kW i większych, standardem jest kabel o przekroju minimum 3x2,5 mm². Jest to absolutne minimum. Jeśli moc urządzenia przekracza 4,5-5 kW, a zwłaszcza w przypadku dłuższych instalacji, niektórzy specjaliści, w tym ja, rekomendują zastosowanie przewodu 3x4 mm². Taki zapas mocy zapewnia optymalne warunki pracy, minimalizuje ryzyko przegrzewania i gwarantuje stabilne zasilanie nawet przy dużym obciążeniu.
Zawsze, ale to zawsze, instrukcja producenta klimatyzatora jest najważniejszym źródłem informacji dotyczących doboru kabla i zasilania. Producent najlepiej zna swoje urządzenie i określa optymalne parametry pracy. Opinie z internetu czy nawet ogólne zalecenia powinny być traktowane jako uzupełnienie, a nie podstawa decyzji. W razie wątpliwości, zawsze skonsultuj się z wykwalifikowanym elektrykiem lub instalatorem.
Zasilanie klimatyzacji: dedykowany obwód czy gniazdko?
Podłączanie klimatyzatora do "najbliższego gniazdka" to jeden z najczęściej popełnianych błędów i prosta droga do problemów. Istniejące obwody w domu są zazwyczaj projektowane pod określone obciążenie, a podłączenie do nich dodatkowego, energochłonnego urządzenia, jakim jest klimatyzator, może prowadzić do przeciążenia całej linii. Efektem są nie tylko regularnie wybijające bezpieczniki, ale co gorsza, ryzyko uszkodzenia instalacji, a nawet pożaru. Zdecydowanie odradzam takie rozwiązania.
Dedykowany obwód elektryczny to inwestycja w spokój i bezpieczeństwo. Oznacza to, że klimatyzator ma swoją własną, niezależną linię zasilającą, poprowadzoną bezpośrednio z rozdzielnicy. Dzięki temu urządzenie pracuje stabilnie, bez ryzyka przeciążenia innych obwodów domowych i bez zakłóceń. To podstawa prawidłowego i długotrwałego działania Twojej klimatyzacji.
Kluczowe korzyści wynikające z zastosowania osobnej linii zasilającej dla klimatyzatora:
- Bezpieczeństwo: Minimalizuje ryzyko przegrzewania się przewodów i pożaru.
- Stabilność pracy: Zapewnia stałe i odpowiednie napięcie dla urządzenia, co przekłada się na jego efektywność i żywotność.
- Brak przeciążeń: Eliminujesz problem "wybijających" bezpieczników i zakłóceń w pracy innych urządzeń domowych.
- Zgodność z normami: Spełnia wymogi bezpieczeństwa i przepisów budowlanych.
Prawidłowo przygotowany obwód elektryczny dla klimatyzacji powinien wyglądać następująco:
- Rozdzielnica: Zaczyna się od głównej rozdzielnicy elektrycznej w budynku.
- Dedykowany wyłącznik nadprądowy: W rozdzielnicy montowany jest osobny wyłącznik nadprądowy (bezpiecznik) o wartości dobranej do mocy klimatyzatora i przekroju kabla (np. B16 dla większości domowych klimatyzatorów).
- Wyłącznik różnicowoprądowy (RCD): Cały obwód powinien być chroniony wyłącznikiem różnicowoprądowym, który zapewnia ochronę przed porażeniem.
- Przewód zasilający: Od rozdzielnicy prowadzony jest dedykowany przewód zasilający (np. 3x2,5 mm²) bezpośrednio do miejsca montażu jednostki zewnętrznej lub wewnętrznej klimatyzatora.
- Punkt przyłączeniowy: Kabel zakończony jest w puszce przyłączeniowej lub bezpośrednio w zaciskach jednostki klimatyzatora.
Inne przewody w instalacji klimatyzacji: co jeszcze musisz wiedzieć?
Oprócz głównego kabla zasilającego, w instalacji klimatyzacji typu split kluczową rolę odgrywa również przewód sterujący, często nazywany komunikacyjnym. To on jest odpowiedzialny za przesyłanie sygnałów między jednostką wewnętrzną a zewnętrzną. Dzięki niemu jednostki "rozmawiają" ze sobą, synchronizując pracę sprężarki, wentylatorów i innych komponentów, co pozwala na efektywne chłodzenie lub grzanie.
Liczba żył w kablu komunikacyjnym zależy od producenta i modelu urządzenia. Najczęściej spotykane są kable 4- lub 5-żyłowe. Typowe przekroje to 4x1,5 mm², 5x1,5 mm² lub 5x2,5 mm². Zawsze należy sprawdzić instrukcję montażu konkretnego modelu klimatyzatora, aby upewnić się, jaki typ przewodu komunikacyjnego jest wymagany. Niewłaściwy przewód może skutkować błędami w komunikacji i nieprawidłową pracą urządzenia.

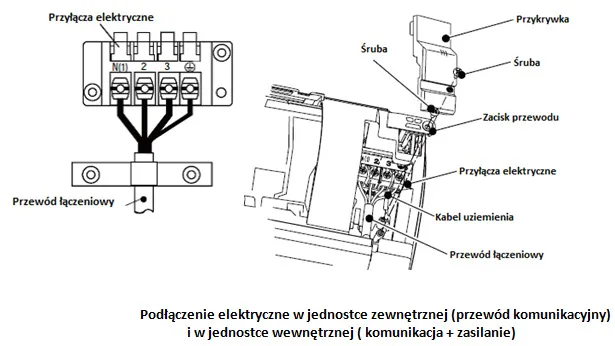

Warto również wiedzieć, że sposób podłączenia zasilania może się różnić. W niektórych modelach klimatyzatorów zasilanie 230V doprowadzane jest bezpośrednio do jednostki zewnętrznej. W innych przypadkach, zasilanie podłącza się do jednostki wewnętrznej, a następnie z niej wyprowadza się przewód zasilający do jednostki zewnętrznej (zazwyczaj tym samym przewodem, co komunikacyjny, jeśli producent przewidział taką opcję). Ten aspekt ma kluczowe znaczenie dla planowania trasy kabli i musi być zgodny z zaleceniami producenta.
Niezbędne zabezpieczenia elektryczne: Twoja ochrona przed ryzykiem
Każda instalacja elektryczna, a w szczególności ta zasilająca urządzenie o znacznym poborze mocy, musi być odpowiednio zabezpieczona. Podstawowym elementem jest wyłącznik nadprądowy (bezpiecznik). Jego zadaniem jest ochrona przewodów przed skutkami przeciążeń i zwarć. Dla większości domowych klimatyzatorów o mocy do 3,5-5 kW najczęściej stosuje się wyłącznik typu B16 (o wartości 16 Amperów). Dobór wartości wyłącznika musi być zgodny z mocą urządzenia i przekrojem kabla zbyt duży nie ochroni przewodów, zbyt mały będzie często "wybijał".
Niezwykle ważnym, a w Polsce obowiązkowym elementem dla nowych obwodów elektrycznych, jest wyłącznik różnicowoprądowy (RCD). Jego funkcja polega na ochronie ludzi przed porażeniem prądem elektrycznym w przypadku uszkodzenia izolacji lub bezpośredniego kontaktu z elementami pod napięciem. RCD monitoruje równowagę prądu w obwodzie i w razie wykrycia nawet niewielkiej różnicy (upływu prądu), natychmiast odłącza zasilanie. To Twoja pierwsza linia obrony przed poważnymi wypadkami.
Oprócz podstawowych zabezpieczeń, warto rozważyć instalację dodatkowej ochrony przeciwprzepięciowej dla klimatyzatora. Przepięcia, często wywołane uderzeniami piorunów lub awariami w sieci energetycznej, mogą poważnie uszkodzić elektronikę urządzenia. Ochronnik przepięciowy (SPD) może zapobiec takim zniszczeniom, co jest szczególnie istotne w przypadku droższych i bardziej zaawansowanych modeli klimatyzatorów.
Unikaj tych błędów: najczęstsze pułapki przy instalacji kabla do klimatyzacji
Z mojego doświadczenia wiem, że wiele problemów z klimatyzacją wynika z błędów popełnionych na etapie przygotowania instalacji elektrycznej. Jednym z najbardziej krytycznych jest zastosowanie kabla o zbyt małym przekroju. Przewody poddawane nadmiernemu obciążeniu zaczynają się przegrzewać. To nie tylko prowadzi do zwiększonego zużycia energii i niestabilnej pracy klimatyzatora, ale przede wszystkim stwarza ogromne ryzyko pożaru. Izolacja może ulec stopieniu, a w konsekwencji może dojść do zwarcia i zapłonu.
Kolejnym poważnym błędem jest ignorowanie wymogu osobnego obwodu dla klimatyzacji. Podłączenie urządzenia do istniejącego gniazdka, które już obsługuje inne sprzęty AGD, niemal na pewno doprowadzi do przeciążenia instalacji. Skutki to nie tylko frustrujące "wybijanie" bezpieczników, ale także przyspieszone zużycie komponentów elektrycznych w ścianach i gniazdkach, co z czasem może prowadzić do poważnych awarii i kosztownych napraw.
Na koniec, muszę stanowczo podkreślić ryzyko samodzielnego podłączania klimatyzacji bez odpowiednich uprawnień. Prace elektryczne w Polsce muszą być wykonywane przez osoby posiadające świadectwo kwalifikacyjne SEP (Stowarzyszenia Elektryków Polskich), potwierdzające ich wiedzę i umiejętności. Podłączanie czynnika chłodniczego (tzw. F-gazów) wymaga z kolei specjalnych uprawnień F-gazowych. Próba samodzielnej instalacji bez kwalifikacji to nie tylko narażanie się na niebezpieczeństwo porażenia prądem czy wycieku szkodliwego czynnika, ale także utrata gwarancji na urządzenie i niezgodność z przepisami prawnymi.Checklista idealnej instalacji elektrycznej pod klimatyzację
Zanim przystąpisz do montażu klimatyzacji, upewnij się, że Twoja instalacja elektryczna jest przygotowana zgodnie z zasadami bezpieczeństwa i dobrymi praktykami. Oto kluczowe punkty do zweryfikowania:
- Przekrój kabla zasilającego: Czy jest zgodny z instrukcją producenta klimatyzatora i wystarczający dla jego mocy (np. 3x1,5 mm² dla 2,5 kW, 3x2,5 mm² dla 3,5-5 kW, 3x4 mm² dla >5 kW)?
- Dedykowany obwód: Czy klimatyzator będzie zasilany z osobnego obwodu poprowadzonego bezpośrednio z rozdzielnicy?
- Wyłącznik nadprądowy: Czy w rozdzielnicy jest dedykowany wyłącznik nadprądowy (bezpiecznik) o odpowiedniej wartości (np. B16)?
- Wyłącznik różnicowoprądowy (RCD): Czy obwód jest chroniony wyłącznikiem różnicowoprądowym?
- Przewód komunikacyjny: Czy masz odpowiedni przewód sterujący (np. 4x1,5 mm² lub 5x1,5 mm²) zgodny z modelem klimatyzatora?
- Zgodność z instrukcją: Czy cała instalacja elektryczna jest zgodna z zaleceniami producenta klimatyzatora?
Pamiętaj, że prace związane z podłączeniem elektrycznym (od rozdzielnicy do klimatyzatora) powinny być wykonane przez wykwalifikowanego elektryka z uprawnieniami SEP. Natomiast montaż jednostek klimatyzacji i połączenie układu chłodniczego z czynnikiem F-gazowym musi wykonać certyfikowany instalator z uprawnieniami F-gazowymi. To rozgraniczenie ról jest kluczowe dla bezpieczeństwa, prawidłowego działania urządzenia i zachowania gwarancji.
