Wybór odpowiedniego przewodu elektrycznego to jeden z najważniejszych aspektów bezpieczeństwa i niezawodności każdej instalacji. Jeśli zastanawiasz się, jaki kabel będzie optymalny do podłączenia urządzenia o mocy 6 kW do standardowej instalacji jednofazowej 230V, ten artykuł dostarczy Ci precyzyjnych informacji i praktycznych wskazówek, które pomogą podjąć świadomą decyzję.
Bezpieczny wybór kabla dla 6 kW 230V rekomendowany przekrój i czynniki kluczowe
- Dla mocy 6 kW (6000 W) i napięcia 230 V, prąd znamionowy wynosi około 26,09 A.
- Zabezpieczenie nadprądowe dla takiego obwodu powinno wynosić 32 A (charakterystyka B lub C).
- Przekrój przewodu 2,5 mm² jest zdecydowanie niewystarczający i niezgodny z normami bezpieczeństwa.
- Przekrój 4 mm² jest minimalnie dopuszczalny tylko na bardzo krótkich odcinkach i w korzystnych warunkach chłodzenia, lecz nie jest rekomendowany.
- Najbezpieczniejszym i zalecanym rozwiązaniem jest zastosowanie kabla miedzianego o przekroju żył 6 mm² (np. YDYp 3x6).
- Długość kabla, sposób ułożenia i temperatura otoczenia mają kluczowy wpływ na jego obciążalność prądową i spadki napięcia.
Dobór kabla do mocy 6 kW dlaczego to tak ważne?
Prawidłowy dobór kabla do urządzenia o mocy 6 kW jest absolutnie kluczowy, a ja jako elektryk z doświadczeniem widziałem wiele problemów wynikających z zaniedbania tego etapu. Urządzenia o takiej mocy, jak na przykład płyty indukcyjne, piekarniki elektryczne, bojlery czy niektóre grzejniki elektryczne, generują znaczne obciążenie prądowe. Niewłaściwie dobrany przewód może prowadzić do poważnych konsekwencji, zagrażających bezpieczeństwu domowników i mienia.
Głównymi ryzykami związanymi z zastosowaniem zbyt cienkiego kabla są przegrzewanie się instalacji, a w skrajnych przypadkach nawet pożar. Przewód, który nie jest w stanie odprowadzić odpowiedniej ilości ciepła, będzie się nagrzewał, co przyspiesza degradację izolacji i zwiększa ryzyko zwarcia. Ponadto, zbyt mały przekrój kabla skutkuje nadmiernym spadkiem napięcia, co może prowadzić do nieprawidłowego działania urządzenia, a nawet jego uszkodzenia, a także do niepotrzebnych strat energii.
Warto pamiętać o podstawowej zależności, która rządzi elektrycznością: Moc (P) = Napięcie (U) × Prąd (I). To właśnie z tej formuły wynika, jak duży prąd będzie płynął przez przewód, a co za tym idzie, jaki przekrój będzie potrzebny, aby bezpiecznie go obsłużyć. Ignorowanie tej zasady to proszenie się o kłopoty.
Obliczanie prądu roboczego kluczowy krok do bezpiecznej instalacji
Zanim wybierzemy odpowiedni przekrój kabla, musimy dokładnie wiedzieć, jaki prąd będzie przez niego płynął. Dla urządzenia o mocy 6000 W (6 kW) i standardowym napięciu jednofazowym 230 V w Polsce, obliczenia są proste: I = P/U = 6000 W / 230 V ≈ 26,09 A. Ta wartość prądu znamionowego jest fundamentem do dalszych decyzji, zarówno w kwestii doboru kabla, jak i odpowiedniego zabezpieczenia nadprądowego. Musimy zapewnić, że nasz przewód będzie w stanie bezpiecznie przewodzić ten prąd przez długi czas, bez przegrzewania się.
Mając obliczony prąd roboczy wynoszący około 26,09 A, kolejnym krokiem jest dobór odpowiedniego zabezpieczenia nadprądowego, czyli popularnego bezpiecznika. W instalacjach domowych stosuje się zazwyczaj wyłączniki automatyczne o charakterystyce B lub C. Dla prądu 26,09 A, najbliższym wyższym standardowym zabezpieczeniem jest wyłącznik o wartości 32 A. Co prawda, często dąży się do stosowania zabezpieczeń 25 A ze względu na ich powszechność, ale w tym przypadku oznaczałoby to, że przy pełnym obciążeniu urządzenie mogłoby wyzwalać zabezpieczenie, co jest niepożądane i frustrujące. Dlatego 32 A jest tutaj optymalnym wyborem, zapewniającym stabilną pracę.
Przekrój kabla analiza najpopularniejszych opcji i rekomendacje
Przyjrzyjmy się teraz najpopularniejszym przekrojom kabli miedzianych w kontekście naszego obciążenia 26,09 A. Zacznijmy od 2,5 mm². Jest to przekrój powszechnie stosowany w domowych obwodach gniazdowych, zazwyczaj zabezpieczony bezpiecznikiem 16 A. Jego obciążalność długotrwała jest znacznie niższa niż 26 A, co czyni go zdecydowanie niewystarczającym i niebezpiecznym dla urządzenia o mocy 6 kW. Użycie takiego kabla grozi przegrzewaniem, uszkodzeniem izolacji, a w konsekwencji pożarem. Jestem stanowczo przeciwny stosowaniu go w tej sytuacji.

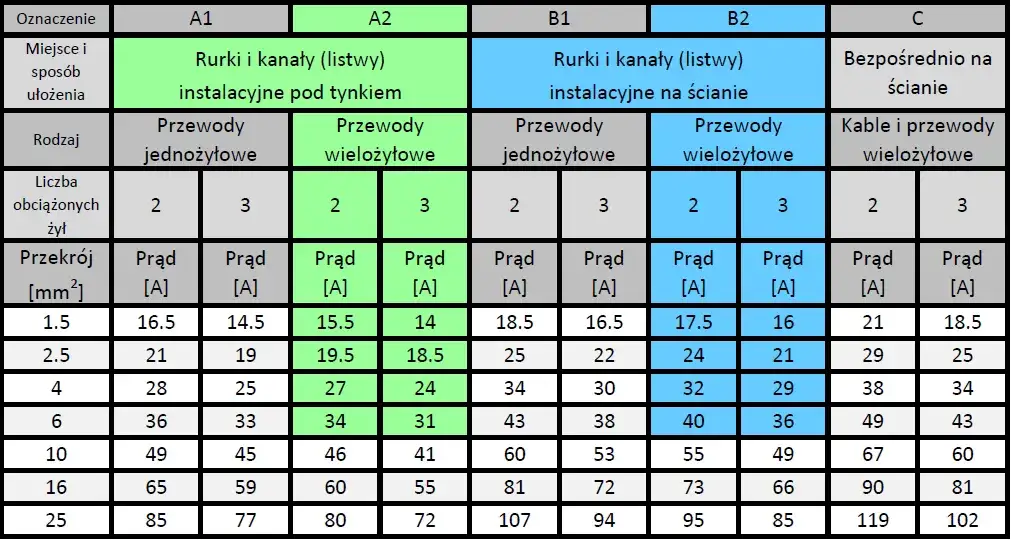

Następny w kolejce jest przekrój 4 mm². Obciążalność długotrwała kabla YDYp 3x4 mm² ułożonego w tynku (sposób A1/A2) wynosi około 25-27 A. Jak widać, jest to wartość graniczna, bardzo zbliżona do naszego prądu roboczego 26,09 A. Oznacza to, że ten przekrój jest minimalnie dopuszczalny, ale tylko na bardzo krótkich odcinkach i w idealnych warunkach chłodzenia. W praktyce nie jest to rozwiązanie rekomendowane, ponieważ nie zapewnia żadnego marginesu bezpieczeństwa. Wystarczy nieco gorsze chłodzenie, dłuższy odcinek kabla czy wyższa temperatura otoczenia, aby przekroczyć jego bezpieczne parametry pracy.
Dlatego też, z pełnym przekonaniem zalecam zastosowanie kabla miedzianego o przekroju 6 mm². Obciążalność długotrwała kabla YDYp 3x6 mm² ułożonego w tynku wynosi około 33-36 A. To zapewnia odpowiedni zapas bezpieczeństwa, minimalizuje ryzyko przegrzania, znacznie ogranicza spadki napięcia i jest zgodne z dobrą praktyką inżynierską dla obciążenia 6 kW. Wybierając 6 mm², masz pewność, że instalacja będzie działać stabilnie i bezpiecznie przez wiele lat.
| Przekrój kabla (mm²) | Przybliżona obciążalność długotrwała (A) dla YDYp w tynku |
|---|---|
| 2,5 | Poniżej 20 A (niewystarczający) |
| 4 | 25-27 A (graniczny, niezalecany) |
| 6 | 33-36 A (rekomendowany, bezpieczny) |
Długość kabla jak spadki napięcia wpływają na bezpieczny wybór
Długość kabla to czynnik, który często jest niedoceniany, a ma ogromne znaczenie dla bezpieczeństwa i efektywności instalacji. Wraz ze wzrostem długości przewodu rośnie jego rezystancja, co prowadzi do zjawiska spadku napięcia. Jest to nic innego jak utrata części energii elektrycznej w postaci ciepła na samym kablu, zanim dotrze ona do urządzenia. Zbyt duży spadek napięcia może sprawić, że urządzenie nie będzie działać z pełną mocą, a w skrajnych przypadkach może ulec uszkodzeniu.
Polskie normy (PN-HD 60364-5-52) są w tej kwestii bardzo precyzyjne i dopuszczają maksymalny spadek napięcia od złącza do odbiornika na poziomie 4%. Przekroczenie tej wartości jest niedopuszczalne. W mojej praktyce zawsze staram się trzymać znacznie poniżej tej granicy, aby zapewnić optymalne warunki pracy dla urządzeń.
Weźmy praktyczny przykład dla naszego obciążenia 6 kW. Jeśli zastosujemy kabel 4 mm² na odcinku 15-20 metrów, spadek napięcia może zbliżyć się do wartości granicznej 4%. To oznacza, że urządzenie będzie pracować na niższym napięciu, a kabel będzie się niepotrzebnie nagrzewał. Natomiast kabel 6 mm² na tej samej długości zapewni znacznie mniejszy spadek napięcia, gwarantując stabilną i bezpieczną pracę urządzenia. Im dłuższa trasa, tym bardziej widoczna jest przewaga grubszego kabla, dlatego zawsze warto rozważyć większy przekrój przy dłuższych odcinkach.
Sposób ułożenia kabla a jego obciążalność i bezpieczeństwo
Warunki chłodzenia przewodu mają bezpośredni i bardzo istotny wpływ na jego obciążalność prądową oraz ogólne bezpieczeństwo instalacji. Kabel, który nie może swobodnie oddawać ciepła do otoczenia, będzie się przegrzewał nawet przy prądzie niższym niż jego znamionowa obciążalność. Dlatego sposób ułożenia jest tak ważny.
- Kable ułożone w tynku (sposób A1, A2): To najpopularniejszy sposób w instalacjach domowych. Warunki chłodzenia są tutaj umiarkowane, ponieważ tynk stanowi pewną izolację termiczną. Standardowe tabele obciążalności dla kabli YDYp często odnoszą się właśnie do tego sposobu ułożenia.
- Kable ułożone w rurach instalacyjnych (peszlu): Prowadzenie kabli w rurach, zwłaszcza gdy rury są ciasno wypełnione, pogarsza warunki chłodzenia. Powietrze wewnątrz rury działa jak izolator, utrudniając rozpraszanie ciepła. W takich przypadkach obciążalność kabla jest niższa i należy stosować odpowiednie współczynniki korekcyjne.
- Kable prowadzone na wolnym powietrzu: To najlepsze warunki chłodzenia. Kable mają swobodny dostęp do otoczenia, co pozwala im efektywnie oddawać ciepło. Ich obciążalność jest w tym przypadku najwyższa.
- Kable prowadzone w izolacji termicznej (np. wełna mineralna, styropian): Jest to sytuacja, na którą trzeba zwrócić szczególną uwagę. Izolacja termiczna, choć świetna dla budynków, jest zabójcza dla kabli. Całkowite lub częściowe prowadzenie kabla w warstwie izolacji (np. w ścianie ocieplonej wełną) drastycznie obniża jego obciążalność prądową. W takich przypadkach często konieczne jest zastosowanie znacznie grubszego przekroju lub poprowadzenie kabla w specjalnych kanałach wentylowanych, aby uniknąć przegrzewania.
YDYp czy YKY wybór odpowiedniego typu przewodu do instalacji
Na polskim rynku dominują dwa typy kabli, które warto rozważyć w kontekście instalacji domowej: YDYp i YKY. YDYp (lub YDY) to najpopularniejszy przewód instalacyjny, przeznaczony do układania pod tynkiem, w rurach instalacyjnych lub na stałe w suchych i wilgotnych pomieszczeniach. Charakteryzuje się żyłami miedzianymi jednodrutowymi (litera "D" w symbolu), izolacją oraz powłoką polwinitową (litera "Y"). Wersja "p" oznacza przewód płaski, co ułatwia układanie pod tynkiem. Dla obwodu jednofazowego z ochroną, niezbędny jest kabel 3-żyłowy, np. YDYp 3x6 mm², który zawiera żyłę fazową (L), neutralną (N) i ochronną (PE).
Z kolei YKY to kabel ziemny. Posiada wzmocnioną izolację polwinitową (Y) i powłokę polwinitową (Y), co sprawia, że jest znacznie bardziej odporny na uszkodzenia mechaniczne, wilgoć i inne czynniki środowiskowe. Jest przeznaczony do układania bezpośrednio w ziemi, na zewnątrz budynków lub w miejscach, gdzie wymagana jest większa odporność mechaniczna. Jeśli planujesz doprowadzenie zasilania do urządzenia na zewnątrz lub w odległym budynku gospodarczym, YKY będzie znacznie lepszym i bezpieczniejszym wyborem niż YDYp.- 3x6: Oznacza, że kabel posiada 3 żyły o przekroju 6 mm² każda. W instalacjach jednofazowych są to zazwyczaj żyła fazowa (L), neutralna (N) i ochronna (PE).
Przeczytaj również: Kuna niszczy kable? Zrozum jej instynkt i chroń swój majątek.
Ostateczna checklista wyboru kabla 6kW 230V
Aby upewnić się, że wybierasz odpowiedni kabel dla swojego urządzenia o mocy 6 kW i napięciu 230 V, przejdź przez poniższą listę kontrolną:
- Oblicz prąd znamionowy: Pamiętaj, że dla 6 kW przy 230 V prąd wynosi około 26,09 A. To punkt wyjścia do wszystkich decyzji.
- Dobierz zabezpieczenie nadprądowe: Zastosuj wyłącznik automatyczny o wartości 32 A (charakterystyka B lub C), aby zapewnić bezpieczną i stabilną pracę bez niepotrzebnych wyłączeń.
- Wybierz przekrój przewodu: Bezwzględnie zalecam miedziany kabel o przekroju żył 6 mm² (np. YDYp 3x6 mm²). To zapewnia odpowiedni margines bezpieczeństwa, minimalizuje ryzyko przegrzania i spadków napięcia. Przekrój 4 mm² jest ryzykowny, a 2,5 mm² absolutnie niedopuszczalny.
- Uwzględnij długość kabla: Przy dłuższych odcinkach (powyżej 15-20 metrów) przewaga kabla 6 mm² nad 4 mm² w kontekście spadków napięcia staje się kluczowa. Zawsze dąż do tego, aby spadek napięcia nie przekraczał 4%.
- Zwróć uwagę na sposób ułożenia: Kable ułożone w tynku, w rurach lub w izolacji termicznej mają gorsze warunki chłodzenia. Pamiętaj, że prowadzenie kabla w wełnie mineralnej czy styropianie drastycznie obniża jego obciążalność i może wymagać zwiększenia przekroju lub zastosowania specjalnych rozwiązań.
- Wybierz odpowiedni typ kabla: Do instalacji wewnętrznych pod tynkiem wybierz YDYp 3x6 mm². Jeśli kabel ma być układany w ziemi lub w trudnych warunkach zewnętrznych, zastosuj YKY 3x6 mm².
- Zawsze stawiaj bezpieczeństwo na pierwszym miejscu: Lepiej zainwestować w nieco droższy, ale bezpieczny kabel, niż ryzykować awarię, uszkodzenie sprzętu czy, co gorsza, pożar.
