Kabel do przyłącza domu: Miedź czy aluminium? Jaki przekrój wybrać?

Wybór odpowiedniego kabla do przyłącza energetycznego domu to jedna z tych decyzji, która na pierwszy rzut oka wydaje się techniczna i skomplikowana, ale ma fundamentalne znaczenie dla bezpieczeństwa, funkcjonalności i przyszłych kosztów eksploatacji Twojego budynku. Jako ktoś, kto na co dzień zajmuje się instalacjami, mogę z całą pewnością stwierdzić, że błędy na tym etapie potrafią być niezwykle kosztowne, prowadząc do konieczności kosztownych przeróbek, a nawet wymiany całej instalacji. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć kluczowe aspekty doboru przewodu zasilającego, od mocy przyłączeniowej, przez typy kabli, aż po formalności i zasady układania w ziemi, tak abyś mógł podjąć świadomą decyzję i uniknąć niepotrzebnych problemów.

Czym jest moc przyłączeniowa i dlaczego nie warto na niej oszczędzać?

Moc przyłączeniowa to nic innego jak maksymalna moc, jaką Twój dom może pobierać z sieci energetycznej w danym momencie. Jest to absolutnie kluczowy parametr, który decyduje o tym, ile urządzeń elektrycznych możesz jednocześnie uruchomić bez ryzyka przeciążenia instalacji czy wybijania bezpieczników. Wielu inwestorów, chcąc zaoszczędzić na początkowych kosztach, decyduje się na minimalną moc przyłączeniową. Moje doświadczenie pokazuje jednak, że to krótkowzroczne podejście. Przyszłość energetyczna naszych domów to coraz więcej urządzeń o dużym poborze prądu: pompy ciepła, rekuperacja, klimatyzacja, a przede wszystkim ładowarki do samochodów elektrycznych. Oszczędność na tym etapie może skutkować koniecznością późniejszego zwiększania mocy, co jest procesem kosztownym i czasochłonnym, wymagającym często wymiany kabla przyłączeniowego i ponownych formalności z zakładem energetycznym. Zawsze warto przewidzieć przyszłe potrzeby i zainwestować w nieco większą moc przyłączeniową, niż wynikałoby to z bieżących obliczeń to inwestycja, która się zwróci.

Jak obliczyć potrzebną moc? Urządzenia, które musisz uwzględnić (indukcja, pompa ciepła)

Obliczenie zapotrzebowania na moc nie musi być skomplikowane, ale wymaga uwzględnienia wszystkich istotnych odbiorników energii w Twoim domu. Pamiętaj, że nie wszystkie urządzenia będą pracować jednocześnie z pełną mocą, dlatego stosuje się tzw. współczynnik jednoczesności. Niemniej jednak, są pewne urządzenia, które mają znaczący wpływ na szczytowe zapotrzebowanie i zawsze powinny być brane pod uwagę. Z mojego doświadczenia wynika, że kluczowe jest uwzględnienie poniższych:

• Płyta indukcyjna: Zazwyczaj 7-11 kW. To jeden z największych „pożeraczy” prądu w kuchni.
• Piekarnik elektryczny: Około 2-3,5 kW.
• Pompa ciepła: W zależności od typu i mocy, od 3 kW do nawet 10 kW (szczególnie w szczytowych momentach pracy).
• Klimatyzacja: 2-5 kW na jednostkę, w zależności od mocy chłodniczej.
• Podgrzewacz wody (przepływowy): Jeśli planujesz, to nawet 18-24 kW, co znacząco podnosi zapotrzebowanie.
• Sauna elektryczna: 6-9 kW.

Zsumuj moce tych urządzeń, które mogą pracować jednocześnie, a następnie dodaj rezerwę na mniejsze sprzęty i oświetlenie. To da Ci realistyczny obraz potrzebnej mocy.

Planujesz auto elektryczne? Sprawdź, jak ładowarka wpłynie na Twoje zapotrzebowanie

W dobie rosnącej popularności samochodów elektrycznych, kwestia ładowarki domowej staje się nieodłącznym elementem planowania instalacji elektrycznej. Standardowa ładowarka typu wallbox o mocy 11 kW to znaczące obciążenie dla domowej sieci. Jeśli planujesz zakup samochodu elektrycznego w najbliższych latach, koniecznie uwzględnij to w swoim zapotrzebowaniu na moc przyłączeniową. Dodatkowe 11 kW to często różnica między standardowym przyłączem 12-16 kW a koniecznością zwiększenia mocy do 20 kW lub więcej. Pominięcie tego aspektu może skutkować tym, że po zakupie auta będziesz musiał wybierać między ładowaniem samochodu a gotowaniem obiadu na płycie indukcyjnej, co jest po prostu niewygodne i frustrujące. Warto pomyśleć o tym zawczasu.

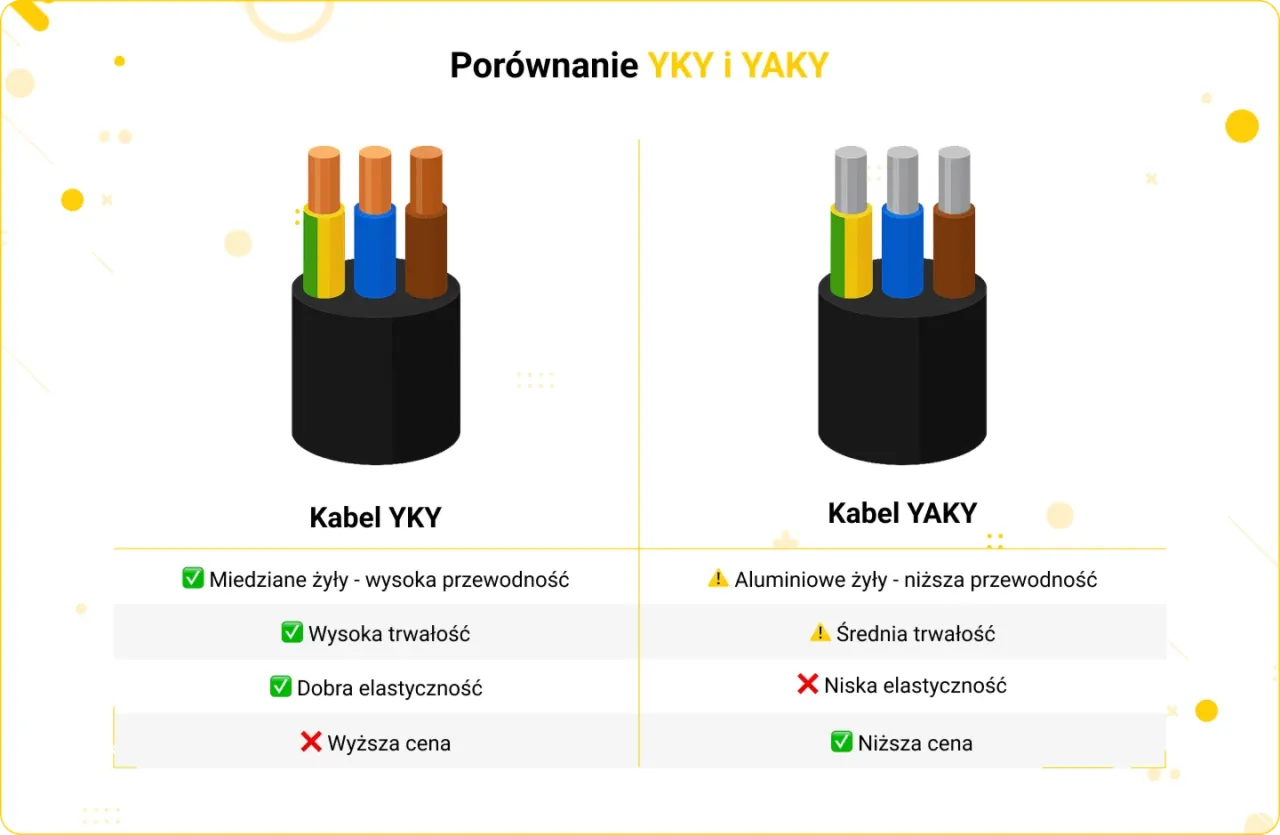

Miedź kontra aluminium: odwieczna walka materiałów

Wybór materiału, z którego wykonany jest kabel przyłączeniowy, to jedna z fundamentalnych decyzji, przed którą staniesz. Na rynku dominują dwa typy: miedziane (YKY) i aluminiowe (YAKY). Każdy z nich ma swoje unikalne właściwości, zalety i wady, które warto dokładnie przeanalizować przed podjęciem ostatecznej decyzji. Jako praktyk, zawsze staram się przedstawić pełen obraz, aby inwestor mógł świadomie wybrać najlepsze rozwiązanie dla siebie.

Kabel YKY (miedziany): Kiedy jest absolutnie najlepszym wyborem?

Kabel YKY, czyli miedziany kabel ziemny w izolacji polwinitowej, to obecnie najczęściej rekomendowany i stosowany wybór do przyłączy domów jednorodzinnych. Miedź jest materiałem o znacznie lepszych właściwościach przewodzących niż aluminium, co przekłada się na wyższą efektywność i mniejsze straty energii. Moim zdaniem, jest to absolutnie najlepszy wybór w większości standardowych sytuacji, zwłaszcza gdy zależy nam na trwałości, niezawodności i przyszłościowym planowaniu. Jego elastyczność ułatwia montaż, a odporność na korozję i uszkodzenia mechaniczne sprawia, że jest to inwestycja na lata.

Zalety miedzi: Wyższa przewodność, trwałość i mniejszy przekrój

• Wyższa przewodność elektryczna: Miedź przewodzi prąd o około 60% lepiej niż aluminium, co oznacza mniejsze straty energii i mniejsze nagrzewanie się kabla.
• Większa trwałość i odporność: Kable miedziane są bardziej odporne na uszkodzenia mechaniczne i korozję, co jest kluczowe w instalacjach ziemnych.
• Mniejszy przekrój: Dzięki lepszej przewodności, dla tej samej mocy przyłączeniowej można zastosować mniejszy przekrój kabla miedzianego (np. YKY 5x10 mm² zamiast YAKY 5x16 mm²), co ułatwia układanie i zmniejsza objętość wykopu.
• Większa elastyczność: Miedź jest bardziej plastyczna, co ułatwia układanie kabla, zwłaszcza na zakrętach czy w ciasnych przestrzeniach.

Wady kabla YKY: Czy wyższa cena zawsze się opłaca?

Główną i w zasadzie jedyną znaczącą wadą kabla YKY jest jego wyższa cena w porównaniu do kabla aluminiowego. Różnica w cenie może być odczuwalna, zwłaszcza przy dłuższych odcinkach przyłącza. Jednakże, z perspektywy długoterminowej, uważam, że inwestycja w miedź zazwyczaj się opłaca. Mniejszy przekrój może obniżyć koszty prac ziemnych, a większa trwałość i niezawodność minimalizują ryzyko awarii i konieczności kosztownych napraw w przyszłości. W mojej ocenie, wyższa cena początkowa jest rekompensowana spokojem i pewnością działania przez wiele lat.

Kabel YAKY (aluminiowy): Inteligentna oszczędność czy ryzyko?

Kabel YAKY (aluminiowy kabel ziemny) to tańsza alternatywa dla miedzi. Jego zastosowanie może być uzasadnione w specyficznych sytuacjach, na przykład przy bardzo długich odcinkach przyłącza (powyżej 40-50 metrów), gdzie różnica w cenie materiału staje się naprawdę znacząca. Należy jednak pamiętać, że aluminium ma gorsze właściwości przewodzące, co oznacza, że dla tej samej obciążalności prądowej konieczne jest zastosowanie kabla o znacznie większym przekroju niż w przypadku miedzi. To z kolei może wpływać na koszty prac ziemnych i trudność układania.

Zalety aluminium: Kiedy niższy koszt ma kluczowe znaczenie?

• Niższy koszt: To bez wątpienia największa zaleta kabla aluminiowego. Przy ograniczonym budżecie lub bardzo długich odcinkach przyłącza, niższa cena może być decydującym argumentem.
• Lżejszy: Aluminium jest lżejsze od miedzi, co może ułatwiać transport i manipulację kablem, choć przy typowych długościach przyłącza domowego nie jest to kluczowy czynnik.

Wady kabla YAKY: Większy przekrój, mniejsza elastyczność i wymagania montażowe

• Większy przekrój: Dla tej samej obciążalności prądowej, kabel aluminiowy musi mieć większy przekrój niż miedziany, co oznacza grubszy kabel i potencjalnie większe koszty wykopu.
• Mniejsza elastyczność i większa sztywność: Aluminium jest bardziej sztywne i mniej elastyczne, co utrudnia układanie kabla, zwłaszcza w narożnikach i ciasnych miejscach. Jest też bardziej podatne na pękanie przy zginaniu.
• Podatność na korozję elektrochemiczną: Przy łączeniu aluminium z miedzią (np. w skrzynce pomiarowej) konieczne jest stosowanie specjalnych złączek bimetalicznych (Al/Cu), aby zapobiec korozji elektrochemicznej i utracie kontaktu.
• Mniejsza odporność na uszkodzenia mechaniczne: Aluminium jest bardziej miękkie niż miedź, co czyni kabel bardziej podatnym na uszkodzenia podczas układania i eksploatacji.

Jak dobrać prawidłowy przekrój kabla, by spać spokojnie?

Dobór odpowiedniego przekroju kabla to jeden z najważniejszych aspektów projektowania przyłącza. To nie tylko kwestia ekonomii, ale przede wszystkim bezpieczeństwa i prawidłowego funkcjonowania całej instalacji. Zbyt mały przekrój może prowadzić do poważnych problemów, natomiast zbyt duży to niepotrzebny wydatek. Postaram się wyjaśnić, jak znaleźć ten złoty środek.

Zrozumieć przekrój: dlaczego "grubszy" nie zawsze znaczy "lepszy"?

Przekrój kabla, wyrażany w milimetrach kwadratowych (mm²), określa grubość żył przewodzących prąd. Im większy przekrój, tym większa zdolność kabla do przewodzenia prądu bez nadmiernego nagrzewania się i spadków napięcia. Intuicja podpowiada, że "grubszy" kabel to zawsze lepsze rozwiązanie, ale to nie do końca prawda. Zbyt duży przekrój to przede wszystkim niepotrzebnie wyższe koszty zakupu kabla, a także większa trudność w jego układaniu i podłączaniu. Z kolei zbyt mały przekrój to poważne ryzyko: kabel będzie się przegrzewał, co może doprowadzić do uszkodzenia izolacji, zwarcia, a nawet pożaru. Dodatkowo, zbyt mały przekrój powoduje nadmierne spadki napięcia, co negatywnie wpływa na pracę urządzeń elektrycznych i zwiększa straty energii.

Obciążalność prądowa a spadki napięcia: dwa filary bezpiecznej instalacji

Dwa kluczowe parametry, które musimy wziąć pod uwagę przy doborze przekroju kabla, to jego obciążalność prądowa i dopuszczalny spadek napięcia. Obciążalność prądowa to maksymalny prąd, jaki kabel może bezpiecznie przewodzić w sposób ciągły, bez przekraczania dopuszczalnej temperatury. Jest to parametr zależny od materiału, przekroju, sposobu ułożenia (np. w ziemi, w powietrzu) i temperatury otoczenia. Spadek napięcia natomiast to różnica potencjału między początkiem a końcem kabla, spowodowana jego rezystancją. Zbyt duży spadek napięcia oznacza, że urządzenia na końcu linii otrzymają niższe napięcie niż nominalne, co może prowadzić do ich nieprawidłowej pracy, a nawet uszkodzenia. Zgodnie z normą PN-HD 60364-5-52, dopuszczalny spadek napięcia w instalacji odbiorczej nie powinien przekraczać 3%. Te dwa filary zapewniają bezpieczeństwo i efektywność Twojej instalacji.

Praktyczny przewodnik: Jaki przekrój dla mocy 12kW, 16kW, 20kW i więcej?

Aby ułatwić Ci dobór, przygotowałem tabelę z sugerowanymi przekrojami kabli dla typowych mocy przyłączeniowych i standardowych długości przyłączy (do 20-30 metrów). Pamiętaj, że są to wartości orientacyjne i zawsze warto skonsultować się z elektrykiem lub projektantem instalacji.

Moc przyłączeniowa (kW)	Sugerowany przekrój YKY (mm²)	Sugerowany przekrój YAKY (mm²)	Uwagi
12 kW (jednofazowe)	3x10	3x16	Dla mniejszych domów, bez dużych odbiorników
12 kW (trójfazowe)	5x10 lub 4x10	5x16 lub 4x16	Standard dla domów z podstawowymi urządzeniami
16 kW (trójfazowe)	5x10 lub 4x10	5x16 lub 4x16	Najpopularniejszy wybór, z rezerwą na przyszłość
20 kW (trójfazowe)	5x16	5x25	Dla domów z pompą ciepła, klimatyzacją, ładowarką EV
25 kW i więcej (trójfazowe)	5x16 lub 5x25	5x25 lub 5x35	Wymaga indywidualnej kalkulacji spadków napięcia

Warto zaznaczyć, że w nowym budownictwie coraz częściej stosuje się kable 5-żyłowe (TN-S), które zapewniają pełne rozdzielenie przewodu neutralnego i ochronnego, zwiększając bezpieczeństwo instalacji.

Rola odległości: Jak długość przyłącza wpływa na grubość kabla?

Długość kabla przyłączeniowego ma ogromne znaczenie dla doboru jego przekroju. Im dłuższy kabel, tym większa jego rezystancja, a co za tym idzie większy spadek napięcia. Oznacza to, że przy długich przyłączach (np. powyżej 30-40 metrów) może być konieczne zastosowanie kabla o większym przekroju, nawet jeśli moc przyłączeniowa nie jest bardzo wysoka. Jest to kluczowe, aby utrzymać spadek napięcia w dopuszczalnych normach (3%) i zapewnić stabilną pracę wszystkich urządzeń w domu. Zawsze należy to uwzględnić w projekcie, ponieważ zignorowanie tego aspektu może prowadzić do niedoświetlenia, przegrzewania się silników czy nieprawidłowej pracy elektroniki.

Formalności i praktyka: proces wykonania przyłącza w Polsce

Wykonanie przyłącza energetycznego to proces, który wymaga przejścia przez szereg formalności. Chociaż może wydawać się to skomplikowane, w rzeczywistości jest to procedura dość standardowa, którą każdy inwestor musi przejść. Postaram się przedstawić ją krok po kroku, abyś wiedział, czego się spodziewać.

Od wniosku do działającego gniazdka: procedura krok po kroku

Oto jak wygląda typowa procedura przyłączenia do sieci energetycznej w Polsce:

1. Złożenie wniosku o określenie warunków przyłączenia: To pierwszy krok. Wniosek składasz do lokalnego Operatora Systemu Dystrybucyjnego (OSD), np. PGE, Tauron, Enea, Energa. Wniosek dostępny jest zazwyczaj na stronach internetowych operatorów.
2. Otrzymanie warunków przyłączenia: OSD ma zazwyczaj do 30 dni (w przypadku typowych przyłączy) na wydanie warunków przyłączenia. Dokument ten określa m.in. moc przyłączeniową, miejsce przyłączenia, typ kabla i inne wymagania techniczne.
3. Podpisanie umowy o przyłączenie: Po zaakceptowaniu warunków, podpisujesz umowę z OSD. Umowa określa zakres prac, harmonogram i koszty.
4. Realizacja prac przez OSD: Operator odpowiada za budowę lub rozbudowę sieci do granicy Twojej działki oraz montaż skrzynki pomiarowej (z licznikiem).
5. Wykonanie wewnętrznej instalacji i przyłącza na działce: Jako inwestor, odpowiadasz za doprowadzenie kabla od skrzynki pomiarowej do budynku oraz wykonanie wewnętrznej instalacji elektrycznej.
6. Zgłoszenie gotowości do przyłączenia: Po zakończeniu prac po Twojej stronie, zgłaszasz OSD gotowość do przyłączenia.
7. Odbiór i podłączenie: OSD dokonuje odbioru technicznego, sprawdza poprawność instalacji i montuje licznik.
8. Podpisanie umowy sprzedaży energii: Ostatnim krokiem jest podpisanie umowy z wybranym sprzedawcą energii elektrycznej.

Jakie dokumenty są niezbędne do złożenia wniosku u operatora (PGE, Tauron, Enea)?

Choć dokładne wymagania mogą się nieznacznie różnić w zależności od OSD, zazwyczaj potrzebne są następujące dokumenty:

• Wypełniony wniosek o określenie warunków przyłączenia.
• Kopia dokumentu potwierdzającego tytuł prawny do nieruchomości (np. akt notarialny, wypis z księgi wieczystej).
• Plan zabudowy lub mapa sytuacyjno-wysokościowa z zaznaczeniem lokalizacji obiektu, miejsca przyłączenia i przebiegu proponowanej trasy kabla.
• Pełnomocnictwo (jeśli wniosek składa pełnomocnik).
• W przypadku firm aktualny odpis z KRS lub CEIDG.

Co należy do obowiązków zakładu energetycznego, a za co odpowiadasz Ty?

Podział obowiązków jest jasno określony i warto go zrozumieć, aby uniknąć nieporozumień. Operator Systemu Dystrybucyjnego (OSD), czyli lokalny zakład energetyczny (PGE, Tauron, Enea, Energa), odpowiada za doprowadzenie kabla do granicy Twojej działki oraz za montaż i utrzymanie skrzynki pomiarowej (ze złączem kablowym i licznikiem). W ramach standardowej opłaty ryczałtowej, OSD zazwyczaj realizuje przyłącze do 200 metrów długości.

Z kolei Ty, jako inwestor, odpowiadasz za wszystko, co dzieje się na Twojej posesji. Obejmuje to: wykonanie projektu wewnętrznej linii zasilającej (WLz) od skrzynki pomiarowej do budynku, zakup odpowiedniego kabla przyłączeniowego, wykonanie wykopu i ułożenie kabla zgodnie z obowiązującymi normami, a także wykonanie całej instalacji elektrycznej wewnątrz budynku. Koszty po stronie inwestora to zazwyczaj: projekt (ok. 1000-1500 zł), zakup kabla, prace ziemne i montażowe. Koszt przyłącza ze strony OSD to średnio 150-200 zł za 1 kW mocy przyłączeniowej w przypadku przyłącza kablowego.

Nowe przepisy w 2026 roku: Co zmiany w prawie oznaczają dla Ciebie?

Warto być świadomym nadchodzących zmian w prawie energetycznym, które mogą wpłynąć na proces przyłączeniowy. Rząd przyjął projekt ustawy (UC84), który ma na celu uproszczenie i przyspieszenie procedur. Kluczowe zmiany obejmują cyfryzację procesu w przyszłości większość formalności będzie można załatwić online poprzez specjalne platformy informatyczne. Ważność warunków przyłączenia ma zostać skrócona z 2 lat do 1 roku, co wymusi szybsze działanie inwestorów. Ponadto, projekt wprowadza koncepcję „cable pooling”, czyli możliwość współdzielenia przyłącza przez kilku odbiorców, co ma zwiększyć efektywność wykorzystania infrastruktury. Te zmiany mają na celu usprawnienie procesu, ale wymagają od inwestorów większej terminowości i znajomości nowych procedur.

Układanie kabla w ziemi: najważniejsze zasady

Prawidłowe ułożenie kabla w ziemi to klucz do jego długiej i bezawaryjnej pracy. Niewłaściwe wykonanie może prowadzić do uszkodzeń mechanicznych, zawilgocenia, a w konsekwencji do kosztownych awarii. Jako osoba z doświadczeniem w branży, zawsze podkreślam, że na tym etapie nie warto szukać oszczędności kosztem jakości.

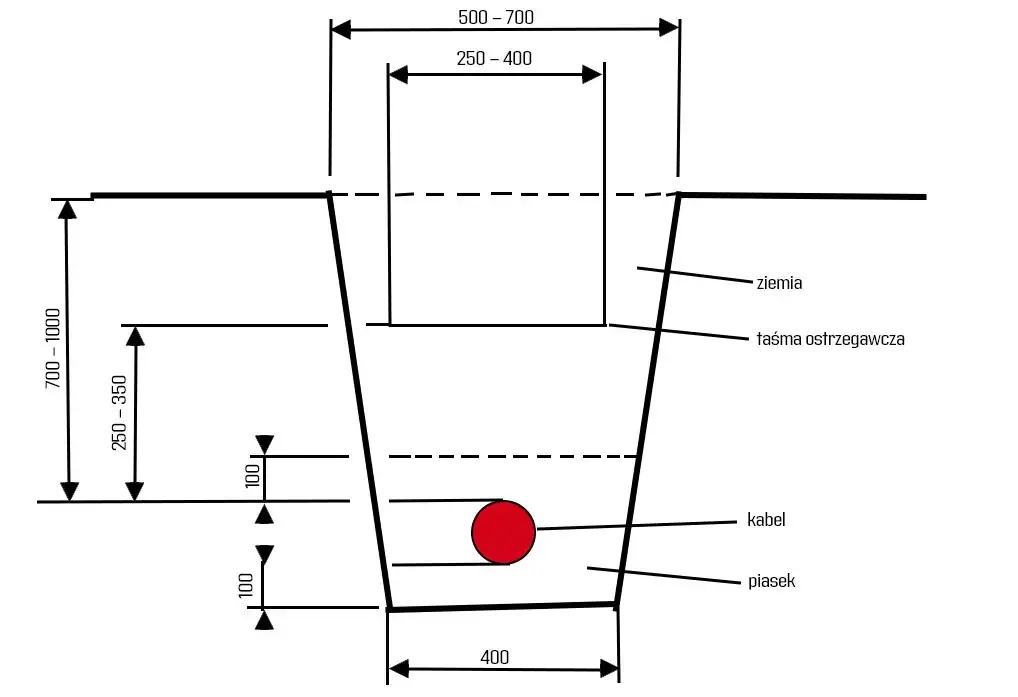

Jak głęboko zakopać kabel? Strefy przemarzania gruntu w Polsce

Głębokość, na jakiej należy ułożyć kabel w ziemi, jest niezwykle istotna. Musi on znajdować się poniżej strefy przemarzania gruntu, aby uniknąć uszkodzeń spowodowanych ruchem ziemi podczas cykli zamarzania i rozmarzania. W Polsce strefy przemarzania gruntu wahają się od 0,8 metra na zachodzie do nawet 1,4 metra na wschodzie. Zazwyczaj przyjmuje się, że standardowa głębokość układania kabla energetycznego to 0,7-1,0 metra. W przypadku kabli niskiego napięcia (do 1 kV) dopuszcza się minimalną głębokość 0,7 metra w miejscach, gdzie nie ma ruchu kołowego, oraz 1,0 metra pod drogami i podjazdami. Zawsze warto sprawdzić lokalne przepisy i zalecenia OSD.

Ochrona przed uszkodzeniem: Rola podsypki piaskowej i folii ostrzegawczej

Aby skutecznie chronić kabel przed uszkodzeniami mechanicznymi, należy zastosować kilka prostych, ale niezwykle ważnych zasad. Po pierwsze, kabel w wykopie powinien być ułożony na warstwie piasku (tzw. podsypce) o grubości około 10 cm. Po ułożeniu kabla, należy go przysypać kolejną warstwą piasku (około 10-20 cm), a następnie ziemią. Piasek chroni kabel przed ostrymi kamieniami i innymi elementami gruntu, które mogłyby uszkodzić izolację. Po drugie, na głębokości około 30-40 cm nad kablem, należy ułożyć niebieską folię ostrzegawczą. Jej zadaniem jest sygnalizowanie obecności kabla w ziemi osobom, które w przyszłości będą wykonywać prace ziemne w tym miejscu. To prosta, ale bardzo skuteczna metoda zapobiegania przypadkowym uszkodzeniom.

Przeczytaj również: Wtyk F na kablu: Jak poprawnie zamontować i mieć idealny sygnał?

Przejście przez fundament i ochrona mechaniczna: jak zrobić to poprawnie?

Miejsca, w których kabel przechodzi przez fundament budynku lub pod podjazdami i ścieżkami, są szczególnie narażone na uszkodzenia. W tych punktach konieczne jest zastosowanie dodatkowej ochrony mechanicznej. Kabel powinien być prowadzony w sztywnych rurach osłonowych, tzw. peszlach, które zapewnią mu dodatkową ochronę przed naciskiem, uderzeniami czy ruchami gruntu. Peszle powinny wystawać poza obrys fundamentu lub podjazdu, aby zapewnić ciągłość ochrony. Pamiętaj, aby rury te były odpowiednio uszczelnione przy wejściu do budynku, aby zapobiec przedostawaniu się wilgoci i gryzoni. To drobne szczegóły, które mają ogromne znaczenie dla bezpieczeństwa i trwałości całej instalacji.
