Przewody do fotowoltaiki: uniknij błędów, zyskaj moc i bezpieczeństwo

Wybór odpowiednich przewodów do instalacji fotowoltaicznej to jeden z tych aspektów, który często bywa niedoceniany, a ma fundamentalne znaczenie dla bezpieczeństwa, wydajności i długowieczności całego systemu. Jako Gabriel Laskowski, z mojego doświadczenia wiem, że właściwy dobór okablowania to nie tylko kwestia zgodności z normami, ale przede wszystkim gwarancja, że Twoja inwestycja będzie pracować efektywnie i bezpiecznie przez długie lata. Ten artykuł pomoże Ci zrozumieć kluczowe różnice i parametry, na które należy zwrócić uwagę, aby podjąć świadomą decyzję.

Kable w fotowoltaice: dlaczego ich wybór to podstawa bezpieczeństwa i wydajności?

To nie tylko drut w izolacji: jak kabel wpływa na bezpieczeństwo i wydajność systemu

Kiedy mówimy o instalacji fotowoltaicznej, często skupiamy się na panelach, falowniku czy konstrukcji montażowej. Tymczasem kable, choć wydają się mniej spektakularne, są absolutnie kluczowym elementem, który spina cały system w spójną i efektywną całość. To nie jest po prostu "drut w izolacji". Odpowiednio dobrane i zainstalowane przewody zapewniają nie tylko przewodzenie prądu, ale przede wszystkim wpływają na bezpieczeństwo całej instalacji, minimalizując ryzyko przegrzewania czy pożaru. Co więcej, ich jakość i przekrój mają bezpośrednie przełożenie na wydajność systemu, ograniczając straty mocy wynikające ze spadku napięcia. W końcu, dobra jakość okablowania wspiera deklarowaną długą żywotność całej instalacji, często wynoszącą 25 lat, co jest niezwykle ważne z perspektywy inwestora.

Konsekwencje błędnego doboru: od strat energii po ryzyko pożaru

Błędny dobór okablowania w instalacji fotowoltaicznej może mieć szereg negatywnych konsekwencji, które odczujesz zarówno w portfelu, jak i w poczuciu bezpieczeństwa. Najczęściej spotykanym problemem są straty mocy. Zbyt mały przekrój kabla powoduje zwiększony spadek napięcia, co oznacza, że część wyprodukowanej energii nigdy nie dotrze do falownika, a w konsekwencji do Twojego domu czy sieci. To proste: mniej energii, niższe rachunki. Znacznie poważniejszą konsekwencją jest ryzyko przegrzewania się przewodów. Prąd przepływający przez zbyt cienki kabel napotyka większy opór, co generuje ciepło. W skrajnych przypadkach może to prowadzić do stopienia izolacji, zwarcia, a nawet pożaru instalacji. Jako ekspert zawsze podkreślam, że oszczędności na kablach to oszczędności pozorne, które mogą kosztować znacznie więcej w przyszłości.

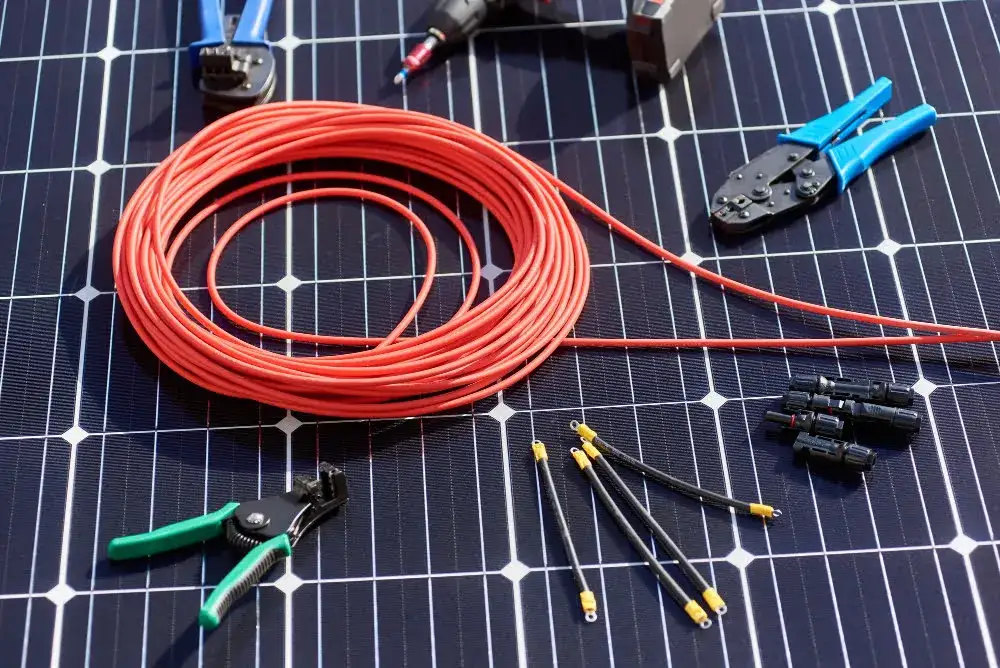

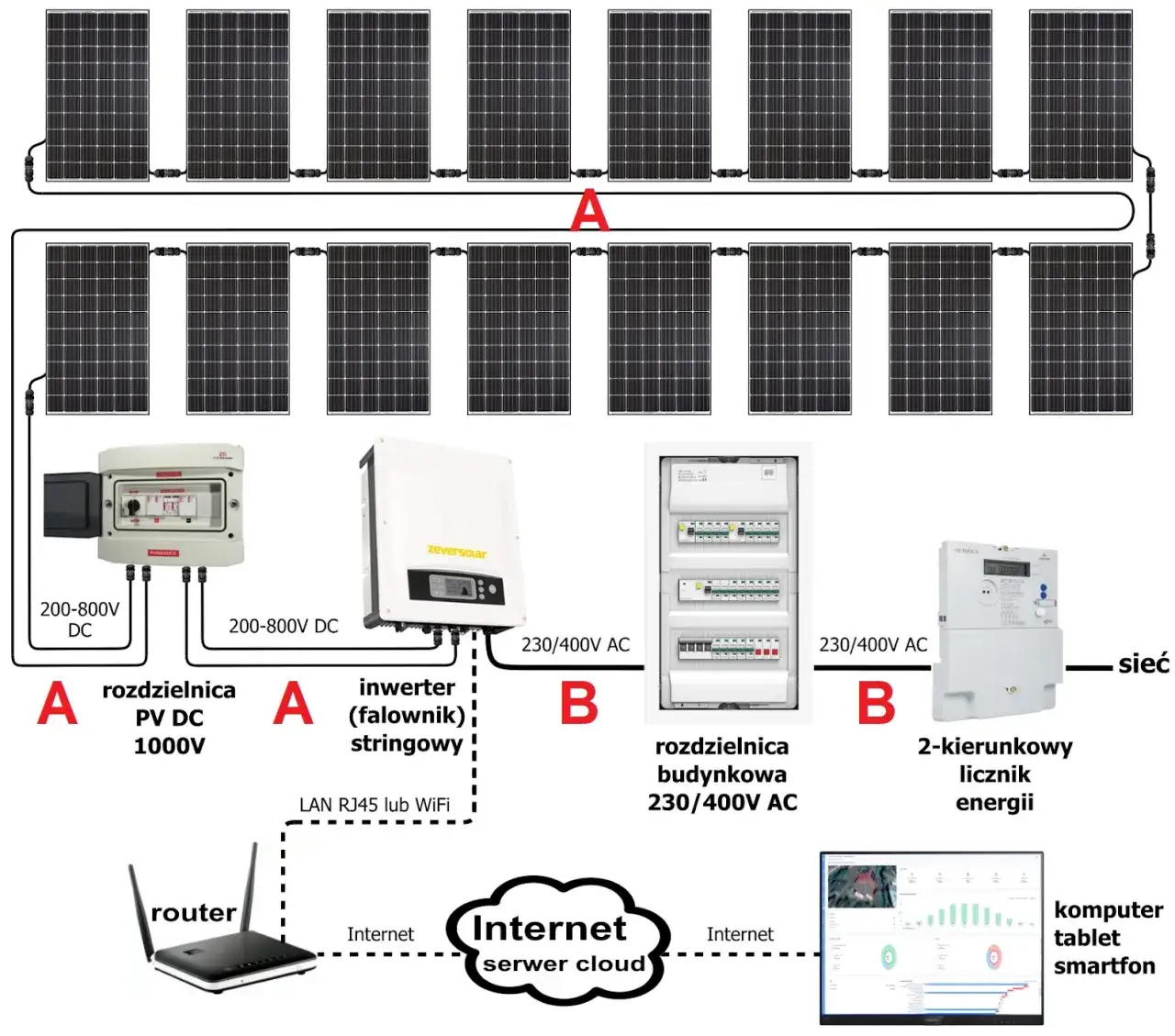

Kable DC i AC: kluczowe różnice w okablowaniu instalacji fotowoltaicznej

Strona DC (prąd stały): Przewody solarne pracujące w najcięższych warunkach

Kable po stronie DC, czyli prądu stałego, to te, które łączą ze sobą panele fotowoltaiczne (tworząc tak zwane stringi) oraz prowadzą prąd z paneli do falownika. To właśnie one pracują w najbardziej wymagających warunkach. Wyobraź sobie, że są one narażone na bezpośrednie działanie słońca, deszczu, śniegu, a także ekstremalnych temperatur od mroźnych -40°C zimą, po upalne +90°C latem. Muszą być również odporne na intensywne promieniowanie UV i wilgoć. Z tego powodu kable solarne DC to specjalistyczne produkty, które muszą spełniać rygorystyczne wymagania:

• Odporność na warunki atmosferyczne: Niezbędna jest wysoka odporność na promieniowanie UV, ozon, wodę i zmiany temperatury.
• Podwójna izolacja: Zapewnia zwiększoną ochronę przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi.
• Długa żywotność: Projektowane są na minimum 25 lat bez utraty swoich właściwości.
• Żyła z miedzi ocynowanej: Gwarantuje doskonałą przewodność i odporność na korozję.

Najczęściej spotykane oznaczenia tych kabli to H1Z2Z2-K oraz starszy typ PV1-F.

Strona AC (prąd zmienny): Kable łączące falownik z Twoim domem

Po stronie AC, czyli prądu zmiennego, sytuacja wygląda inaczej. Kable AC odpowiadają za połączenie falownika z domową rozdzielnią elektryczną, a następnie z siecią energetyczną. W tym przypadku mamy do czynienia ze standardowymi kablami instalacyjnymi, podobnymi do tych, które stosuje się w każdej innej instalacji elektrycznej w budynku. Ich dobór jest więc zbliżony do zasad obowiązujących przy projektowaniu instalacji domowej. Na polskim rynku najczęściej spotkamy tu przewody typu YDYp (do układania pod tynkiem) oraz YKY (do zastosowań zewnętrznych i układania w ziemi).

Dlaczego nigdy nie można stosować tych kabli zamiennie?

To kluczowa zasada, której absolutnie nie wolno łamać: kabli DC i AC nie można stosować zamiennie. Kable DC, jak już wspomniałem, są projektowane do pracy w ekstremalnych warunkach zewnętrznych. Ich izolacja jest specjalnie wzmocniona, odporna na promieniowanie UV, wysokie i niskie temperatury oraz wilgoć. Posiadają również podwójną izolację, co zwiększa bezpieczeństwo. Standardowe kable AC, choć solidne, nie posiadają tych specyficznych cech. Użycie zwykłego kabla instalacyjnego na dachu, po stronie DC, doprowadziłoby do jego szybkiej degradacji izolacja zaczęłaby pękać, kruszyć się pod wpływem słońca i temperatury. To z kolei stworzyłoby poważne zagrożenie zwarcia, porażenia prądem, a w konsekwencji pożaru. Bezpieczeństwo jest tu priorytetem, dlatego zawsze należy stosować przewody zgodne z przeznaczeniem.

Przewody solarne DC: na co zwrócić uwagę przy wyborze?

Odporność na UV i ekstremalne temperatury: Gwarancja żywotności na 25 lat

Jedną z najważniejszych cech przewodów solarnych DC jest ich niezwykła odporność na promieniowanie UV i ekstremalne temperatury. Panele fotowoltaiczne montowane są na zewnątrz, często na dachach, gdzie słońce operuje intensywnie, a temperatury mogą wahać się od -40°C do nawet +90°C. Zwykłe kable instalacyjne, nieprzystosowane do takich warunków, szybko uległyby degradacji. Ich izolacja stałaby się krucha, popękałaby, co otworzyłoby drogę do zwarć i awarii. Profesjonalne kable solarne są natomiast projektowane tak, aby zachować swoje właściwości przez co najmniej 25 lat, czyli przez cały okres eksploatacji instalacji. Ta odporność to nie tylko kwestia trwałości, ale przede wszystkim bezpieczeństwa i stabilnej pracy systemu przez dekady.

Norma PN-EN 50618: Twój klucz do bezpiecznego i certyfikowanego produktu

Wybierając kable solarne DC, bezwzględnie należy zwrócić uwagę na ich zgodność z normą PN-EN 50618. Jest to europejska norma, która precyzyjnie definiuje wymagania dla przewodów do zastosowań fotowoltaicznych. Określa ona między innymi budowę kabla, materiały, z jakich ma być wykonana izolacja (musi być usieciowana i bezhalogenowa), a także jego odporność na trudne warunki atmosferyczne, takie jak promieniowanie UV, ozon czy wilgoć. Przestrzeganie tej normy to gwarancja, że kupujesz produkt bezpieczny, trwały i spełniający najwyższe standardy. Często producenci potwierdzają zgodność z normami poprzez certyfikat TÜV, który jest dodatkowym potwierdzeniem jakości i niezawodności.

Oznaczenia, które warto znać: Czym jest kabel H1Z2Z2-K?

Na polskim rynku najpopularniejszym typem kabla solarnego DC jest ten o oznaczeniu H1Z2Z2-K. Warto rozszyfrować ten symbol, aby wiedzieć, co kupujemy:

• H oznacza, że jest to kabel harmonizowany, czyli spełniający europejskie normy.
• 1 to symbol napięcia znamionowego (1000V).
• Z2 wskazuje na usieciowaną, bezhalogenową izolację zewnętrzną.
• Z2 odnosi się do usieciowanej, bezhalogenowej izolacji wewnętrznej.
• K oznacza żyłę giętką, co ułatwia montaż.

W przeszłości często spotykało się również oznaczenie PV1-F, jednak H1Z2Z2-K jest nowszym standardem, oferującym jeszcze lepsze parametry, szczególnie w zakresie odporności na wysokie temperatury i dłuższą żywotność.

Podwójna izolacja bezhalogenowa (LSZH): Cicha ochrona Twojego domu

Podwójna izolacja bezhalogenowa, oznaczana jako LSZH (Low Smoke Zero Halogen), to kolejny kluczowy element w kablach DC. Jej znaczenie jest dwojakie. Po pierwsze, zwiększa ochronę przed uszkodzeniami mechanicznymi, co jest istotne w przypadku kabli układanych na dachu, narażonych na przetarcia czy naciski. Po drugie, i co równie ważne, w przypadku pożaru, materiały bezhalogenowe emitują minimalną ilość dymu i toksycznych gazów. Zwykłe kable, paląc się, wydzielają gęsty, czarny dym i substancje szkodliwe dla zdrowia. Kable LSZH znacząco redukują to ryzyko, co jest cichą, ale niezwykle ważną ochroną dla mieszkańców domu i ekip ratowniczych. To inwestycja w bezpieczeństwo, której nie wolno lekceważyć.

Kable AC: bezpieczne połączenie falownika z siecią domową

Przewody YKY i YDY: Który wybrać i kiedy?

Po stronie AC, czyli tam, gdzie prąd stały z falownika jest już przekształcony na prąd zmienny, stosujemy standardowe kable instalacyjne. Najczęściej spotykanymi typami są YDYp i YKY. Różnica między nimi jest istotna i zależy od miejsca montażu. YDYp (przewód elektroenergetyczny o żyłach miedzianych jednodrutowych, o izolacji i powłoce polwinitowej, płaski) jest przeznaczony głównie do instalacji wewnętrznych, układanych pod tynkiem lub w rurkach instalacyjnych. Natomiast YKY (przewód elektroenergetyczny o żyłach miedzianych jednodrutowych, o izolacji i powłoce polwinitowej, okrągły) charakteryzuje się większą odpornością mechaniczną i lepszą ochroną przed wilgocią, co czyni go idealnym do zastosowań zewnętrznych, a nawet do układania bezpośrednio w ziemi. Pamiętaj, aby zawsze dobierać typ kabla do warunków środowiskowych, w jakich będzie pracował.

Dobór przekroju dla prądu zmiennego: Kluczowe zasady dla instalacji 1- i 3-fazowych

Dobór przekroju kabli AC odbywa się według standardowych zasad, które obowiązują w każdej instalacji elektrycznej. Jest to proces, który powinien być wykonany przez wykwalifikowanego elektryka. Główne czynniki wpływające na wybór to: prąd znamionowy (obciążenie), rodzaj instalacji (jedno- czy trójfazowa), długość trasy oraz sposób ułożenia kabla (np. w tynku, w rurce, w ziemi). Należy również uwzględnić dopuszczalny spadek napięcia, który dla obwodów AC jest zazwyczaj nieco wyższy niż dla DC, ale nadal powinien być minimalizowany. Chociaż zasady są ogólne, zawsze zalecam, aby te obliczenia były częścią projektu elektrycznego i wykonywał je specjalista, aby zapewnić bezpieczeństwo i optymalną pracę systemu.

Dobór przekroju kabla DC: praktyczny poradnik dla Twojej instalacji PV

Trzy kluczowe czynniki: Moc instalacji, długość trasy i dopuszczalny spadek napięcia

Dobór odpowiedniego przekroju kabla DC to jeden z najważniejszych kroków w projektowaniu instalacji fotowoltaicznej. W mojej praktyce zawsze zwracam uwagę na trzy kluczowe czynniki, które decydują o tym wyborze:

• Moc instalacji (w kW): Im większa moc paneli, tym większy prąd będzie przez nie przepływał, co wymaga większego przekroju kabla.
• Długość trasy kabla: Odległość od paneli do falownika ma bezpośredni wpływ na spadek napięcia. Im dłuższa trasa, tym większy opór i większy spadek napięcia, co wymaga zastosowania grubszego kabla.
• Dopuszczalny spadek napięcia: Przyjmuje się, że dla obwodów DC spadek napięcia nie powinien przekraczać 1-1,5%. Przekroczenie tej wartości oznacza niepotrzebne straty energii.

Zbyt mały przekrój kabla prowadzi nie tylko do nieefektywnej pracy i strat mocy, ale także do przegrzewania się przewodów, co, jak już wiemy, stanowi poważne zagrożenie.

Tabela rekomendacji: Dobierz idealny przekrój kabla dla mocy 4kW, 6kW, 10kW i więcej

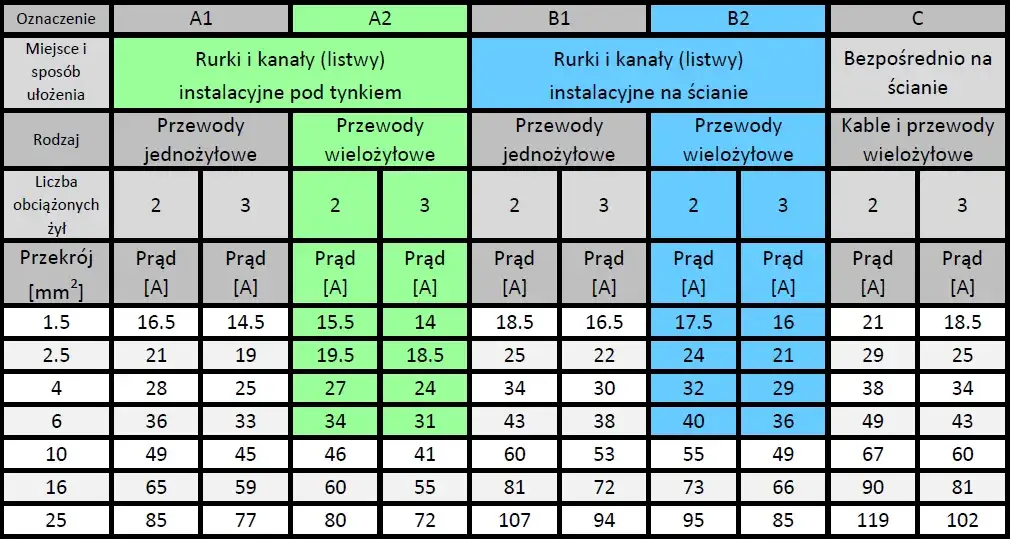

Aby ułatwić wstępny dobór, przygotowałem tabelę z rekomendowanymi przekrojami kabli DC. Pamiętaj jednak, że są to ogólne wytyczne, a precyzyjne obliczenia zawsze powinien wykonać projektant instalacji.

Warto pamiętać, że im dłuższa trasa kabla, tym większy przekrój będzie potrzebny, aby utrzymać spadek napięcia w dopuszczalnych granicach i zminimalizować straty.

Kalkulator strat to za dużo? Poznaj prostą zasadę doboru przekroju

Rozumiem, że nie każdy musi być ekspertem od obliczeń elektrycznych. Jeśli kalkulatory strat wydają się zbyt skomplikowane, zapamiętaj prostą zasadę: im większa moc instalacji i dłuższa trasa kabla, tym większy przekrój przewodu należy zastosować. W przypadku wątpliwości, zawsze lepiej jest wybrać kabel o nieco większym przekroju niż minimalnie wymaganym. Różnica w cenie między np. 4 mm² a 6 mm² jest zazwyczaj niewielka w skali całej inwestycji, a korzyści płynące z mniejszych strat energii i zwiększonego bezpieczeństwa są nieocenione. To prosta zasada, która minimalizuje ryzyko i maksymalizuje wydajność.

Miedź czy aluminium? Dlaczego dla kabli solarnych odpowiedź jest tylko jedna

W przypadku kabli solarnych DC, odpowiedź na pytanie "miedź czy aluminium?" jest jednoznaczna: zawsze miedź ocynowana. Miedź jest materiałem o znacznie lepszej przewodności elektrycznej niż aluminium, co oznacza mniejsze straty energii. Dodatkowo, miedź ocynowana charakteryzuje się doskonałą odpornością na korozję, co jest kluczowe w trudnych warunkach zewnętrznych, gdzie kable są narażone na wilgoć i zmienne temperatury. Aluminium, choć tańsze, jest bardziej podatne na utlenianie i ma tendencję do "pełzania" pod naciskiem, co może prowadzić do luzowania połączeń i zwiększania rezystancji. W instalacjach fotowoltaicznych, gdzie niezawodność i długowieczność są priorytetem, miedź ocynowana jest jedynym słusznym wyborem dla żył przewodów.

Unikaj tych błędów: najczęstsze pułapki przy wyborze okablowania PV

Błąd #1: Stosowanie zwykłych przewodów instalacyjnych na dachu

To jeden z najpoważniejszych i niestety wciąż spotykanych błędów. Stosowanie na dachu, po stronie DC, zwykłych przewodów instalacyjnych, takich jak YDY, które nie są przeznaczone do pracy w warunkach zewnętrznych, to proszenie się o kłopoty. Te kable nie posiadają odpowiedniej odporności na promieniowanie UV, ozon oraz ekstremalne wahania temperatur. W efekcie ich izolacja bardzo szybko ulegnie degradacji zacznie pękać, kruszyć się, a w końcu całkowicie się rozpadnie. Odsłonięte żyły przewodzące prąd stały to ogromne ryzyko zwarcia, porażenia prądem, a w konsekwencji pożaru. Pamiętaj, że oszczędność na specjalistycznych kablach solarnych jest tutaj absolutnie nieuzasadniona i niebezpieczna.

Błąd #2: Wybór zbyt małego przekroju dla pozornej oszczędności

Kolejnym częstym błędem jest wybór kabla o zbyt małym przekroju, kierując się chęcią obniżenia kosztów instalacji. Ta pozorna oszczędność szybko okazuje się bardzo kosztowna. Zbyt cienki kabel stawia większy opór dla przepływającego prądu, co prowadzi do dwóch głównych problemów. Po pierwsze, zwiększa się spadek napięcia, co bezpośrednio przekłada się na straty mocy Twoja instalacja po prostu produkuje mniej energii, niż mogłaby. Po drugie, większy opór powoduje przegrzewanie się kabla. Przewód pracujący w zbyt wysokiej temperaturze szybciej się zużywa, a w skrajnych przypadkach może doprowadzić do stopienia izolacji i ryzyka pożaru. Zawsze zalecam, aby przekrój kabla był dobrany z niewielkim zapasem, co gwarantuje bezpieczeństwo i maksymalną wydajność przez cały okres eksploatacji.

Błąd #3: Ignorowanie jakości złączy i sposobu montażu

Nawet najlepiej dobrane kable o odpowiednim przekroju mogą stać się słabym ogniwem instalacji, jeśli zignorujemy jakość złączy (konektorów MC4) oraz sposób ich montażu. Niskiej jakości konektory, które nie zapewniają trwałego i niskorezystancyjnego połączenia, lub co gorsza, nieprawidłowe ich zarabianie (np. bez użycia specjalistycznych narzędzi), prowadzą do powstawania tzw. gorących punktów. W takich miejscach, z powodu wysokiej rezystancji, dochodzi do nadmiernego nagrzewania się, co może skutkować powstawaniem łuku elektrycznego. Łuk elektryczny to iskra o wysokiej temperaturze, która jest jedną z głównych przyczyn pożarów w instalacjach fotowoltaicznych. Dlatego zawsze należy stosować certyfikowane złącza renomowanych producentów i powierzać montaż wyłącznie doświadczonym instalatorom, którzy używają profesjonalnych narzędzi.

Checklista: jak wybrać najlepsze kable do Twojej fotowoltaiki?

Podsumowanie kluczowych parametrów: Norma, przekrój, materiał i izolacja

Aby upewnić się, że wybierasz najlepsze kable do swojej instalacji fotowoltaicznej, przygotowałem krótką checklistę najważniejszych parametrów, na które musisz zwrócić uwagę:

• Zgodność z normą: Upewnij się, że kable DC spełniają normę PN-EN 50618, co gwarantuje ich jakość i bezpieczeństwo.
• Odpowiedni przekrój: Dobierz przekrój kabla (w mm²) do mocy instalacji i długości trasy, aby zminimalizować straty i uniknąć przegrzewania. W razie wątpliwości, wybierz większy.
• Materiał żyły: Dla kabli DC zawsze wybieraj miedź ocynowaną, która zapewnia doskonałą przewodność i odporność na korozję.
• Izolacja: Kable DC powinny mieć podwójną izolację bezhalogenową (LSZH), odporną na promieniowanie UV, ozon i ekstremalne temperatury (od -40°C do +90°C).
• Certyfikaty: Szukaj produktów z certyfikatami jakości, np. TÜV, które potwierdzają zgodność z normami.

Przeczytaj również: Koniec z plątaniną! Jak zrobić zwijacz do kabla DIY poradnik

Jakość okablowania a praca całej instalacji: Inwestycja, która się zwraca

Pamiętaj, że jakość okablowania to nie jest miejsce na kompromisy. To długoterminowa inwestycja, która bezpośrednio przekłada się na bezpieczeństwo, efektywność i długowieczność całej Twojej instalacji fotowoltaicznej. Wybierając wysokiej jakości przewody, zapobiegasz kosztownym naprawom, minimalizujesz straty wydajności i zapewniasz sobie spokój ducha na wiele lat. Jako Gabriel Laskowski, zawsze podkreślam, że dobrze dobrane i profesjonalnie zainstalowane okablowanie to fundament, na którym opiera się sukces każdej instalacji PV.
