Wybór odpowiedniego przewodu elektrycznego do instalacji oświetleniowej to decyzja, która ma fundamentalne znaczenie nie tylko dla funkcjonalności, ale przede wszystkim dla bezpieczeństwa Twojego domu. Niewłaściwy dobór kabla może prowadzić do poważnych konsekwencji, od spadków napięcia i słabego świecenia lamp, po przegrzewanie się instalacji, a nawet pożar. W tym artykule, jako Gabriel Laskowski, podzielę się z Tobą moją wiedzą i doświadczeniem, abyś mógł świadomie podjąć najlepsze decyzje dotyczące okablowania, zapewniając sobie spokój ducha i niezawodne oświetlenie na lata.
Wybór przewodu do oświetlenia: klucz do bezpieczeństwa i trwałości instalacji
- Dla standardowego oświetlenia domowego (LED i tradycyjnego) najczęściej wystarczający jest przewód miedziany o przekroju 1,5 mm², zdolny do obsługi obwodów do 10A.
- W instalacjach niskonapięciowych (12V/24V), np. taśmach LED, kluczowy jest dobór większego przekroju (np. 2,5 mm²) na dłuższych odcinkach, aby uniknąć spadków napięcia.
- Najpopularniejszym przewodem do montażu podtynkowego w Polsce jest YDYp 3x1,5 mm², z żyłami w kolorach brązowym (faza), niebieskim (neutralny) i żółto-zielonym (ochronny).
- Do oświetlenia zewnętrznego i układanego w ziemi należy stosować kable typu YKY, odporne na wilgoć i uszkodzenia mechaniczne.
- W nowych instalacjach zawsze wymagane jest stosowanie przewodów trzyżyłowych z żyłą ochronną (PE) oraz zabezpieczenie obwodów wyłącznikami różnicowoprądowymi (RCD).
- Unikaj błędów takich jak stosowanie przewodów dwużyłowych, niewłaściwe łączenie kabli czy brak odpowiednich zabezpieczeń.
Dlaczego dobór właściwego kabla to fundament bezpieczeństwa?
Z mojego doświadczenia wiem, że prawidłowy dobór kabla to absolutna podstawa każdej bezpiecznej i niezawodnej instalacji oświetleniowej. To nie jest element, na którym warto oszczędzać czy szukać kompromisów. Błędy w tym zakresie mogą prowadzić do szeregu problemów, począwszy od irytujących awarii, przez przegrzewanie się przewodów, aż po poważne zagrożenie pożarowe. W końcu prąd to nie zabawa, a bezpieczeństwo domowników powinno być zawsze priorytetem.Czym grozi użycie złego przewodu? Potencjalne awarie i zagrożenia
Użycie nieodpowiedniego przewodu w instalacji oświetleniowej to proszenie się o kłopoty. Przede wszystkim, zbyt mały przekrój kabla w stosunku do obciążenia prądowego może prowadzić do jego przegrzewania się, co jest prostą drogą do uszkodzenia izolacji, zwarcia, a w skrajnych przypadkach do pożaru. W instalacjach niskonapięciowych, np. z taśmami LED, nieodpowiedni przekrój objawi się spadkami napięcia, co skutkuje zauważalnie słabszym i nierównomiernym świeceniem lamp. Co więcej, brak żyły ochronnej (PE) w przewodzie to bezpośrednie ryzyko porażenia prądem w przypadku awarii urządzenia lub uszkodzenia izolacji. Zawsze powtarzam: nie warto ryzykować zdrowia i życia dla pozornych oszczędności.
Zrozumieć podstawy: Jak prąd płynie do Twojej lampy?
Aby świadomie dobierać przewody, warto zrozumieć, jak prąd dociera do naszej lampy. W najprostszym ujęciu, prąd płynie z sieci energetycznej przez przewód fazowy (L), zasila lampę, a następnie wraca do sieci przewodem neutralnym (N). Dodatkowo, w nowoczesnych instalacjach kluczową rolę odgrywa przewód ochronny (PE), który jest połączony z metalowymi częściami oprawy. Jego zadaniem jest odprowadzenie prądu upływowego w razie awarii, chroniąc nas przed porażeniem. To właśnie te trzy żyły faza, neutralny i ochronny tworzą bezpieczny obwód zasilający Twoje oświetlenie.
Oświetlenie LED a stare żarówki: czy zmieniły się wymagania co do kabli?
Dominacja oświetlenia LED w ostatnich latach znacząco zmieniła podejście do obciążalności prądowej przewodów. Diody LED charakteryzują się bardzo niskim poborem mocy w porównaniu do tradycyjnych żarówek. Oznacza to, że w większości przypadków standardowy przekrój 1,5 mm² jest więcej niż wystarczający do zasilania wielu punktów świetlnych LED. Obecnie większy nacisk kładzie się na wytrzymałość mechaniczną kabla, jego odporność na czynniki zewnętrzne oraz zgodność z aktualnymi normami bezpieczeństwa, niż na samą zdolność do przewodzenia dużych prądów, która dla LED-ów jest po prostu niska.

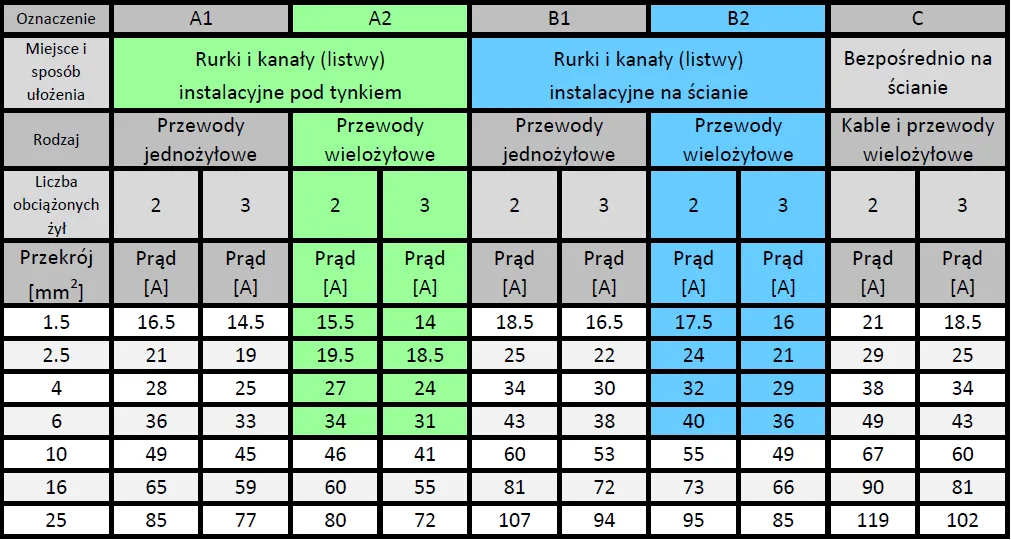

Dobór przekroju kabla: klucz do bezpiecznego oświetlenia
Wybór odpowiedniego przekroju kabla to jeden z najważniejszych aspektów projektowania i wykonawstwa instalacji elektrycznej, w tym oświetleniowej. To właśnie od niego zależy, czy prąd będzie mógł swobodnie i bezpiecznie płynąć, nie powodując przegrzewania się przewodów. Zbyt mały przekrój to ryzyko, zbyt duży to niepotrzebne koszty i trudności montażowe. Znalezienie złotego środka jest tutaj kluczowe.
Przekrój 1,5 mm²: złoty standard w oświetleniu domowym
Dla standardowego oświetlenia domowego, zarówno LED, jak i tradycyjnego, przewód o przekroju 1,5 mm² to prawdziwy "złoty standard". Jest to najczęściej stosowane i w pełni wystarczające rozwiązanie. Taki przewód miedziany jest zdolny do bezpiecznej obsługi obwodów o obciążeniu do 10A, co pozwala na podłączenie wielu punktów świetlnych LED w jednym obwodzie bez ryzyka przeciążenia. Jeśli planujesz tradycyjne żarówki, pamiętaj, że 10A to około 2300W mocy, więc nawet w takim przypadku masz spory zapas.
Kiedy standardowe 1,5 mm² to za mało? Analiza nietypowych przypadków
Chociaż 1,5 mm² to norma, istnieją sytuacje, gdzie może okazać się niewystarczający. Dotyczy to przede wszystkim instalacji niskonapięciowych (12V/24V), takich jak popularne taśmy LED. W tych przypadkach, przy dłuższych odcinkach (powyżej 5 metrów), konieczne może być użycie przewodów o większym przekroju, np. 2,5 mm², lub zaplanowanie dodatkowych punktów zasilania. Powód jest prosty: przy niższym napięciu, aby uzyskać tę samą moc, prąd musi być wyższy, a to zwiększa spadki napięcia na przewodach, co objawia się słabszym świeceniem na końcu taśmy. Zawsze warto to przeliczyć!
Obliczamy zapas mocy: prosta zasada, by uniknąć problemów w przyszłości
Zawsze polecam prostą zasadę: obliczając zapotrzebowanie na moc w obwodzie oświetleniowym, zawsze zostaw sobie pewien margines bezpieczeństwa. Jeśli przewód 1,5 mm² wytrzymuje 10A, co daje około 2300W, a Twoje obecne oświetlenie LED pobiera zaledwie 100W, masz ogromny zapas. Jednak pamiętaj o przyszłości. Czy planujesz rozbudowę? Czy kiedyś zmienisz lampy na bardziej energochłonne? Lepiej mieć zapas mocy, niż później kuć ściany, by wymienić okablowanie. Zazwyczaj bezpiecznie jest założyć, że nie wykorzystamy więcej niż 70-80% maksymalnej obciążalności obwodu.
Spadki napięcia w oświetleniu 12V/24V: dlaczego tutaj przekrój jest krytyczny?
W instalacjach niskonapięciowych, takich jak oświetlenie LED zasilane 12V lub 24V, zjawisko spadków napięcia jest szczególnie istotne. Im niższe napięcie, tym większy prąd jest potrzebny do zasilenia tej samej mocy, a co za tym idzie tym większe spadki napięcia na przewodach. Jeśli przewód będzie zbyt cienki, na końcu długiej taśmy LED możesz zaobserwować wyraźny spadek jasności, a nawet zmianę barwy światła. Dlatego w tych przypadkach odpowiednio duży przekrój kabla jest absolutnie krytyczny dla prawidłowego działania i jednolitej jasności oświetlenia. To jeden z najczęstszych błędów, jakie widzę w amatorskich instalacjach.
Rozszyfrowujemy oznaczenia kabli: co mówią nam symbole?
Kupując kable, często stajemy przed ścianą pełną różnych oznaczeń i symboli. Na pierwszy rzut oka mogą wydawać się skomplikowane, ale ich zrozumienie jest kluczowe dla prawidłowego i bezpiecznego doboru. Każda litera i cyfra na izolacji przewodu niesie ze sobą ważną informację o jego budowie, przeznaczeniu i właściwościach. Warto poświęcić chwilę, by je rozszyfrować.
YDYp 3x1,5: rozszyfrowujemy najpopularniejszy kabel oświetleniowy w Polsce
W Polsce, gdy mówimy o przewodach do montażu podtynkowego w instalacjach oświetleniowych, najczęściej na myśl przychodzi nam YDYp 3x1,5 mm². Ale co właściwie oznaczają te symbole?
- Y oznacza izolację żył wykonaną z polwinitu (PVC).
- D informuje nas, że żyły są jednodrutowe, czyli składają się z jednego litego drutu.
- Y to powłoka zewnętrzna, również wykonana z polwinitu.
- p wskazuje, że przewód jest płaski, co ułatwia jego układanie pod tynkiem.
- 3 to liczba żył w kablu.
- 1,5 oznacza przekrój każdej żyły, wyrażony w milimetrach kwadratowych (mm²).
Podsumowując, YDYp 3x1,5 mm² to płaski przewód z trzema jednodrutowymi żyłami miedzianymi, każda o przekroju 1,5 mm², w izolacji i powłoce polwinitowej. To właśnie on jest naszym niezawodnym partnerem w większości domowych instalacji oświetleniowych.

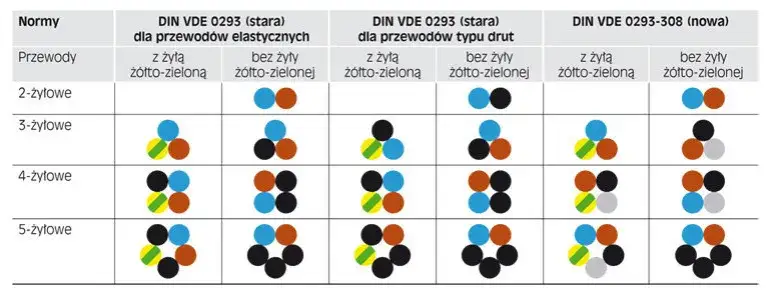

Kolory żył mają znaczenie: brązowy, niebieski, żółto-zielony co jest czym?
Standardowa kolorystyka żył w przewodach elektrycznych to nie przypadek, lecz międzynarodowa norma, która ma na celu zapewnienie bezpieczeństwa i ułatwienie pracy elektrykom. Zapamiętaj te kolory:
- Brązowy (lub czarny): To przewód fazowy (L). To nim płynie prąd "do" lampy. Jest to żyła pod napięciem.
- Niebieski: To przewód neutralny (N). Nim prąd "wraca" z lampy do sieci. W normalnych warunkach nie jest pod napięciem względem ziemi.
- Żółto-zielony: To przewód ochronny (PE). Jego rola jest kluczowa dla bezpieczeństwa w razie awarii odprowadza prąd upływowy do ziemi, chroniąc przed porażeniem. Zawsze musi być podłączony!
Różnice między YDY, YDYp, a OMY: który wybrać do montażu pod tynkiem, a który do lampy stojącej?
Rodzaj przewodu dobieramy do miejsca i sposobu jego montażu. Oto najpopularniejsze typy i ich zastosowania:
| Typ przewodu | Charakterystyka i zastosowanie |
|---|---|
| YDY | Okrągły przewód z żyłami jednodrutowymi w izolacji i powłoce polwinitowej. Stosowany do układania pod tynkiem, w tynku, w rurkach instalacyjnych. Jest bardziej elastyczny niż YDYp, ale zajmuje więcej miejsca. |
| YDYp | Płaski przewód, jak wyżej, z żyłami jednodrutowymi w izolacji i powłoce polwinitowej. Idealny do montażu podtynkowego, ponieważ jego płaski kształt ułatwia ukrycie pod tynkiem i minimalizuje grubość warstwy tynku. |
| OMY | Okrągły przewód z żyłami wielodrutowymi (linka) w izolacji i powłoce polwinitowej. Jest bardzo elastyczny i odporny na zginanie. Stosowany do ruchomych połączeń, np. do zasilania lamp stojących, biurkowych, przedłużaczy. Nie nadaje się do stałego montażu podtynkowego ze względu na budowę żył. |
Kable do zadań specjalnych: przewody bezhalogenowe i ognioodporne
W niektórych miejscach, gdzie wymagania bezpieczeństwa są znacznie podwyższone, stosuje się kable do zadań specjalnych. Przewody bezhalogenowe (np. typu H07Z-R) są używane w budynkach użyteczności publicznej, szpitalach czy serwerowniach. W razie pożaru emitują znacznie mniej dymu i toksycznych gazów, co ułatwia ewakuację i zmniejsza szkody. Z kolei kable ognioodporne (np. N2XH) są projektowane tak, aby przez określony czas podtrzymywać zasilanie nawet w warunkach pożaru, co jest kluczowe dla systemów alarmowych czy oświetlenia awaryjnego. W typowych instalacjach domowych rzadko są one potrzebne, ale warto wiedzieć o ich istnieniu.
Wybór kabla do oświetlenia: praktyczne zastosowania
Teraz, gdy rozumiemy podstawy i oznaczenia, przejdźmy do konkretów. Różne miejsca i warunki w domu czy ogrodzie wymagają specyficznych rozwiązań kablowych. Nie ma jednego uniwersalnego kabla, który sprawdzi się wszędzie, dlatego tak ważne jest dopasowanie go do konkretnego zastosowania.
Oświetlenie sufitowe i kinkiety w pokojach: sprawdzone rozwiązania
W większości pomieszczeń mieszkalnych salonach, sypialniach, gabinetach do standardowego oświetlenia sufitowego i kinkietów, najbardziej odpowiednim i najczęściej stosowanym rozwiązaniem jest przewód YDYp 3x1,5 mm². Jego płaska konstrukcja ułatwia montaż pod tynkiem, a trzy żyły (faza, neutralny, ochronny) zapewniają pełne bezpieczeństwo i zgodność z normami. To mój podstawowy wybór do tego typu instalacji.
Kuchnia i łazienka: jakie przewody wybrać do pomieszczeń o podwyższonej wilgotności?
Kuchnia i łazienka to pomieszczenia o podwyższonej wilgotności, co wymaga szczególnej uwagi. Standardowy przewód YDYp jest zazwyczaj wystarczający, jeśli jest prawidłowo zainstalowany, czyli szczelnie ukryty pod tynkiem lub w rurkach ochronnych. Kluczowe jest jednak bezwzględne pamiętanie o ochronie wszystkich obwodów w tych pomieszczeniach za pomocą wyłącznika różnicowoprądowego (RCD). To on zapewnia dodatkową ochronę przed porażeniem w wilgotnym środowisku. Pamiętaj też o odpowiedniej klasie szczelności (IP) opraw oświetleniowych w łazience.
Oświetlenie schodowe i korytarzowe: kiedy potrzebujesz kabla 4- lub 5-żyłowego?
W przypadku oświetlenia schodowego i korytarzowego, szczególnie gdy stosujemy łączniki schodowe (do załączania światła z dwóch miejsc) lub krzyżowe (z trzech i więcej miejsc), standardowy przewód trzyżyłowy to za mało. W takich układach konieczne jest użycie przewodów czterożyłowych (np. YDYp 4x1,5 mm²), a w bardziej złożonych systemach sterowania, np. z wieloma łącznikami krzyżowymi, nawet pięciożyłowych. Dodatkowe żyły są potrzebne do przesyłania sygnałów sterujących między łącznikami. Zawsze sprawdź schemat połączeń przed zakupem kabla!

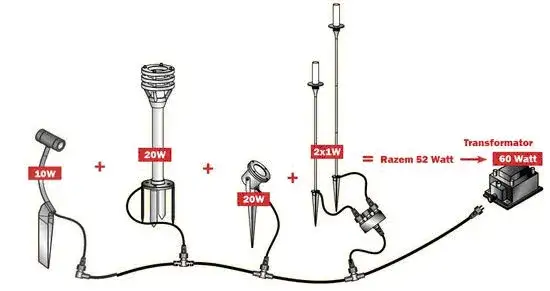

Magia światła w ogrodzie: wybór kabli ziemnych (YKY) odpornych na wodę i mróz
Oświetlenie ogrodu czy elewacji wymaga kabli o zupełnie innych właściwościach. Tutaj standardem są kable ziemne typu YKY. Charakteryzują się one wzmocnioną izolacją z polwinitu, która zapewnia im odporność na wilgoć, mróz i uszkodzenia mechaniczne. Kable YKY są przeznaczone do bezpośredniego układania w ziemi. Podobnie jak w przypadku instalacji wewnętrznych, przekrój 1,5 mm² jest również w tym przypadku powszechny dla większości punktów świetlnych. Pamiętaj jednak o odpowiedniej głębokości zakopania kabla (min. 70 cm) i jego zabezpieczeniu przed uszkodzeniami mechanicznymi, np. poprzez ułożenie w peszlu lub osłonie.

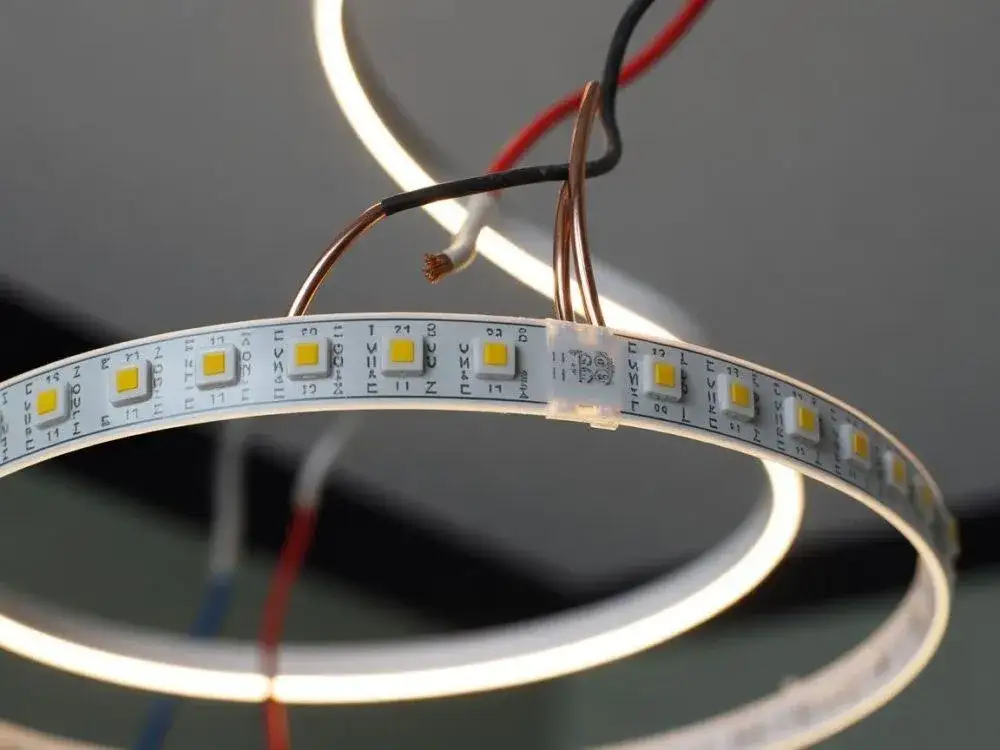

Taśmy LED i oświetlenie meblowe: na co zwrócić uwagę przy napięciu 12V?
Wracamy do instalacji niskonapięciowych, które są bardzo popularne w oświetleniu meblowym i taśmach LED. Jak już wspomniałem, tutaj przekrój kabla jest absolutnie krytyczny. Przy napięciu 12V czy 24V, nawet niewielkie spadki napięcia na przewodach mogą skutkować widocznym spadkiem jasności lub nierównomiernym świeceniem taśmy. Moja rada: na dłuższych odcinkach (powyżej 3-5 metrów, w zależności od mocy taśmy) zawsze stosuj przewody o większym przekroju, np. 2,5 mm², a najlepiej zaplanuj dodatkowe punkty zasilania taśmy, aby równomiernie rozprowadzić prąd i zminimalizować spadki napięcia. To zapewni Ci jednolite i estetyczne oświetlenie.
Unikaj typowych błędów przy wyborze i montażu kabli
Nawet najlepsze intencje mogą prowadzić do błędów, jeśli brakuje nam odpowiedniej wiedzy. Jako elektryk z doświadczeniem, widziałem wiele pomyłek, które można było łatwo uniknąć. Świadomość najczęstszych pułapek to pierwszy krok do stworzenia bezpiecznej i niezawodnej instalacji. Pamiętaj, że bezpieczeństwo elektryczne to nie kwestia szczęścia, a przestrzegania zasad.
Błąd #1: Stosowanie przewodów dwużyłowych w nowej instalacji
To jeden z najpoważniejszych błędów, jakie można popełnić w nowej instalacji. Stosowanie przewodów dwużyłowych (bez żyły ochronnej PE) jest niezgodne z polskimi normami i stanowi bezpośrednie zagrożenie dla życia. Brak uziemienia oznacza, że w przypadku awarii urządzenia lub uszkodzenia izolacji, metalowe części oprawy mogą znaleźć się pod napięciem, co grozi porażeniem prądem. Przewody dwużyłowe są dopuszczalne jedynie w bardzo specyficznych przypadkach wymiany w starej, istniejącej instalacji, gdzie nie ma możliwości doprowadzenia żyły PE, ale nawet wtedy należy zastosować dodatkowe środki ochrony (np. RCD). W nowych budynkach zawsze trzy żyły!
Błąd #2: Niewłaściwe łączenie kabli ryzyko przegrzania i pożaru
Niewłaściwe łączenie kabli to prosta droga do problemów. Luźne połączenia, niedokręcone śruby w kostkach, czy prowizoryczne skręcanie przewodów "na taśmę" to recepta na katastrofę. Takie miejsca są punktami o zwiększonej rezystancji, co prowadzi do przegrzewania się, iskrzenia, a w konsekwencji pożaru. Zawsze używaj atestowanych złączek (np. WAGO, kostki śrubowe) i upewnij się, że połączenia są solidne i trwałe. Absolutnie zakazane jest łączenie przewodów miedzianych z aluminiowymi bez specjalnych złączek bimetalicznych, ponieważ prowadzi to do korozji elektrochemicznej i utraty przewodności.Błąd #3: Brak zabezpieczeń rola wyłączników nadprądowych i różnicowoprądowych
Zgodnie z polskimi normami, każdy nowo tworzony obwód oświetleniowy musi być chroniony nie tylko przez wyłącznik nadprądowy (tzw. "bezpiecznik"), ale również przez wyłącznik różnicowoprądowy (RCD). Wyłączniki nadprądowe chronią instalację przed przeciążeniami i zwarciami, natomiast RCD to Twoja osobista ochrona przed porażeniem prądem. Wykrywa on nawet niewielkie prądy upływowe i natychmiast odcina zasilanie. Brak RCD w obwodzie oświetleniowym to poważne zaniedbanie i znaczące obniżenie poziomu bezpieczeństwa.
Przeczytaj również: Wolny internet po kablu? Odzyskaj prędkość! Poradnik krok po kroku
Błąd #4: Układanie kabli bezpośrednio na drewnie na poddaszu bez dodatkowej ochrony
Układanie kabli bezpośrednio na materiałach łatwopalnych, takich jak drewno na poddaszu, jest bardzo ryzykowne. Chociaż nowoczesne kable mają izolację samogasnącą, w przypadku przegrzania lub zwarcia, mogą zaprószyć ogień. Zawsze zalecam stosowanie kabli o podwyższonej odporności na temperaturę (np. z izolacją silikonową) lub, co jest częściej praktykowane, umieszczanie standardowych kabli w specjalnych peszlach ochronnych lub korytkach kablowych. Takie rozwiązanie nie tylko chroni kabel przed uszkodzeniami mechanicznymi, ale także stanowi dodatkową barierę ogniową, minimalizując ryzyko pożaru.
