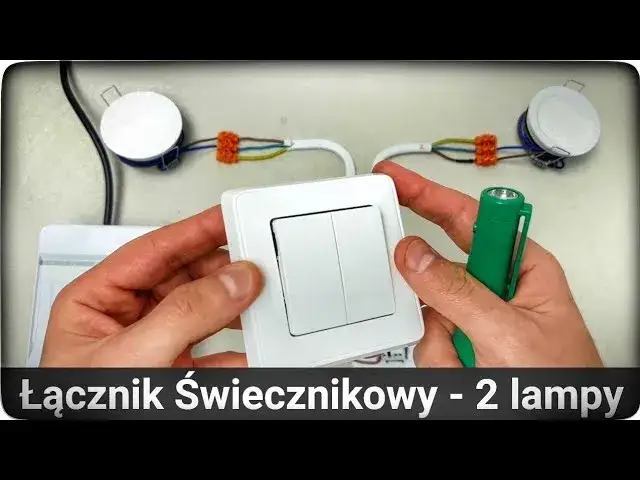

Podłączenie podwójnego włącznika światła, gdy w puszce masz trzy kable, może wydawać się skomplikowane, ale z odpowiednią wiedzą i ostrożnością jest to zadanie, które możesz wykonać samodzielnie. Ten praktyczny, krok po kroku poradnik pomoże Ci bezpiecznie i poprawnie przeprowadzić całą instalację.
Podłączenie podwójnego włącznika światła krok po kroku, bezpiecznie i poprawnie
- Zawsze odłącz zasilanie w skrzynce bezpieczników i upewnij się próbnikiem, że w przewodach nie ma napięcia.
- W typowej instalacji 3 kable w puszce to przewód zasilający (faza L, neutralny N, ochronny PE) oraz dwa przewody do lamp.
- Podwójny włącznik przerywa jedynie przewód fazowy (L); przewody neutralne (N) i ochronne (PE) są łączone bezpośrednio do lamp.
- Do identyfikacji przewodów niezbędny jest próbnik napięcia.
- Kluczowe jest prawidłowe rozpoznanie oznaczeń na włączniku (np. L/P jako wejście fazy zasilającej, 1/2 lub strzałki jako wyjścia do lamp).
- Przygotuj niezbędne narzędzia: próbnik, ściągacz izolacji, wkrętaki, obcinaczki.
Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed rozpoczęciem pracy?
Praca z prądem to nie przelewki. Z mojego doświadczenia wiem, że bezpieczeństwo jest absolutnym priorytetem i nie ma tu miejsca na kompromisy. Nawet pozornie proste zadanie, jak podłączenie włącznika, może prowadzić do poważnych wypadków od porażenia prądem, przez pożar, aż po trwałe uszkodzenie instalacji. Dlatego zawsze, zanim dotkniesz jakiegokolwiek przewodu, musisz mieć pewność, że zasilanie jest odłączone. Nie ufaj przypadkowi, ufaj tylko sprawdzonym metodom i narzędziom.
Jak upewnić się, że zasilanie jest wyłączone? Krok po kroku
To jest najważniejszy etap. Nie pomijaj go!
- Zlokalizuj skrzynkę bezpieczników: Znajdź główną skrzynkę bezpieczników w swoim domu lub mieszkaniu.
- Wyłącz odpowiedni bezpiecznik: Zidentyfikuj bezpiecznik odpowiedzialny za obwód, w którym znajduje się puszka z włącznikiem. Zazwyczaj są one opisane, ale jeśli nie masz pewności, wyłącz główny bezpiecznik różnicowoprądowy (RCD) lub główny wyłącznik nadprądowy dla całego mieszkania. Lepiej wyłączyć za dużo niż za mało.
- Sprawdź brak napięcia próbnikiem: Po wyłączeniu bezpiecznika, idź do puszki, w której będziesz pracować. Weź próbnik napięcia (neonówkę). Dotknij końcówką próbnika każdego z przewodów w puszce, a drugą rękę połóż na metalowej części próbnika (jeśli to neonówka). Jeśli próbnik się nie zaświeci, oznacza to brak napięcia. Sprawdź każdy przewód! Nawet jeśli myślisz, że wiesz, który to faza, zawsze sprawdź wszystkie.
- Dodatkowa ostrożność: Jeśli masz miernik uniwersalny, możesz dodatkowo zmierzyć napięcie między przewodami, aby upewnić się, że wynosi 0V.
Niezbędne narzędzia, które musisz przygotować
Dobrze przygotowane narzędzia to podstawa sprawnej i bezpiecznej pracy. Oto, co będzie Ci potrzebne:
- Próbnik napięcia (neonówka): Absolutnie niezbędny do sprawdzenia obecności napięcia w przewodach.
- Ściągacz izolacji: Umożliwia precyzyjne usunięcie izolacji z końcówek przewodów, bez uszkodzenia żył.
- Wkrętak płaski i krzyżakowy: Do odkręcania i dokręcania zacisków we włączniku oraz montażu ramki.
- Obcinaczki do kabli: Przydatne do skracania przewodów, jeśli są zbyt długie.
- Złączki instalacyjne (np. WAGO): Do bezpiecznego łączenia przewodów neutralnych (N) i ochronnych (PE) w puszce.
Ostrzeżenie: Kiedy należy wezwać profesjonalnego elektryka?
Chociaż ten poradnik ma na celu pomóc Ci w samodzielnym podłączeniu włącznika, są sytuacje, w których wezwanie wykwalifikowanego elektryka jest nie tylko wskazane, ale wręcz konieczne. Jeśli masz do czynienia ze starą instalacją elektryczną (np. aluminiowe przewody, brak przewodu ochronnego), okablowanie w puszce jest nietypowe i nie jesteś w stanie zidentyfikować przewodów, lub po prostu czujesz się niepewnie nie ryzykuj. Elektryk ma odpowiednie kwalifikacje, doświadczenie i sprzęt, aby bezpiecznie rozwiązać każdy problem. Pamiętaj, że zdrowie i życie są ważniejsze niż oszczędność kilku złotych.
Zrozumienie przewodów: Jak rozpoznać kable w puszce?
W typowej polskiej instalacji elektrycznej, kiedy masz trzy kable w puszce pod włącznik, najczęściej oznacza to, że jeden z tych kabli to główne zasilanie (zawierające przewód fazowy L, neutralny N i ochronny PE), a pozostałe dwa kable prowadzą do dwóch oddzielnych punktów świetlnych (np. dwóch żarówek w żyrandolu lub dwóch niezależnych lamp). Twoim zadaniem będzie prawidłowe zidentyfikowanie tych przewodów i podłączenie ich do włącznika, który ma za zadanie rozdzielić fazę na te dwa obwody.
Identyfikacja kolorów: Przewodnik po standardach w polskich instalacjach
Zgodnie z obowiązującymi normami, kolory przewodów są ustandaryzowane, co znacznie ułatwia pracę. Zawsze jednak pamiętaj, że w starych instalacjach mogą występować odstępstwa.
- Brązowy lub czarny: To zazwyczaj przewód fazowy (L), czyli ten, który doprowadza napięcie.
- Niebieski: To przewód neutralny (N), który odprowadza prąd z powrotem do źródła.
- Żółto-zielony: To przewód ochronny (PE), kluczowy dla bezpieczeństwa, chroniący przed porażeniem.
- Przewody "korespondencyjne" (czyli te, które idą od włącznika do lampy) najczęściej również mają kolor brązowy, czarny lub szary. To właśnie te przewody będziesz podłączać do wyjść włącznika.

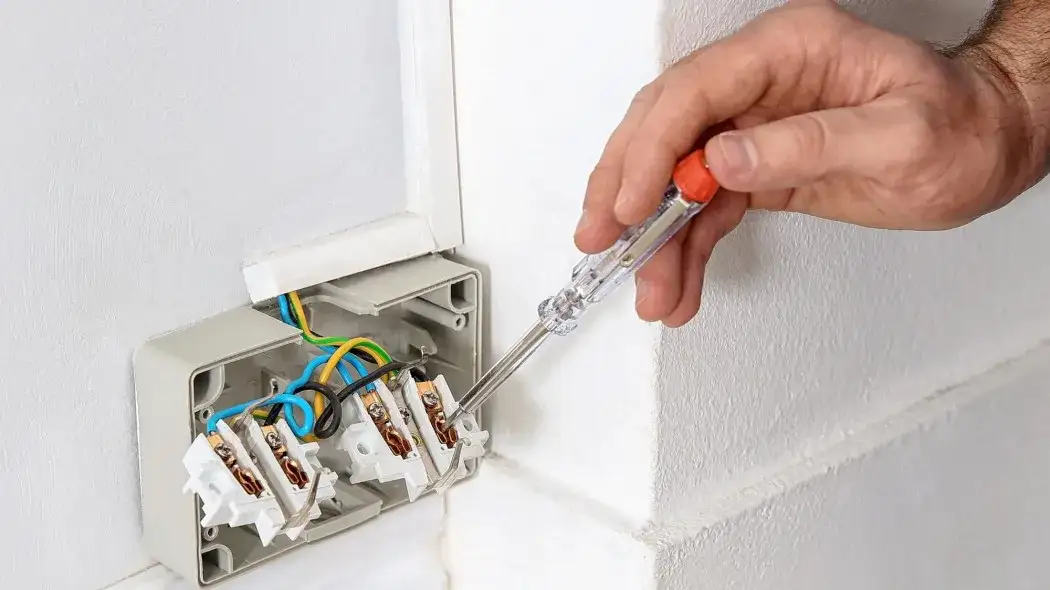

Jak za pomocą próbnika znaleźć przewód fazowy (L)? Praktyczna instrukcja
Zidentyfikowanie przewodu fazowego zasilającego jest kluczowe. Oto jak to zrobić bezpiecznie:
- Upewnij się, że zasilanie jest odłączone: Powtórz kroki z sekcji "Jak upewnić się, że zasilanie jest wyłączone?".
- Odizoluj końcówki przewodów: Ostrożnie ściągnij około 1 cm izolacji z każdego z trzech kabli w puszce, tak aby metalowe żyły były widoczne.
- Tymczasowo przywróć zasilanie: Wróć do skrzynki bezpieczników i ostrożnie włącz tylko ten bezpiecznik, który odpowiada za obwód, w którym pracujesz.
- Zidentyfikuj fazę: Wróć do puszki. Dotknij próbnikiem napięcia (neonówką) każdej odizolowanej żyły. Przewód, który spowoduje zaświecenie się lampki w próbniku, to przewód fazowy zasilający (L). Zapamiętaj go lub oznacz taśmą izolacyjną.
- Natychmiast odłącz zasilanie: Po zidentyfikowaniu przewodu fazowego, natychmiast wróć do skrzynki bezpieczników i ponownie wyłącz zasilanie. Sprawdź próbnikiem, czy napięcie zniknęło. To jest absolutnie kluczowe dla Twojego bezpieczeństwa.
Rola przewodu neutralnego (N) i ochronnego (PE): Dlaczego nie podłączamy ich do włącznika?
Włącznik światła, w tym podwójny, ma za zadanie jedynie przerywać obwód przewodu fazowego (L), czyli tego, który doprowadza prąd do lampy. Przewód neutralny (N) i ochronny (PE) nie są podłączane do zacisków włącznika. Zamiast tego, przewody neutralne i ochronne z kabla zasilającego oraz z kabli prowadzących do lamp są łączone ze sobą w puszce za pomocą odpowiednich złączek instalacyjnych (np. WAGO). Następnie prowadzi się je bezpośrednio do lampy. W ten sposób włącznik kontroluje tylko przepływ fazy, a przewody N i PE zapewniają ciągłość obwodu i bezpieczeństwo.
Podłączanie krok po kroku: Schemat dla podwójnego włącznika
Teraz, gdy masz już zidentyfikowane przewody i rozumiesz ich funkcje, przejdziemy do praktycznego podłączenia. Poniższe kroki stanowią wizualny przewodnik po prawidłowym podłączeniu podwójnego włącznika.
Krok 1: Przygotowanie przewodów w puszce
Upewnij się, że zasilanie jest odłączone. Ostrożnie odizoluj końcówki wszystkich przewodów w puszce na długość około 1 cm. Jeśli przewody są zbyt długie, możesz je skrócić obcinaczkami, tak aby wygodnie mieściły się w puszce, ale miały wystarczający zapas do podłączenia. Uporządkuj je, aby łatwiej było je rozróżnić.
Krok 2: Podłączenie przewodu fazowego zasilającego (L): Gdzie jest właściwe miejsce?
Zidentyfikowany wcześniej przewód fazowy zasilający (L) podłącz do wspólnego wejścia włącznika. Na większości włączników jest ono oznaczone jako L, P lub strzałką skierowaną do wewnątrz. To jest punkt, do którego doprowadzane jest napięcie z sieci, a następnie rozdzielane na dwa klawisze włącznika.
Krok 3: Podłączenie przewodów do lamp: Jak poprawnie rozdzielić obwody?
Teraz podłącz dwa przewody fazowe, które prowadzą do lamp, do odpowiednich wyjść włącznika. Zazwyczaj są one oznaczone cyframi 1, 2 lub strzałkami skierowanymi na zewnątrz. Jeden przewód do lampy podłącz do wyjścia "1", a drugi do wyjścia "2". W ten sposób każdy klawisz włącznika będzie sterował osobnym obwodem. Pamiętaj, aby przewody neutralne (N) i ochronne (PE) z kabla zasilającego oraz z kabli do lamp połączyć ze sobą w puszce za pomocą złączek, a następnie poprowadzić je bezpośrednio do lampy, omijając włącznik.
Krok 4: Prawidłowe umieszczenie i montaż włącznika w puszce
Po podłączeniu wszystkich przewodów, ostrożnie, ale stanowczo, wsuń włącznik do puszki. Upewnij się, że przewody są ułożone tak, aby nie były zgniecione ani napięte. Przykręć włącznik do puszki za pomocą śrubek montażowych. Następnie zamontuj ramkę ozdobną i nałóż klawisze. Upewnij się, że włącznik jest stabilnie osadzony i nie chwieje się.
Oznaczenia na włączniku: Jak je rozumieć i uniknąć pomyłek?
Zrozumienie oznaczeń na włączniku jest absolutnie kluczowe dla prawidłowego podłączenia. Producenci stosują różne symbole, ale ich znaczenie jest zazwyczaj podobne. Zawsze warto poświęcić chwilę na ich rozszyfrowanie, aby uniknąć błędów.
Gdzie jest wejście, a gdzie wyjście? Typowe oznaczenia (L, P, strzałki)
Z mojego doświadczenia wiem, że producenci starają się ułatwić zadanie, stosując intuicyjne oznaczenia:
- L, P (lub COM - common): To są najczęściej spotykane oznaczenia dla wejścia fazy zasilającej. Oznacza to, że do tego zacisku podłączasz główny przewód fazowy (L) zasilający z instalacji. Czasem może to być również strzałka skierowana do wewnątrz.
- Strzałki skierowane na zewnątrz, cyfry 1, 2 (lub L1, L2): Te oznaczenia wskazują wyjścia, czyli miejsca, do których podłączasz przewody fazowe prowadzące do poszczególnych lamp lub sekcji lampy. Każda strzałka lub cyfra odpowiada jednemu klawiszowi włącznika.
- Brak oznaczeń: W niektórych, rzadkich przypadkach, włącznik może nie mieć wyraźnych oznaczeń. Wtedy zazwyczaj jeden zacisk jest wyraźnie oddzielony lub znajduje się w innej części obudowy to jest wejście fazy. Pozostałe dwa to wyjścia.
Co zrobić, gdy na włączniku nie ma żadnych oznaczeń?
Jeśli Twój włącznik nie ma żadnych wyraźnych oznaczeń, nie panikuj. W pierwszej kolejności sprawdź instrukcję producenta to powinno być Twoje pierwsze źródło informacji. Jeśli instrukcji brak, możesz spróbować zidentyfikować zaciski za pomocą miernika uniwersalnego i funkcji ciągłości obwodu. Podłączając miernik do różnych par zacisków i naciskając klawisze, możesz określić, które zaciski są ze sobą połączone. Zawsze jednak, w przypadku braku pewności, zalecam skonsultowanie się z elektrykiem. Bezpieczeństwo jest najważniejsze!
Typowe problemy po podłączeniu: Jak je zdiagnozować i naprawić?
Nawet przy największej staranności, czasami po podłączeniu włącznika mogą pojawić się problemy. Ważne jest, aby umieć je zdiagnozować i, w miarę możliwości, naprawić. Pamiętaj, że zawsze zaczynamy od odłączenia zasilania!
Dlaczego działa tylko jeden klawisz włącznika?
Ten problem jest dość powszechny i zazwyczaj wynika z nieprawidłowego podłączenia jednego z przewodów fazowych do lampy. Możliwe przyczyny to:
- Luźne połączenie przewodu fazowego do lampy w zacisku włącznika.
- Pomylenie przewodu fazowego do lampy z innym przewodem (np. neutralnym, co jest błędem).
- Brak podłączenia jednego z przewodów fazowych do lampy do odpowiedniego wyjścia włącznika.
, upewnij się, że przewody są dobrze dokręcone i podłączone do właściwych zacisków.
Światło świeci cały czas i nie da się go wyłączyć: analiza błędu
Jeśli światło świeci non-stop, niezależnie od pozycji klawisza, oznacza to, że przewód fazowy zasilający jest podłączony bezpośrednio do przewodu fazowego lampy, z pominięciem włącznika. Innymi słowy, obwód jest stale zamknięty. Najczęstsze błędy to:
- Podłączenie głównego przewodu fazowego (L) do wyjścia włącznika zamiast do wejścia.
- Pomylenie przewodu fazowego zasilającego z jednym z przewodów do lampy i połączenie ich razem w puszce.
Musisz ponownie sprawdzić, czy przewód fazowy zasilający (L) jest podłączony do wspólnego wejścia włącznika, a przewody do lamp do wyjść.
Iskrzenie lub brzęczenie włącznika: jak zdiagnozować i naprawić usterkę?
Iskrzenie lub brzęczenie to sygnały alarmowe, których nie wolno ignorować! Mogą wskazywać na poważne problemy:
- Luźne połączenia: Najczęstsza przyczyna. Przewód nie jest wystarczająco mocno dokręcony w zacisku, co prowadzi do słabego kontaktu i iskrzenia. Może to prowadzić do przegrzewania się i pożaru.
- Uszkodzony włącznik: Mechanizm włącznika może być uszkodzony, co powoduje iskrzenie wewnętrzne.
- Przeciążenie obwodu: Jeśli do obwodu podłączono zbyt wiele urządzeń o dużej mocy, może dochodzić do przeciążenia, objawiającego się brzęczeniem.
W przypadku iskrzenia lub brzęczenia natychmiast odłącz zasilanie! Sprawdź wszystkie połączenia, dokręć je mocno. Jeśli problem nadal występuje, rozważ wymianę włącznika. Jeśli masz wątpliwości, wezwij elektryka.
Ostatnie kroki: Sprawdź instalację i ciesz się światłem
Po podłączeniu i zamontowaniu włącznika, a także po ewentualnym rozwiązaniu problemów, nadszedł czas na ostateczną kontrolę. To moment, w którym upewniasz się, że wszystko działa prawidłowo i bezpiecznie.
Ostateczna kontrola: Jak bezpiecznie przetestować działanie nowego włącznika?
- Sprawdź wizualnie: Upewnij się, że włącznik jest prawidłowo zamontowany, ramka i klawisze są na swoim miejscu, a żadne przewody nie wystają.
- Przywróć zasilanie: Wróć do skrzynki bezpieczników i włącz bezpiecznik dla danego obwodu.
- Przetestuj każdy klawisz: Naciśnij każdy klawisz włącznika osobno. Upewnij się, że każda lampa (lub sekcja lampy) włącza się i wyłącza prawidłowo.
- Obserwuj: Zwróć uwagę, czy nie ma żadnych niepokojących objawów, takich jak iskrzenie, brzęczenie, dymienie czy zapach spalenizny. Jeśli coś takiego zaobserwujesz, natychmiast odłącz zasilanie i zdiagnozuj problem.
Przeczytaj również: Jaki kabel HDMI do PS5? Wybierz 2.1 i graj w 4K@120Hz!
Dobre praktyki, o których warto pamiętać na przyszłość
Jako Gabriel Laskowski zawsze powtarzam, że dobre nawyki procentują. Oto kilka wskazówek na przyszłość:
- Fotografuj połączenia: Zanim rozmontujesz stary włącznik lub zamkniesz puszkę, zrób zdjęcie połączeń. To nieoceniona pomoc, jeśli coś pójdzie nie tak lub będziesz musiał wrócić do instalacji.
- Etykietuj przewody: Jeśli masz dużo przewodów lub skomplikowaną instalację, użyj taśmy izolacyjnej i markera, aby oznaczyć, który przewód jest fazą, który idzie do której lampy itp.
- Używaj wysokiej jakości złączek: Nigdy nie lekceważ znaczenia dobrych złączek instalacyjnych (np. WAGO). Zapewniają one bezpieczne i trwałe połączenia, co jest kluczowe dla niezawodności instalacji.
- Nie oszczędzaj na narzędziach: Dobrej jakości narzędzia elektryczne to inwestycja w Twoje bezpieczeństwo i komfort pracy.
- Regularnie sprawdzaj instalację: Od czasu do czasu warto sprawdzić stan gniazdek i włączników, zwłaszcza jeśli są często używane.
