Jaki kabel DVB-T2? Wybierz idealny i ciesz się 4K bez zakłóceń

W dzisiejszych czasach, gdy telewizja naziemna przeszła na nowy standard DVB-T2/HEVC, a my coraz częściej oglądamy treści w rozdzielczości 4K, jakość sygnału stała się absolutnie kluczowa. Niewiele osób zdaje sobie sprawę, że nawet najlepsza antena i najnowocześniejszy telewizor nie zagwarantują krystalicznie czystego obrazu, jeśli sygnał zostanie zdegradowany na ostatnim odcinku w kablu antenowym. Właśnie dlatego wybór odpowiedniego przewodu jest tak ważny, a ten poradnik pomoże Ci uniknąć frustrującej pikselozy czy zanikania obrazu, prowadząc Cię krok po kroku przez świat parametrów technicznych i praktycznych wskazówek.

Era DVB-T2/HEVC i 4K: Kiedy każdy decybel ma znaczenie dla jakości obrazu

Przejście na standard DVB-T2/HEVC to ogromny skok technologiczny, który przyniósł nam lepszą jakość obrazu, więcej kanałów i przygotował grunt pod przyszłe transmisje w 4K. Niestety, ma to swoją cenę nowy standard jest znacznie bardziej wrażliwy na wszelkie zakłócenia i straty sygnału. W czasach telewizji analogowej, słaby sygnał objawiał się śnieżeniem, które często dało się jeszcze oglądać. Dziś, nawet niewielkie straty sygnału, spowodowane na przykład słabej jakości kablem, mogą prowadzić do zjawiska znanego jako pikseloza, czyli rozpadania się obrazu na kwadratowe bloki, a w skrajnych przypadkach do jego całkowitego braku. Każdy decybel tłumienności, czyli osłabienia sygnału, ma tutaj ogromne znaczenie. Dlatego właśnie w erze DVB-T2/HEVC i 4K, jakość kabla antenowego jest absolutnie decydująca dla komfortu oglądania.

Niewidzialni wrogowie sygnału: Jak zakłócenia z sieci 5G i LTE wpływają na Twój telewizor

Oprócz naturalnych strat sygnału, musimy zmierzyć się z coraz większą ilością zakłóceń zewnętrznych. Szczególnie problematyczne stały się sieci komórkowe LTE i 5G, które operują na częstotliwościach bliskich tym wykorzystywanym przez telewizję naziemną. Jeśli Twój kabel antenowy nie jest odpowiednio ekranowany, te niewidzialne fale radiowe mogą przenikać do przewodu, mieszając się z sygnałem telewizyjnym i powodując jego degradację. Objawia się to wspomnianą pikselozą, zanikaniem obrazu, a nawet całkowitym brakiem odbioru niektórych kanałów. Skuteczne ekranowanie kabla to Twoja tarcza ochronna przed tymi zakłóceniami, dlatego nigdy nie należy na nim oszczędzać.

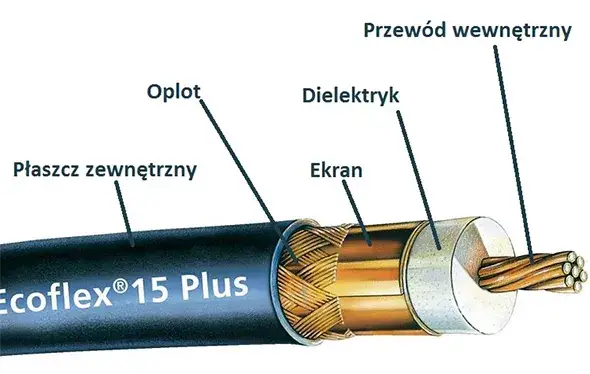

Anatomia idealnego kabla antenowego: Poznaj jego kluczowe elementy

Żyła wewnętrzna: Miedziane serce instalacji czy tańszy kompromis?

Żyła wewnętrzna, czyli rdzeń kabla, to jego serce element odpowiedzialny za przewodzenie sygnału. To właśnie od niej w dużej mierze zależy jakość transmisji. Na rynku znajdziesz dwa główne typy żył: w 100% miedziane (Cu) oraz stalowe miedziowane (CCS Copper Clad Steel). Moje doświadczenie podpowiada, że zawsze warto inwestować w czystą miedź. Miedź charakteryzuje się znacznie lepszą przewodnością elektryczną, co przekłada się na mniejszą tłumienność sygnału, a co za tym idzie lepszy obraz, szczególnie na dłuższych odcinkach. Jest również bardziej trwała i odporna na korozję, co jest kluczowe w długoterminowej perspektywie. Kable CCS są tańsze, ale ich parametry są gorsze, a ich żywotność krótsza. Z czasem, pod wpływem czynników zewnętrznych, warstwa miedzi może się utleniać, prowadząc do pogorszenia sygnału. Zalecana grubość żyły to minimum 1,0 mm, a w profesjonalnych instalacjach często stosuje się żyły o grubości 1,02 mm lub 1,13 mm, które oferują jeszcze lepsze parametry.

Ekran i oplot: Twoja tarcza chroniąca przed pikselozą i zanikaniem obrazu

Ekranowanie to klucz do ochrony sygnału przed zakłóceniami elektromagnetycznymi z zewnątrz takimi jak te pochodzące od sieci LTE/5G czy innych urządzeń elektrycznych. Składa się ono zazwyczaj z folii aluminiowej oraz oplotu. Wyróżniamy kable podwójnie ekranowane (folia + oplot) oraz potrójnie ekranowane, często nazywane "Trishield" (folia-oplot-folia). Te ostatnie, jak sama nazwa wskazuje, oferują znacznie lepszą ochronę, co jest nieocenione w miejscach o dużym natężeniu zakłóceń. Zwróć uwagę na gęstość oplotu im jest on gęstszy (minimum 77-80% krycia), tym skuteczniej chroni sygnał. Wysokiej jakości oplot powinien być wykonany z miedzi lub aluminium, co dodatkowo poprawia jego skuteczność.

Płaszcz zewnętrzny: Kluczowa różnica między kablem do salonu a tym na dach

Płaszcz zewnętrzny kabla to jego pierwsza linia obrony przed czynnikami środowiskowymi. Jego rodzaj zależy od miejsca montażu. Nie każdy kabel nadaje się do wszystkiego, a ignorowanie tej zasady to jeden z najczęstszych błędów.

Typ kabla / Płaszcz	Charakterystyka i zastosowanie
Kable wewnętrzne / PVC	Posiadają biały płaszcz z polichlorku winylu (PVC). Są elastyczne i estetyczne, idealne do układania wewnątrz budynków, np. w salonie czy sypialni. Niestety, nie są odporne na promieniowanie UV, wilgoć ani skrajne temperatury, dlatego absolutnie nie nadają się do montażu na zewnątrz.
Kable zewnętrzne / PE	Charakteryzują się czarnym płaszczem z polietylenu (PE). Ten materiał jest odporny na promieniowanie UV, wilgoć, deszcz, śnieg i szeroki zakres temperatur. To jedyny słuszny wybór do instalacji na zewnątrz, np. na dachu, elewacji czy w ogrodzie.
Kable żelowane / PE	Specjalny rodzaj kabli zewnętrznych, które oprócz płaszcza PE posiadają dodatkową warstwę żelu wewnątrz. Żel ten stanowi dodatkową ochronę przed wnikaniem wilgoci, co czyni je idealnym rozwiązaniem do układania bezpośrednio w ziemi, np. w wykopie do budynku gospodarczego.

Parametry techniczne kabla antenowego: Co oznaczają i na co zwracać uwagę?

Tłumienność (dB/100m): Cichy zabójca sygnału jaka wartość jest gwarancją sukcesu?

Tłumienność to jeden z najważniejszych parametrów kabla, który informuje nas o tym, ile sygnału zostanie utracone na danej długości przewodu. Wyrażana jest w decybelach na 100 metrów (dB/100m) dla określonej częstotliwości. Kluczowa zasada jest prosta: im niższa wartość tłumienności, tym lepszy kabel. Dla sygnału DVB-T2, transmitowanego w paśmie UHF (do 862 MHz), dobrej jakości kable RG-6 powinny mieć tłumienność poniżej 21 dB/100m. Przy długich odcinkach kabla, każda dodatkowa dziesiąta część decybela ma znaczenie. Wysoka tłumienność to cichy zabójca sygnału, który może prowadzić do pikselozy i niestabilnego odbioru, nawet jeśli antena zbiera sygnał wzorowo. Zawsze sprawdzaj ten parametr przed zakupem, zwłaszcza jeśli planujesz długie trasy kablowe.

Skuteczność ekranowania (>90 dB): Potrójna ochrona, która zapewni Ci spokój

Skuteczność ekranowania, wyrażana również w decybelach (dB), mówi nam, jak dobrze kabel izoluje sygnał wewnętrzny od zakłóceń zewnętrznych. To parametr, który w erze LTE i 5G zyskał na znaczeniu. Minimalna zalecana wartość to 90 dB. Jednak w miejscach o dużym natężeniu zakłóceń, na przykład w pobliżu nadajników telefonii komórkowej, warto szukać kabli o skuteczności ekranowania powyżej 100 dB, czyli popularnych kabli potrójnie ekranowanych (Trishield). Producenci często podają klasy ekranowania: A, A+, A++, gdzie A++ oznacza najwyższą ochronę. Inwestycja w kabel o wysokiej skuteczności ekranowania to inwestycja w spokój i stabilny, wolny od zakłóceń obraz.

Impedancja falowa: Dlaczego wartość 75 Ω to jedyny słuszny wybór?

Impedancja falowa to parametr, który musi być zgodny w całej instalacji antenowej od anteny, przez kabel, aż po telewizor. W Polsce, dla instalacji RTV/SAT, absolutnym i jedynym słusznym standardem jest 75 Ω (Ohm). Użycie kabla o innej impedancji, np. 50 Ω (stosowanego w radiokomunikacji), spowoduje niedopasowanie impedancyjne, co doprowadzi do odbić sygnału i drastycznego pogorszenia jakości odbioru. Zawsze upewnij się, że kupujesz kabel 75 Ω.

Grubość rdzenia (>1 mm): Czy rozmiar naprawdę ma znaczenie dla jakości odbioru?

Tak, rozmiar rdzenia ma znaczenie! Grubszy rdzeń (minimum 1,0 mm, a najlepiej 1,02 mm lub 1,13 mm) przekłada się na lepszą przewodność elektryczną i w konsekwencji na niższą tłumienność sygnału. To prosta zasada fizyki większa powierzchnia przekroju oznacza mniejszy opór dla prądu wysokiej częstotliwości. Wybierając kabel z grubszym, miedzianym rdzeniem, zapewniasz sobie lepszą jakość sygnału i większą odporność na straty, co jest szczególnie ważne przy dłuższych odcinkach instalacji.

Praktyczny przewodnik: Jaki kabel antenowy wybrać do różnych zastosowań?

Instalacja w mieszkaniu: Gdy odległość od anteny nie przekracza 10 metrów

W przypadku krótkich instalacji, np. gdy antena jest blisko telewizora, a odległość nie przekracza 10 metrów, standardowy kabel typu RG-6 o dobrych parametrach będzie w zupełności wystarczający. Szukaj modelu z miedzianą żyłą wewnętrzną i solidnym, podwójnym ekranowaniem (min. 90 dB). Wewnątrz mieszkania wystarczy kabel z białym płaszczem PVC, ponieważ nie będzie on narażony na działanie promieni UV czy wilgoci. Warto jednak pamiętać, że nawet na krótkim odcinku, kiepskiej jakości kabel może wprowadzić niepotrzebne straty, więc nie warto szukać najtańszych rozwiązań.

Kabel do domu jednorodzinnego: Kiedy standardowy RG-6 to za mało?

W domach jednorodzinnych często mamy do czynienia z dłuższymi odcinkami kabla, prowadzącymi od anteny na dachu do telewizorów na różnych piętrach. W takich sytuacjach standardowy RG-6 może okazać się niewystarczający. Moja rekomendacja to kable RG-6 o podwyższonej jakości, takie jak popularny w Polsce Triset-113, który oferuje miedzianą żyłę 1,13 mm i potrójne ekranowanie. Jeśli trasa kablowa przekracza 30-40 metrów, warto rozważyć zastosowanie grubszego kabla typu RG-11, który charakteryzuje się znacznie niższą tłumiennością. Pamiętaj, jeśli jakakolwiek część instalacji przebiega na zewnątrz (np. wzdłuż elewacji), bezwzględnie musisz zastosować kabel z czarnym płaszczem PE, odpornym na warunki atmosferyczne.

Montaż na zewnątrz i w ziemi: Czym charakteryzuje się czarny kabel PE i wersja żelowana?

Dla instalacji zewnętrznych, niezależnie od tego, czy kabel biegnie po dachu, elewacji, czy wzdłuż ogrodzenia, kluczowy jest czarny płaszcz PE (polietylenowy). Jest on odporny na promieniowanie UV, wilgoć, deszcz, śnieg i skrajne temperatury, co gwarantuje długotrwałą i stabilną pracę. Nigdy nie stosuj kabli wewnętrznych (z płaszczem PVC) na zewnątrz szybko ulegną degradacji. Jeśli planujesz ułożenie kabla bezpośrednio w ziemi, koniecznie wybierz kabel żelowany. Dodatkowa warstwa żelu wewnątrz przewodu stanowi barierę dla wilgoci, która mogłaby przeniknąć przez ewentualne mikropęknięcia płaszcza zewnętrznego, chroniąc żyłę i ekran przed korozją i utratą parametrów.

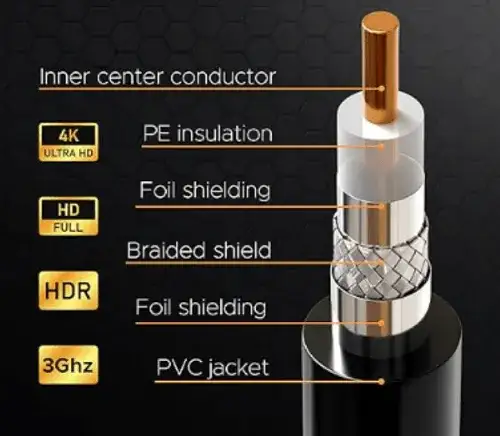

Poznaj typy kabli antenowych: RG-6, Triset-113, RG-11

RG-6: Uniwersalny żołnierz do większości zadań

Kabel RG-6 to prawdziwy uniwersalny żołnierz w świecie instalacji RTV/SAT. Jest to najpopularniejszy i najczęściej stosowany typ kabla koncentrycznego w domowych instalacjach antenowych. Charakteryzuje się dobrą równowagą między wydajnością a ceną, co czyni go odpowiednim do większości zastosowań, zwłaszcza na krótszych i średnich odcinkach. Ważne jest jednak, aby wybrać RG-6 od sprawdzonego producenta, z miedzianą żyłą i solidnym ekranowaniem, a nie najtańszy "no-name" z marketu.

Triset-113: Wybór instalatorów czy warto dopłacić?

Triset-113 to nazwa, którą często usłyszysz od profesjonalnych instalatorów w Polsce. Jest to de facto ulepszona wersja kabla typu RG-6, która stała się niemal standardem w solidnych instalacjach. Wyróżnia się przede wszystkim miedzianą żyłą o większej grubości (1,13 mm zamiast standardowych 1,0 mm) oraz potrójnym ekranowaniem (Trishield), co przekłada się na znacznie niższą tłumienność i wyższą skuteczność ekranowania. Moim zdaniem, warto dopłacić za Triset-113, zwłaszcza przy dłuższych odcinkach lub w miejscach narażonych na zakłócenia. To inwestycja, która procentuje stabilnym sygnałem i brakiem problemów przez wiele lat.

RG-11: Kiedy potrzebujesz pancernego rozwiązania na długie dystanse?

Kabel RG-11 to grubszy brat RG-6, przeznaczony do zadań specjalnych. Jego główną zaletą jest znacznie niższa tłumienność w porównaniu do RG-6, co czyni go idealnym rozwiązaniem do bardzo długich odcinków kabla mówimy tu o trasach przekraczających 30-40 metrów, gdzie RG-6 mógłby już nie wystarczyć. RG-11 jest droższy i mniej elastyczny, ale jeśli potrzebujesz poprowadzić sygnał na dużą odległość bez znaczących strat, to właśnie on jest Twoim pancernym rozwiązaniem.

Najczęstsze błędy przy wyborze i montażu kabla antenowego

Grzech #1: Pozorna oszczędność, czyli dlaczego najtańszy kabel ze marketu to zły pomysł

To chyba najczęstszy błąd, jaki widuję. Ludzie wydają setki, a nawet tysiące złotych na telewizor i antenę, by potem kupić najtańszy, bezimienny kabel za kilkanaście złotych. Taka "oszczędność" to prosta droga do frustracji. Tanie kable często mają żyłę ze stali miedziowanej (CCS), słabe ekranowanie i wysoką tłumienność. Efekt? Szybka degradacja sygnału, pikseloza, zanikanie obrazu i w konsekwencji konieczność wymiany kabla po krótkim czasie. Pozorna oszczędność na początku generuje większe koszty w przyszłości i masę nerwów. Zawsze wybieraj kable od renomowanych producentów, których parametry są jasno określone.

Grzech #2: Zbyt ostre zaginanie przewodu jak trwale uszkodzić kabel?

Kabel koncentryczny, choć elastyczny, ma swoje granice. Zbyt ostre zaginanie, zwłaszcza pod kątem 90 stopni, może trwale uszkodzić jego wewnętrzną strukturę. Może dojść do deformacji dielektryka (izolacji między żyłą a ekranem), uszkodzenia żyły wewnętrznej lub ekranu. To z kolei prowadzi do zmiany impedancji falowej w danym miejscu, co powoduje odbicia sygnału i drastyczne pogorszenie jego parametrów. Zawsze prowadź kabel łagodnymi łukami, unikając ostrych zagięć, zwłaszcza przy kładzeniu go w narożnikach ścian.

Grzech #3: Niepotrzebne łączenie i przedłużanie odcinków

Każde łączenie w instalacji antenowej, czy to za pomocą "beczki" (złączki F-F), czy innej złączki, wprowadza dodatkowe tłumienie sygnału. Co więcej, każde takie połączenie jest potencjalnym źródłem zakłóceń i miejscem, gdzie może wnikać wilgoć (w przypadku instalacji zewnętrznych). Moja złota zasada brzmi: jeśli to tylko możliwe, stosuj jeden, ciągły odcinek kabla od anteny do odbiornika. Jeśli musisz przedłużyć kabel, użyj złączki najwyższej jakości i zabezpiecz ją przed wilgocią (np. taśmą samowulkanizującą).

Przeczytaj również: Jak szybko i bezpiecznie obierać kable? Zysk ze złomu!

Grzech #4: Ignorowanie warunków atmosferycznych przy wyborze kabla zewnętrznego

To błąd, który często prowadzi do szybkiej awarii instalacji. Kable wewnętrzne z płaszczem PVC są absolutnie nieodpowiednie do montażu na zewnątrz. Pod wpływem promieniowania UV, deszczu, mrozu i upałów, biały płaszcz PVC szybko staje się kruchy, pęka i przepuszcza wilgoć do wnętrza kabla. To prowadzi do korozji żyły i ekranu, a w konsekwencji do całkowitego zrujnowania jakości odbioru. Zawsze, ale to zawsze, używaj czarnego kabla z płaszczem PE do instalacji zewnętrznych, a do układania w ziemi kabla żelowanego.

Podsumowanie: Checklista wyboru idealnego kabla antenowego

Wybór odpowiedniego kabla antenowego do DVB-T2/HEVC nie musi być skomplikowany, jeśli pamiętasz o kilku kluczowych zasadach. Oto Twoja lista kontrolna, która pomoże Ci dokonać świadomego wyboru:

• Impedancja falowa: Zawsze 75 Ω to absolutny standard.
• Żyła wewnętrzna: Wybieraj kable z żyłą w 100% miedzianą (Cu). Unikaj CCS.
• Grubość rdzenia: Minimum 1,0 mm, a najlepiej 1,02 mm lub 1,13 mm dla lepszych parametrów.
• Tłumienność: Im niższa, tym lepiej. Szukaj wartości poniżej 21 dB/100m dla 862 MHz (dla RG-6).
• Skuteczność ekranowania: Minimum 90 dB. W miejscach problematycznych wybieraj kable potrójnie ekranowane (>100 dB, klasy A+/A++).
• Płaszcz zewnętrzny:
  • Do wnętrz: PVC (biały).
  • Na zewnątrz: PE (czarny), odporny na UV i wilgoć.
  • Do ziemi: PE żelowany (czarny).
• Długość: Kupuj kabel o odpowiedniej długości, unikając niepotrzebnych zapasów, ale też zbyt krótkich, naprężonych odcinków.
• Łączenia: Staraj się unikać zbędnych łączeń. Jeden ciągły odcinek to zawsze najlepsze rozwiązanie.
• Zaginanie: Prowadź kabel łagodnymi łukami, nigdy nie zaginaj go ostro.
• Producent: Wybieraj kable od renomowanych producentów, unikaj najtańszych "no-name".
