Kable do wzmacniacza 1000W: Wybierz OFC, zyskaj moc i bezpieczeństwo

Dobór odpowiedniego okablowania do wzmacniacza samochodowego o mocy 1000W to znacznie więcej niż tylko zakup "jakichkolwiek" przewodów. To klucz do pełnego wykorzystania potencjału Twojego sprzętu, zapewnienia bezpieczeństwa instalacji i cieszenia się czystym, dynamicznym dźwiękiem. W tym artykule, jako Gabriel Laskowski, podzielę się moją wiedzą i doświadczeniem, abyś mógł świadomie i bezpiecznie dobrać każdy element instalacji, gwarantując optymalną wydajność Twojego systemu car audio.

To nie tylko przewody to układ krwionośny Twojego car audio

W mojej praktyce często spotykam się z bagatelizowaniem roli okablowania w systemach car audio. Klienci inwestują w drogie wzmacniacze i głośniki, a potem oszczędzają na przewodach, co jest niestety ogromnym błędem. Wyobraź sobie, że kable to układ krwionośny Twojego systemu jeśli naczynia są zbyt wąskie lub zanieczyszczone, serce (wzmacniacz) nie będzie w stanie pompować krwi (prądu) efektywnie. Odpowiednie okablowanie gwarantuje stabilne zasilanie, minimalizuje spadki napięcia i pozwala wzmacniaczowi 1000W pracować z pełną mocą, dostarczając czysty i dynamiczny dźwięk. Bez tego nawet najlepszy sprzęt nie pokaże, na co go stać.

Bezpieczeństwo przede wszystkim: jak uniknąć ryzyka przegrzania i zwarcia?

Użycie nieodpowiednich kabli to nie tylko kwestia gorszej jakości dźwięku, ale przede wszystkim poważne zagrożenie dla bezpieczeństwa. Zbyt cienkie przewody, zwłaszcza te niskiej jakości wykonane z CCA, mają znacznie wyższą rezystancję. Oznacza to, że podczas pracy wzmacniacza będą się one nadmiernie nagrzewać. Konsekwencje mogą być bardzo poważne:

• Przegrzewanie się przewodów: Może doprowadzić do stopienia izolacji, a w konsekwencji do zwarcia.
• Spadki napięcia: Wzmacniacz nie otrzymuje wystarczającej mocy, co prowadzi do zniekształceń dźwięku i niestabilnej pracy.
• Uszkodzenie wzmacniacza: Praca w warunkach niedoboru prądu skraca żywotność urządzenia, a nawet może je trwale uszkodzić.
• Ryzyko pożaru: W skrajnych przypadkach, przegrzane i zwarte przewody mogą doprowadzić do zapłonu izolacji, a nawet pożaru samochodu.

Właściwy dobór kabli to inwestycja w spokój ducha i bezpieczeństwo Twojego pojazdu.

Jaki przekrój kabla jest najlepszy dla wzmacniacza 1000W?

Złoty standard: dlaczego 35 mm² to optymalny wybór?

Dla wzmacniacza o mocy 1000W RMS, moim zdaniem, absolutnym minimum jest kabel zasilający o przekroju 35 mm² (czyli 2 AWG). Dlaczego akurat ten przekrój? Jest to optymalny wybór, który zapewnia minimalizację spadków napięcia na całej długości instalacji i gwarantuje stabilny dopływ prądu do wzmacniacza. Dzięki temu wzmacniacz może pracować z pełną wydajnością, bez niepotrzebnego obciążenia i ryzyka przegrzewania. Jeśli planujesz dłuższą instalację, na przykład powyżej 5-6 metrów, lub po prostu chcesz mieć dodatkowy zapas mocy i jeszcze bardziej zminimalizować spadki napięcia, warto rozważyć zastosowanie kabla o przekroju 50-53 mm² (0 AWG). To zawsze dobra praktyka, która procentuje stabilnością i jakością dźwięku.

Tabela doboru przekroju w zależności od długości instalacji

Poniżej przedstawiam tabelę, która pomoże Ci dobrać odpowiedni przekrój kabla zasilającego dla wzmacniacza 1000W, w zależności od długości instalacji. Pamiętaj, że wartości te są zalecane dla kabli z czystej miedzi (OFC).

Długość instalacji (m)	Zalecany przekrój (mm² / AWG)
Do 3 metrów	35 mm² / 2 AWG
3-5 metrów	35 mm² / 2 AWG
Powyżej 5 metrów	50-53 mm² / 0 AWG

Co oznaczają symbole AWG i jak nie dać się zmylić?

Skrót AWG oznacza American Wire Gauge, czyli amerykański standard średnicy przewodów. W Europie częściej spotykamy się z oznaczeniami metrycznymi w milimetrach kwadratowych (mm²). Ważne jest, aby pamiętać, że w systemie AWG niższa wartość oznacza grubszy kabel. Przykładowo, kabel 0 AWG jest grubszy niż 2 AWG, a 2 AWG grubszy niż 4 AWG. Niestety, niektórzy producenci, zwłaszcza tych tańszych zestawów, potrafią wykorzystać to oznaczenie do wprowadzenia w błąd, podając AWG, które nie odpowiada rzeczywistemu przekrojowi metrycznemu. Zawsze sprawdzaj rzeczywistą grubość rdzenia, a nie tylko izolacji, i porównuj z wartościami w mm².

Miedź OFC czy aluminium CCA co wybrać do wzmacniacza?

Prawdziwa miedź OFC dlaczego warto dopłacić?

Jeśli chodzi o materiał wykonania kabli, jestem zdecydowanym zwolennikiem miedzi beztlenowej (OFC - Oxygen-Free Copper). To absolutny standard, jeśli zależy Ci na najwyższej jakości i bezpieczeństwie. Kable OFC charakteryzują się niską rezystancją i doskonałą przewodnością, co oznacza, że prąd płynie przez nie z minimalnymi stratami. Dzięki temu wzmacniacz otrzymuje stabilne napięcie, nie dochodzi do nadmiernego nagrzewania się przewodów, a Ty cieszysz się pełną mocą i czystością dźwięku. Wyższa cena kabli OFC to moim zdaniem inwestycja, która zwraca się w postaci niezawodności, długiej żywotności sprzętu i przede wszystkim bezkompromisowej jakości audio. Nie ma sensu oszczędzać na tym elemencie, jeśli chcesz w pełni wykorzystać potencjał wzmacniacza 1000W.

Pułapka kabli CCA: niższa cena, znacznie gorsze parametry

Kable CCA (Copper-Clad Aluminium) to przewody aluminiowe pokryte cienką warstwą miedzi. Ich główną zaletą jest niższa cena, ale niestety wiąże się to z szeregiem wad, które w systemie car audio mogą być problematyczne. Kable CCA mają o około 30-40% wyższą rezystancję niż kable OFC o tym samym przekroju. Oznacza to, że aby przewodziły prąd równie efektywnie, potrzebują znacznie większego przekroju. Użycie kabla CCA o przekroju nominalnym 35 mm² (który odpowiadałby OFC) jest po prostu niewystarczające dla wzmacniacza 1000W. Konsekwencje są następujące:

• Większe spadki napięcia: Wzmacniacz nie dostaje wystarczającej mocy, co prowadzi do zniekształceń i ograniczenia jego wydajności.
• Grzanie się przewodów: Zwiększona rezystancja powoduje wydzielanie się większej ilości ciepła, co może uszkodzić izolację i stwarzać ryzyko pożaru.
• Niższa wydajność wzmacniacza: Brak stabilnego zasilania sprawia, że wzmacniacz nie jest w stanie dostarczyć deklarowanej mocy.
• Potencjalne uszkodzenia sprzętu: Długotrwała praca w nieoptymalnych warunkach skraca żywotność wzmacniacza i może prowadzić do jego awarii.

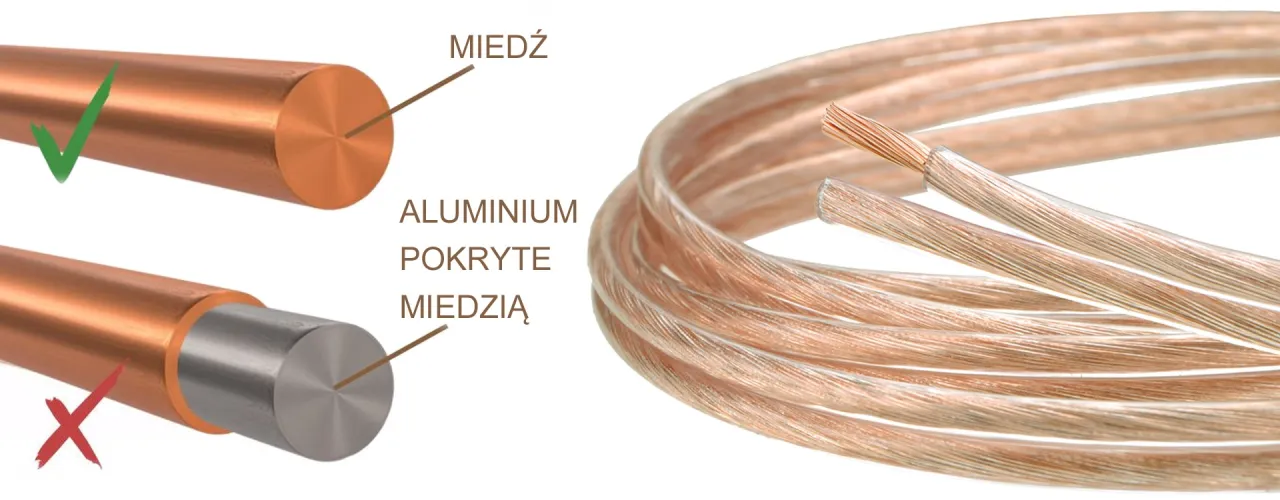

Jak w prosty sposób odróżnić kabel miedziany od aluminiowego?

Rozróżnienie kabli OFC od CCA nie jest trudne, jeśli wiesz, na co zwrócić uwagę. Oto kilka praktycznych wskazówek:

1. Oględziny przekroju: Przetnij kabel i przyjrzyj się rdzeniowi. Kabel OFC będzie miał jednolity, miedziany kolor na całej grubości. Kabel CCA będzie miał srebrzysty, aluminiowy rdzeń, jedynie pokryty cienką warstwą miedzi.
2. Test zarysowania: Delikatnie zeskrob powierzchnię rdzenia nożem lub innym ostrym narzędziem. W kablu OFC nadal zobaczysz miedź. W kablu CCA spod miedzi wyłoni się srebrzyste aluminium.
3. Waga: Miedź jest znacznie cięższa od aluminium. Kabel OFC o danym przekroju będzie odczuwalnie cięższy niż jego odpowiednik CCA.
4. Elastyczność: Kable miedziane są zazwyczaj bardziej elastyczne i łatwiejsze do układania niż kable aluminiowe, które są sztywniejsze i bardziej podatne na pękanie przy wielokrotnym zginaniu.
5. Cena: Jeśli cena zestawu kabli wydaje się zbyt atrakcyjna jak na deklarowany przekrój i materiał OFC, najprawdopodobniej masz do czynienia z CCA.

Wszystkie kable niezbędne do instalacji wzmacniacza

Kabel zasilający i masowy fundament stabilnej pracy

Kabel zasilający (+) to ten, który doprowadza prąd bezpośrednio z akumulatora do wzmacniacza. Kabel masowy (-) natomiast odprowadza prąd ze wzmacniacza do karoserii samochodu. Oba te przewody są absolutnym fundamentem stabilnej pracy systemu i muszą mieć ten sam, odpowiedni przekrój w przypadku wzmacniacza 1000W to minimum 35mm² OFC. Szczególnie zwracam uwagę na kabel masowy: powinien być on jak najkrótszy (maksymalnie 50-70 cm) i podłączony do solidnego, oczyszczonego z farby i rdzy punktu masy na karoserii pojazdu. Słaby punkt masowy to częsta przyczyna zakłóceń i spadków mocy.

Kable sygnałowe (RCA): Jak wybrać te, które nie będą szumieć?

Kable sygnałowe, potocznie nazywane RCA lub chinch, odpowiadają za przesyłanie niskopoziomowego sygnału audio z radioodtwarzacza do wzmacniacza. Ich rola jest kluczowa dla jakości dźwięku. Najważniejszym parametrem, na który należy zwrócić uwagę, jest jakość ekranowania. Dobre ekranowanie chroni sygnał przed zakłóceniami elektromagnetycznymi, które mogą pochodzić z instalacji elektrycznej samochodu, alternatora czy innych źródeł. Niewystarczająco ekranowane kable RCA to prosta droga do irytujących szumów, pisków i buczenia w głośnikach. Warto zainwestować w kable z podwójnym lub potrójnym ekranowaniem.

Przewód "Remote" mała żyła o wielkim znaczeniu

Przewód sterujący, znany jako "Remote", to cienki kabelek, który często bywa niedoceniany, ale bez niego wzmacniacz po prostu się nie włączy. Jego funkcja jest prosta: po podaniu na niego napięcia (zazwyczaj z radioodtwarzacza, gdy ten jest włączony), wzmacniacz automatycznie się uruchamia. Gdy radio jest wyłączone, napięcie znika, a wzmacniacz się wyłącza. To zapewnia wygodę i oszczędność energii. Zazwyczaj jest to cienki przewód (ok. 0,5-1 mm²), często zintegrowany z kablem RCA w jednym oplocie.

Kable głośnikowe: Jak dopasować grubość do mocy subwoofera i głośników?

Przekrój kabli głośnikowych również ma znaczenie, choć ich wymagania nie są tak restrykcyjne jak w przypadku kabli zasilających. Grubość kabla głośnikowego zależy od mocy podłączanych głośników oraz odległości od wzmacniacza. Dla głośników średnio- i wysokotonowych, zazwyczaj wystarczające są kable o przekroju 1,5-2,5 mm². Jednak w przypadku subwooferów o dużej mocy, które są napędzane przez wzmacniacz 1000W, zdecydowanie zalecam kable o przekroju minimum 2,5 mm², a najlepiej 4 mm². Zapewni to pełne przeniesienie mocy, minimalizację strat i lepszą kontrolę wzmacniacza nad membraną subwoofera, co przełoży się na głębszy i bardziej precyzyjny bas.

Bezpiecznik niezbędna ochrona Twojej instalacji

Jak dobrać wartość bezpiecznika do mocy 1000W?

Bezpiecznik to najważniejszy element ochronny w każdej instalacji car audio. Jego zadaniem jest zabezpieczenie kabla zasilającego przed przegrzaniem i zwarciem, a w konsekwencji ochrona samochodu przed pożarem. Dla wzmacniacza o mocy 1000W RMS, zazwyczaj stosuje się bezpiecznik o wartości 80-100A. Kluczowe jest, aby wartość bezpiecznika była dopasowana zarówno do maksymalnego poboru prądu przez wzmacniacz (sprawdź w specyfikacji urządzenia), jak i do przekroju kabla zasilającego. Zbyt duży bezpiecznik nie zadziała w porę, zbyt mały będzie się przepalał bez powodu. Zawsze wybieraj bezpiecznik, który jest nieco większy niż maksymalny pobór prądu przez wzmacniacz, ale nie przekracza dopuszczalnego obciążenia dla kabla.

Gdzie i jak prawidłowo zamontować oprawę bezpiecznika?

Prawidłowe umiejscowienie oprawy bezpiecznika jest absolutnie kluczowe dla bezpieczeństwa. Musi być on zamontowany jak najbliżej akumulatora, zazwyczaj w odległości nie większej niż 30-40 cm od klemy dodatniej. Dlaczego to takie ważne? W przypadku zwarcia na kablu zasilającym, odcinek przewodu między akumulatorem a bezpiecznikiem jest najbardziej narażony na przegrzanie i zapłon. Im krótszy ten odcinek, tym mniejsze ryzyko. Upewnij się, że oprawa jest solidna, wodoodporna i ma dobrej jakości styki, aby nie wprowadzać dodatkowych oporów w obwodzie.

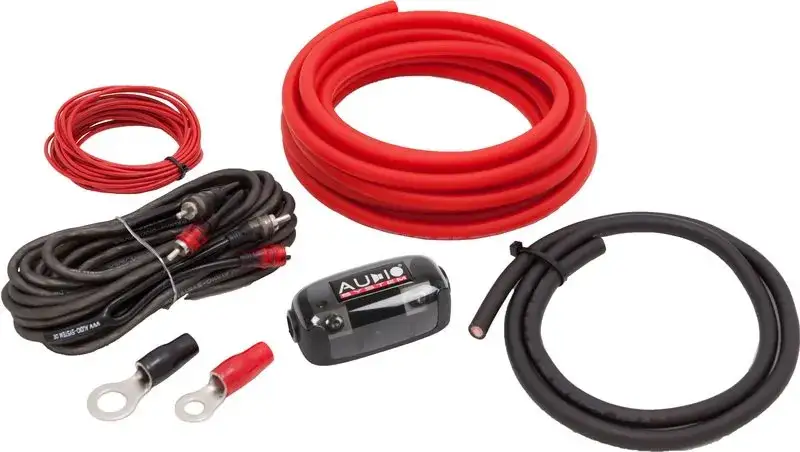

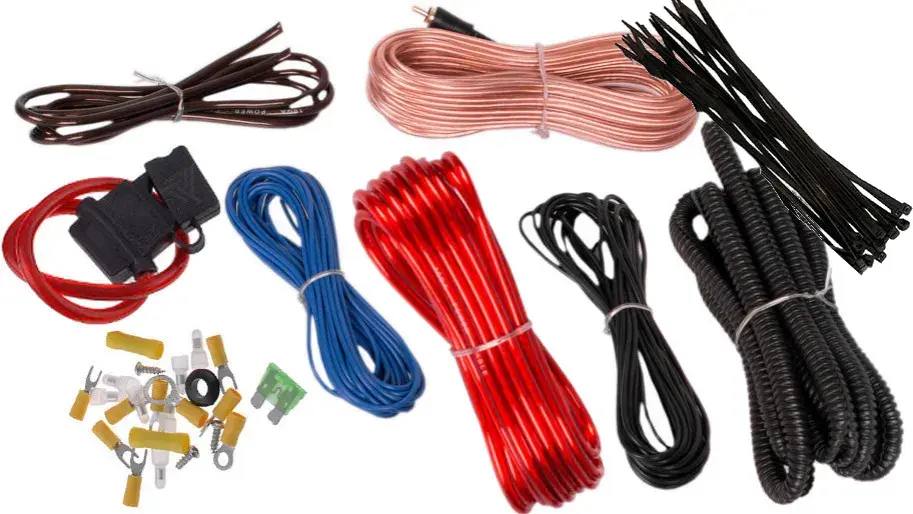

Gotowy zestaw czy kable kupowane osobno co wybrać?

Zalety i wady gotowych zestawów montażowych

Na rynku dostępne są gotowe zestawy kabli montażowych do wzmacniaczy, które kuszą wygodą i często niższą ceną. Mają one swoje plusy i minusy:

Zalety:

• Wygoda: Wszystkie niezbędne kable i akcesoria są zebrane w jednym pakiecie.
• Często niższa cena: Początkowy koszt zakupu może być niższy niż kupowanie każdego elementu osobno.
• Kompatybilność: Elementy są zazwyczaj do siebie dopasowane (choć nie zawsze optymalnie).

Wady:

• Ryzyko niskiej jakości: Wiele tanich zestawów zawiera kable CCA o zawyżonej specyfikacji.
• Niewystarczający przekrój: Deklarowany przekrój często odnosi się do grubości izolacji, a nie rzeczywistego rdzenia.
• Słabej jakości konektory i bezpieczniki: Mogą być źródłem dodatkowych oporów i awarii.
• Brak elastyczności: Nie zawsze masz możliwość dopasowania długości kabli do konkretnej instalacji.

Na co zwrócić uwagę, kupując gotowy zestaw, by nie żałować?

Jeśli zdecydujesz się na gotowy zestaw, aby uniknąć rozczarowania, zwróć uwagę na następujące kwestie:

1. Materiał przewodów: Upewnij się, że kable są wykonane z czystej miedzi beztlenowej (OFC), a nie z CCA. To najważniejszy punkt!
2. Rzeczywisty przekrój: Sprawdź, czy podany przekrój (np. 35 mm² lub 2 AWG) odnosi się do rzeczywistej grubości rdzenia, a nie tylko do izolacji. Warto poszukać zdjęć przekrojów kabli w zestawie.
3. Jakość konektorów: Zwróć uwagę na solidność i materiał wykonania końcówek oczkowych, widełek i złącz RCA. Powinny być dobrze wykonane i zapewniać pewny kontakt.
4. Oprawa bezpiecznika: Musi być solidna, wodoodporna i przystosowana do bezpieczników typu ANL lub AGU o odpowiedniej wartości (80-100A dla 1000W).
5. Opinie innych użytkowników: Przeczytaj recenzje i opinie o danym zestawie, aby dowiedzieć się o ewentualnych problemach.

Uniknij tych błędów: 5 pułapek montażowych w car audio

Błąd #1: Niewłaściwe umiejscowienie punktu masowego

Słaby lub źle umiejscowiony punkt masowy to jeden z najczęstszych błędów, który może doprowadzić do frustracji. Jeśli masa nie jest solidna, wzmacniacz będzie pracował niestabilnie, pojawią się zakłócenia (np. szumy alternatora), a jego moc zostanie ograniczona. Pamiętaj, aby punkt masowy na karoserii był dokładnie oczyszczony z farby, rdzy i brudu, a kabel masowy (35mm² OFC) był jak najkrótszy i solidnie przykręcony do metalowej części podwozia. To fundament stabilnego zasilania.

Błąd #2: Prowadzenie kabli zasilających obok sygnałowych

Kable zasilające przenoszą duży prąd i generują pole elektromagnetyczne. Jeśli poprowadzisz je równolegle i blisko kabli sygnałowych (RCA), to pole będzie indukować zakłócenia w delikatnym sygnale audio. Efektem są irytujące szumy, piski czy buczenie, które psują przyjemność słuchania. Zawsze staraj się rozdzielać trasy kabli: zasilające prowadź po jednej stronie samochodu (np. lewy próg), a sygnałowe po drugiej (np. prawy próg). Jeśli musisz je skrzyżować, zrób to pod kątem prostym, aby zminimalizować interferencje.

Błąd #3: Słabej jakości połączenia i konektory

Nawet najlepsze kable stracą swoje właściwości, jeśli połączenia będą słabe. Niskiej jakości konektory, źle zaciskane końcówki czy niedokręcone śruby mogą zwiększać rezystancję w obwodzie, prowadząc do nagrzewania się, strat mocy i pogorszenia jakości sygnału. Zawsze używaj solidnych, miedzianych konektorów, które są odpowiednio dobrane do przekroju kabla. Zaciskaj je specjalnymi narzędziami lub lutuj, aby zapewnić trwałe i niskorezystancyjne połączenie. To detale, które mają ogromne znaczenie dla niezawodności i wydajności systemu.

Błąd #4: Ignorowanie spadków napięcia w instalacji

Spadki napięcia w instalacji zasilającej są cichym zabójcą wydajności wzmacniacza 1000W. Jeśli napięcie na zaciskach wzmacniacza spada poniżej optymalnego poziomu (np. z 14,4V do 12V przy dużym obciążeniu), wzmacniacz nie jest w stanie dostarczyć pełnej mocy, zaczyna się przegrzewać, a dźwięk staje się zniekształcony. Odpowiedni przekrój kabli (35mm² OFC lub więcej) jest kluczowy do minimalizacji tych spadków. Regularne sprawdzanie napięcia multimetrem podczas pracy systemu pod obciążeniem pomoże zdiagnozować ten problem, zanim doprowadzi do uszkodzeń.

Przeczytaj również: Koniec z plątaniną! Jak zrobić zwijacz do kabla DIY poradnik

Błąd #5: Stosowanie zbyt cienkich kabli głośnikowych

Szczególnie w przypadku subwooferów o dużej mocy, użycie zbyt cienkich kabli głośnikowych to błąd, który prowadzi do marnowania potencjału wzmacniacza. Cienkie kable mają wyższą rezystancję, co skutkuje stratami mocy, szczególnie na dłuższych odcinkach. Oznacza to, że część energii ze wzmacniacza zamieni się w ciepło w kablu, zamiast napędzać głośnik. Skutkiem jest słabszy, mniej kontrolowany bas i zniekształcenia dźwięku. Dlatego, jak już wspomniałem, dla subwooferów zawsze zalecam kable o przekroju minimum 2,5 mm², a najlepiej 4 mm² OFC.
