Kabel 5-żyłowy do gniazdka siłowego: Podłącz bezpiecznie i bez błędów

Podłączenie kabla 5-żyłowego do gniazdka siłowego to zadanie, które wymaga nie tylko precyzji, ale przede wszystkim gruntownej wiedzy i ścisłego przestrzegania zasad bezpieczeństwa. Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak prawidłowo i bezpiecznie wykonać to połączenie, kładąc nacisk na obowiązujące normy i kluczowe aspekty ochrony.

Bezpieczeństwo przede wszystkim: Co musisz wiedzieć przed podłączeniem

Zanim w ogóle pomyślimy o podłączaniu czegokolwiek do instalacji elektrycznej, musimy sobie uświadomić, że prąd elektryczny to nie zabawka. Praca z nim wymaga szacunku i profesjonalnego podejścia. Jako Gabriel Laskowski, zawsze podkreślam, że bezpieczeństwo jest absolutnym priorytetem.

Dlaczego ta praca wymaga uprawnień SEP? Zrozum ryzyko

Podłączanie gniazd siłowych, zwłaszcza w instalacjach trójfazowych, to nie jest zadanie dla amatorów. W Polsce, zgodnie z przepisami, takie prace powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (Stowarzyszenia Elektryków Polskich). Dlaczego? Ryzyko jest ogromne. Nieprawidłowe podłączenie może prowadzić do porażenia prądem, które w przypadku instalacji 400V jest śmiertelne, a także do pożaru spowodowanego zwarciem lub przegrzaniem. Ponadto, samodzielna ingerencja w instalację bez uprawnień jest niezgodna z prawem i może skutkować problemami z ubezpieczeniem w razie awarii. Pamiętajmy również o konieczności stosowania odpowiednich zabezpieczeń w rozdzielnicy, takich jak wyłączniki nadprądowe (tzw. "eski") oraz niezwykle ważny wyłącznik różnicowoprądowy (RCD), który chroni nas przed porażeniem.

Krok #1: Całkowite odłączenie zasilania jak zrobić to poprawnie?

To jest absolutnie pierwszy i najważniejszy krok. Bez jego wykonania nie wolno dotykać żadnych przewodów. Moje doświadczenie pokazuje, że pośpiech i zlekceważenie tej zasady to najczęstsza przyczyna wypadków.

1. Zlokalizuj rozdzielnicę: Znajdź główną rozdzielnicę elektryczną w budynku.
2. Wyłącz bezpieczniki: Odłącz zasilanie dla całego obiektu, wyłączając główny wyłącznik prądu, lub zidentyfikuj i wyłącz konkretny bezpiecznik obwodu, do którego będziesz podłączać gniazdko. Upewnij się, że nikt przypadkowo nie włączy zasilania podczas Twojej pracy poinformuj domowników lub zabezpiecz wyłącznik.
3. Sprawdź brak napięcia: Zawsze, ale to zawsze, przed dotknięciem przewodów, sprawdź brak napięcia. Użyj do tego wskaźnika napięcia (próbnika) lub miernika uniwersalnego (multimetru). Sprawdź napięcie między wszystkimi przewodami fazowymi, a także między przewodami fazowymi a neutralnym i ochronnym. Brak wskazań napięcia daje pewność, że możesz bezpiecznie pracować.

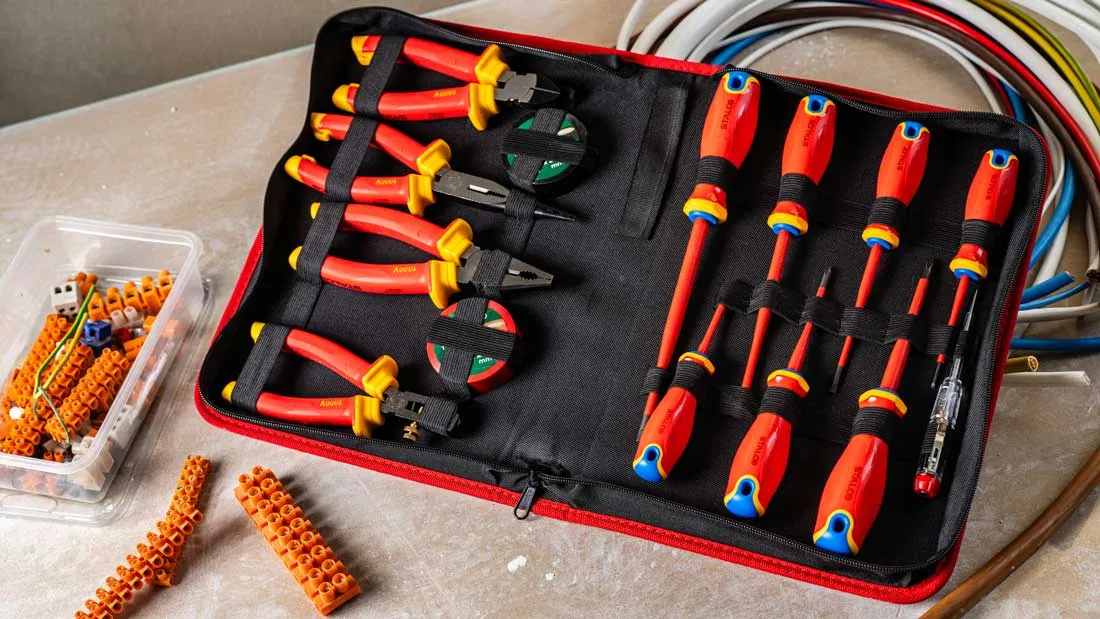

Niezbędne narzędzia i akcesoria: Przygotuj swój warsztat pracy

Dobrze przygotowany warsztat to podstawa efektywnej i bezpiecznej pracy. Nie oszczędzaj na narzędziach, zwłaszcza tych izolowanych.

• Izolowane śrubokręty: Płaski i krzyżakowy, z atestem do pracy pod napięciem (choć my pracujemy bez napięcia, izolacja to dodatkowe zabezpieczenie).
• Ściągacz izolacji: Ułatwia precyzyjne i bezpieczne zdjęcie izolacji z przewodów, minimalizując ryzyko uszkodzenia żył.
• Praska do tulejek kablowych: Niezbędna do zaciskania tulejek na końcówkach przewodów linkowych, co zapewnia pewne i bezpieczne połączenie w zaciskach gniazda.
• Wskaźnik napięcia (próbnik): Do szybkiego sprawdzenia obecności napięcia.
• Miernik uniwersalny (multimetr): Do dokładniejszych pomiarów napięcia i ciągłości obwodu.
• Nóż monterski: Do zdjęcia zewnętrznej izolacji kabla.
• Tulejki kablowe: Odpowiednie do przekroju przewodów.

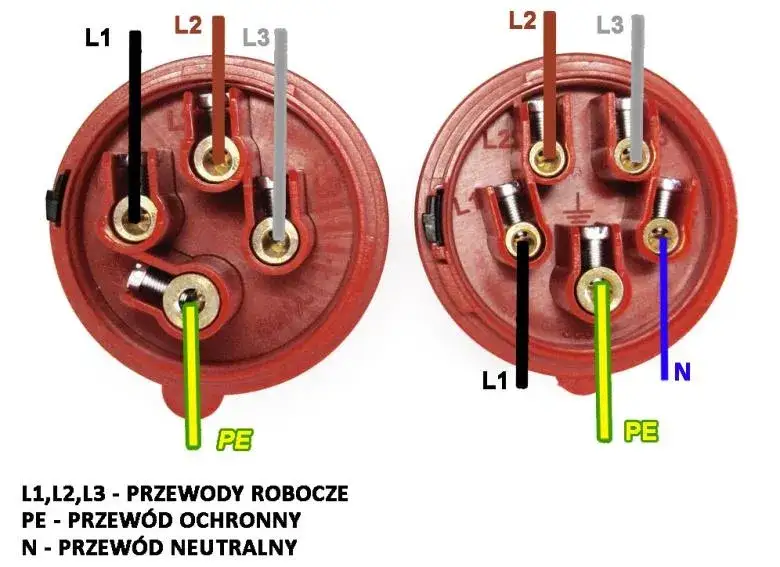

Kolory i funkcje: Zrozumienie kabla 5-żyłowego

Kabel 5-żyłowy to standard w nowych instalacjach trójfazowych, potocznie nazywanych "siłowymi", w Polsce. Zgodnie z normą PN-HD 308 S2: 2007, jego żyły mają ściśle określone kolory i funkcje, co jest kluczowe dla bezpieczeństwa i prawidłowego działania instalacji. Ten typ kabla jest przeznaczony do zasilania urządzeń o dużej mocy, takich jak płyty indukcyjne, piece elektryczne czy silniki.

Przewody fazowe (L1, L2, L3): Brązowy, czarny i szary za co odpowiadają?

W kablu 5-żyłowym znajdziemy trzy przewody fazowe, które odpowiadają za dostarczanie prądu. Są to: brązowy (L1), czarny (L2) i szary (L3). Każdy z nich niesie prąd o napięciu 230V względem przewodu neutralnego. W układzie trójfazowym, napięcie między dowolnymi dwoma fazami wynosi około 400V. Kolejność podłączenia tych faz ma znaczenie, szczególnie w przypadku silników elektrycznych, gdzie wpływa na kierunek ich obrotów. Dla większości urządzeń grzewczych kolejność faz jest zazwyczaj obojętna, ale zawsze warto zachować standardowy porządek.

Przewód neutralny (N): Rola niebieskiej żyły w instalacji

Niebieski przewód to przewód neutralny (N). Jego główną funkcją jest stanowienie punktu odniesienia dla napięć fazowych oraz zapewnienie drogi powrotnej prądu w układach trójfazowych. W normalnych warunkach pracy, w przewodzie neutralnym płynie prąd wynikający z nierównomiernego obciążenia poszczególnych faz. Jest to niezwykle ważny element instalacji, ale nigdy nie należy go mylić z przewodem ochronnym.

Przewód ochronny (PE): Żółto-zielony anioł stróż Twojego bezpieczeństwa

Najważniejszy dla bezpieczeństwa jest żółto-zielony przewód ochronny (PE). To nasz "anioł stróż" w instalacji elektrycznej. Jego rolą jest zapewnienie ochrony przed porażeniem prądem w przypadku awarii izolacji urządzenia. Przewód PE jest połączony z metalową obudową urządzenia oraz z bolcem ochronnym w gnieździe, a następnie z uziemieniem instalacji. W sytuacji, gdy dojdzie do przebicia izolacji i faza dotknie obudowy, prąd popłynie przez przewód ochronny do ziemi, powodując natychmiastowe zadziałanie zabezpieczeń (np. wyłącznika różnicowoprądowego), co zapobiegnie porażeniu użytkownika. To jest kluczowy element każdej bezpiecznej instalacji.

Podłączanie gniazda siłowego: Instrukcja krok po kroku

W polskich instalacjach domowych i warsztatowych najczęściej spotykamy gniazda 5-biegunowe (3P+N+PE) na prąd znamionowy 16A lub 32A. Poniżej przedstawiam, jak prawidłowo i bezpiecznie podłączyć kabel do takiego gniazda. Pamiętaj, że każdy krok musi być wykonany z najwyższą starannością.

Krok #1: Przygotowanie przewodu jak prawidłowo zdjąć izolację?

1. Zdjęcie zewnętrznej izolacji: Za pomocą noża monterskiego lub specjalnego ściągacza, zdejmij zewnętrzną izolację kabla na odpowiednią długość, tak aby wszystkie żyły swobodnie sięgały do zacisków w gnieździe, ale aby izolacja zewnętrzna wchodziła do wnętrza obudowy gniazda, zapewniając jego stabilne mocowanie. Zwykle jest to około 5-10 cm, w zależności od konstrukcji gniazda.
2. Zdjęcie izolacji z żył: Następnie, używając precyzyjnego ściągacza izolacji, zdejmij izolację z końcówek poszczególnych żył na długość około 10-15 mm. Upewnij się, że nie uszkodziłeś miedzianych drucików.
3. Zaciskanie tulejek kablowych: Jeśli używasz przewodów linkowych (a w większości przypadków tak jest), koniecznie zaciśnij na końcówkach tulejki kablowe za pomocą praski. Zapewni to pewne i trwałe połączenie, zapobiegając rozplataniu się drucików i powstawaniu luźnych styków.

Krok #2: Identyfikacja zacisków w gnieździe (L1, L2, L3, N, PE)

Wewnątrz gniazda siłowego znajdziesz wyraźne oznaczenia zacisków. Są to zazwyczaj L1, L2, L3 dla przewodów fazowych, N dla przewodu neutralnego oraz symbol uziemienia (trzy poziome kreski, z których dolna jest najkrótsza) lub oznaczenie PE dla przewodu ochronnego. Zacisk PE jest zawsze połączony z najgrubszym bolcem w gnieździe, który jest elementem ochronnym.

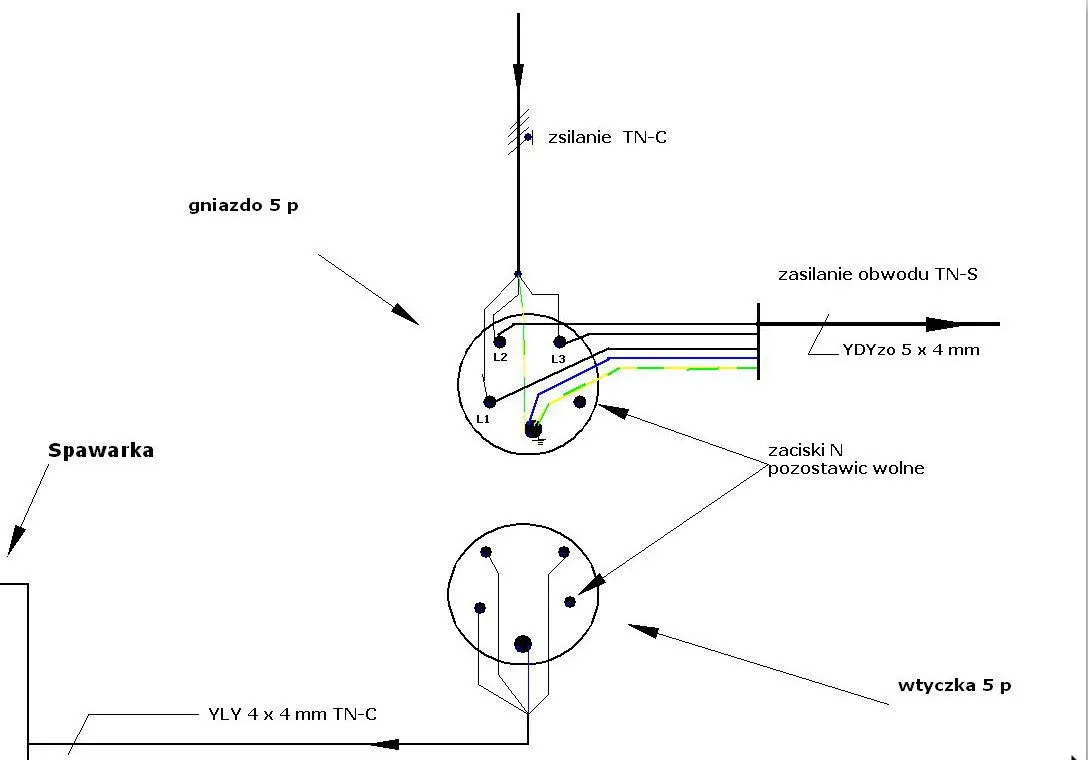

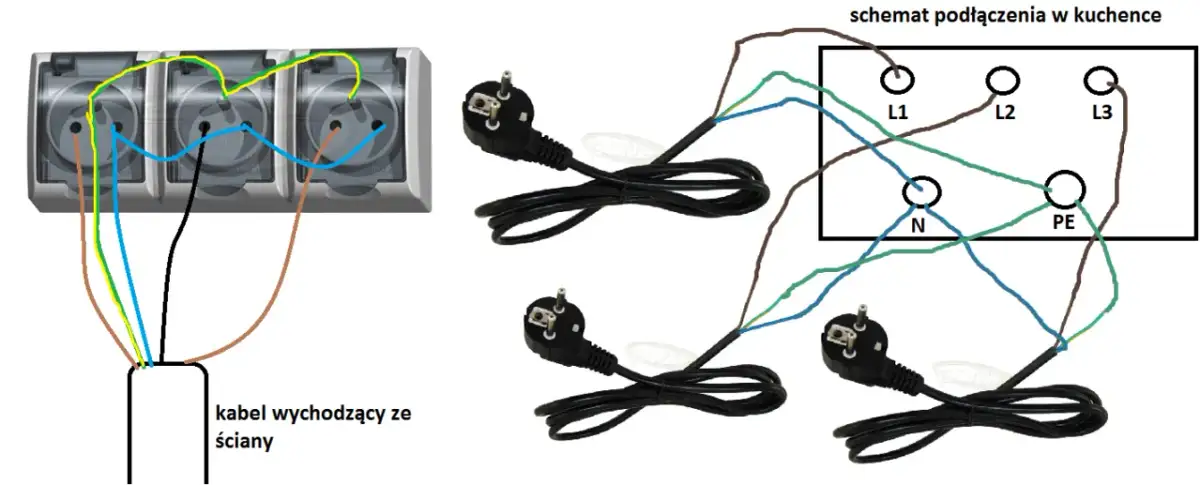

Krok #3: Podłączanie żył do odpowiednich zacisków precyzyjny schemat

Teraz następuje kluczowy moment prawidłowe podłączenie żył. Musisz być bardzo precyzyjny i upewnić się, że każda żyła trafi w swoje miejsce.

• Przewody fazowe: Żyły fazowe (brązowy, czarny, szary) podłącz do zacisków oznaczonych jako L1, L2, L3. Kolejność L1, L2, L3 jest zazwyczaj zgodna z ruchem wskazówek zegara, patrząc na gniazdo od przodu.
• Przewód neutralny: Niebieski przewód neutralny podłącz do zacisku oznaczonego literą N.
• Przewód ochronny: Żółto-zielony przewód ochronny podłącz do zacisku oznaczonego symbolem uziemienia lub PE. Ten zacisk jest zawsze połączony z najgrubszym bolcem ochronnym gniazda.

Krok #4: Montaż gniazda w puszce i finalne dokręcenie śrub

Po prawidłowym podłączeniu wszystkich żył, ostrożnie umieść gniazdo w puszce instalacyjnej lub zamontuj je na ścianie (w przypadku gniazda natynkowego). Bardzo ważne jest, aby solidnie i pewnie dokręcić wszystkie śruby zaciskowe. Luźne połączenia to jedna z najczęstszych przyczyn awarii, iskrzenia, przegrzewania się, a nawet pożarów. Upewnij się, że przewody są dobrze osadzone i nie ma możliwości ich wysunięcia. Następnie zamknij obudowę gniazda.

Sprawdzenie instalacji i pierwsze uruchomienie

Podłączenie to jedno, ale równie ważne jest dokładne sprawdzenie, czy wszystko zostało wykonane poprawnie i bezpiecznie. Nigdy nie pomijaj tego etapu!

Podstawowe sprawdzenie poprawności połączeń co musisz wiedzieć?

Zanim włączysz zasilanie, wykonaj dokładną wizualną inspekcję i kilka podstawowych testów.

• Wizualna kontrola: Upewnij się, że nie ma żadnych luźnych przewodów, że izolacja jest nienaruszona, a wszystkie żyły są prawidłowo podłączone do odpowiednich zacisków zgodnie ze schematem kolorów i oznaczeń.
• Brak wystających drucików: Sprawdź, czy żadne pojedyncze druciki z przewodów linkowych nie wystają poza zaciski, co mogłoby spowodować zwarcie.
• Pewność dokręcenia: Delikatnie pociągnij za każdy przewód, aby upewnić się, że jest solidnie zamocowany w zacisku.

Użycie miernika napięcia: Kontrola napięć międzyfazowych i fazowych

To jest moment, w którym miernik uniwersalny staje się Twoim najlepszym przyjacielem. Pamiętaj, że te pomiary wykonujemy przy włączonym zasilaniu, więc zachowaj szczególną ostrożność.

1. Sprawdzenie napięć międzyfazowych: Ustaw miernik na pomiar napięcia zmiennego (AC) w zakresie do 500V. Przyłóż sondy miernika kolejno między zaciski L1-L2, L1-L3, L2-L3. Powinieneś odczytać wartość około 400V.
2. Sprawdzenie napięć fazowych: Następnie zmierz napięcie między każdą fazą (L1, L2, L3) a przewodem neutralnym (N). W każdym przypadku powinieneś odczytać wartość około 230V.
3. Sprawdzenie ciągłości przewodu ochronnego (PE): Wyłącz zasilanie. Ustaw miernik na pomiar ciągłości (brzęczyk lub pomiar rezystancji). Sprawdź ciągłość między bolcem ochronnym gniazda a punktem uziemienia w rozdzielnicy (lub metalową obudową rozdzielnicy, jeśli jest uziemiona). Powinieneś uzyskać bardzo niską rezystancję lub sygnał ciągłości.

Bezpieczne włączenie zasilania i testowanie gniazda

Po wykonaniu wszystkich pomiarów i upewnieniu się, że są poprawne, możesz bezpiecznie włączyć zasilanie w rozdzielnicy. Następnie, ostrożnie przetestuj gniazdo. Najlepiej zacząć od podłączenia urządzenia o mniejszej mocy, a dopiero potem docelowego sprzętu (jeśli to możliwe). Obserwuj, czy urządzenie działa prawidłowo, nie iskrzy i nie wydaje niepokojących dźwięków. Jeśli wszystko jest w porządku, możesz uznać instalację za zakończoną.

Unikaj pułapek: Najczęstsze błędy przy podłączaniu

Nawet doświadczonym elektrykom zdarzają się pomyłki, ale znajomość najczęstszych błędów to klucz do ich unikania. W mojej praktyce widziałem wiele problemów wynikających z drobnych, pozornie nieistotnych pomyłek, które jednak miały poważne konsekwencje dla bezpieczeństwa i funkcjonowania instalacji.

Pomylenie przewodu neutralnego (N) z ochronnym (PE) groźne konsekwencje

To jest jeden z najbardziej krytycznych błędów, jaki można popełnić. Pomylenie niebieskiego przewodu neutralnego (N) z żółto-zielonym przewodem ochronnym (PE) lub, co gorsza, ich mostkowanie w gnieździe (niedopuszczalne w nowoczesnych układach TN-S), prowadzi do całkowitego braku ochrony przed porażeniem. W przypadku awarii izolacji urządzenia, jego metalowa obudowa zostanie pod napięciem, a wyłącznik różnicowoprądowy nie zadziała, ponieważ prąd nie popłynie przez przewód ochronny do ziemi. Skutki mogą być tragiczne.

Problem z kolejnością faz: Co zrobić, gdy silnik kręci się w złą stronę?

Jeśli podłączasz urządzenie z silnikiem trójfazowym (np. betoniarkę, piłę, pompę), niewłaściwa kolejność podłączenia przewodów fazowych (L1, L2, L3) może spowodować, że silnik będzie kręcił się w odwrotnym kierunku. Nie jest to zazwyczaj niebezpieczne dla samego silnika przy krótkotrwałej pracy, ale może być problematyczne dla funkcjonalności urządzenia. Rozwiązanie jest proste: wystarczy zamienić miejscami dwa dowolne przewody fazowe (np. L1 z L2) w gnieździe lub wtyczce, aby skorygować kierunek obrotów.

Zbyt słabo dokręcone zaciski: Cichy zabójca Twojej instalacji

Ten błąd jest często niedoceniany, a jego konsekwencje mogą być bardzo poważne. Zbyt słabo dokręcone śruby na zaciskach powodują luźne połączenia. W miejscu styku rośnie rezystancja, co prowadzi do iskrzenia i przegrzewania się. Z czasem może to uszkodzić gniazdo, przewody, a w skrajnych przypadkach doprowadzić do pożaru. Zawsze upewnij się, że wszystkie połączenia są solidne i pewne.

Przeczytaj również: Jaki kabel antenowy na zewnątrz? Wybierz PE i Cu poradnik eksperta

Wybór kabla o złym przekroju prosta droga do przegrzania i pożaru

Przekrój kabla musi być odpowiednio dobrany do prądu znamionowego gniazda i przewidywanego obciążenia. Dla gniazda 16A minimalny przekrój to zazwyczaj 2,5 mm², a dla gniazda 32A 4 mm². Zastosowanie kabla o zbyt małym przekroju, szczególnie na dłuższych odcinkach lub przy dużym obciążeniu, spowoduje jego przegrzewanie się. To nie tylko marnowanie energii, ale przede wszystkim poważne ryzyko pożaru i uszkodzenia izolacji. Zawsze warto sprawdzić wymagania producenta urządzenia i normy dotyczące instalacji.
