Przewiercony kabel? Bezpieczna naprawa DIY i kiedy wezwać elektryka

Przewiercenie kabla w ścianie to niestety częsty scenariusz podczas domowych remontów, który potrafi przyprawić o niemały stres. Na szczęście, w wielu przypadkach, samodzielna naprawa jest możliwa i bezpieczna, pod warunkiem ścisłego przestrzegania zasad bezpieczeństwa i odpowiedniej wiedzy. Ten artykuł to kompleksowy przewodnik, który krok po kroku pokaże Ci, jak poradzić sobie z tym problemem, oszczędzając czas i pieniądze, a przede wszystkim zapewniając bezpieczeństwo sobie i domownikom.

Ocena sytuacji po przewierceniu kabla: bezpieczeństwo przede wszystkim

Wiem, że w takiej chwili pierwszą reakcją jest panika. Jednak zachowanie spokoju jest absolutnie kluczowe. Zanim pomyślisz o jakiejkolwiek naprawie, musisz podjąć natychmiastowe kroki, aby zapewnić bezpieczeństwo. Pamiętaj, że prąd elektryczny jest niewidzialnym zagrożeniem, dlatego ostrożność jest tu najważniejsza.

1. Odłącz zasilanie: Natychmiast udaj się do skrzynki rozdzielczej w swoim domu lub mieszkaniu. Zlokalizuj bezpiecznik odpowiedzialny za obwód, w którym doszło do przewiercenia (często jest to obwód gniazdek lub oświetlenia w danym pomieszczeniu). Wyłącz go, przestawiając dźwignię w dół lub wykręcając bezpiecznik topikowy. Jeśli nie jesteś pewien, który to obwód, wyłącz główny wyłącznik prądu, odcinając zasilanie w całym obiekcie.
2. Upewnij się, że nie ma prądu: Po wyłączeniu bezpiecznika, weź próbnik napięcia (neonowy lub elektroniczny). Dotknij nim przewierconego kabla w kilku miejscach. Jeśli próbnik nie świeci się (lub nie wydaje dźwięku w przypadku elektronicznego), oznacza to, że w przewodzie nie ma prądu. Sprawdź to kilkukrotnie, aby mieć absolutną pewność.

Praca pod napięciem jest śmiertelnie niebezpieczna. Nawet najmniejszy błąd może prowadzić do poważnego porażenia prądem, a nawet śmierci. Nigdy, przenigdy nie próbuj naprawiać kabla, jeśli masz choć cień wątpliwości, czy zasilanie zostało całkowicie odłączone.

Zanim przystąpisz do dalszych działań, musisz rozpoznać, z jakim typem kabla masz do czynienia. Różne kable wymagają różnych metod naprawy:

• Kable elektryczne (najczęściej YDYp): Zazwyczaj są to grubsze, sztywne kable z kilkoma żyłami (np. 3x1,5mm², 3x2,5mm²). Mają grubą izolację zewnętrzną (zazwyczaj białą lub szarą) i wewnątrz kolorowe żyły (żółto-zielona dla uziemienia, niebieska dla neutralnego, brązowa/czarna dla fazy). To one stanowią największe zagrożenie.
• Kable koncentryczne (antenowe/telewizyjne/internetowe): Są cieńsze niż kable elektryczne, mają okrągły przekrój i często czarną lub białą izolację. Wewnątrz znajduje się miedziana żyła środkowa, otoczona dielektrykiem, a następnie siatką ekranującą i folią. Służą do przesyłania sygnału TV lub internetu.
• Skrętki komputerowe (LAN): To najcieńsze kable, zazwyczaj z szarą, niebieską lub białą izolacją. Wewnątrz znajduje się osiem bardzo cienkich żył, skręconych w cztery pary. Służą do przesyłania danych internetowych.

Kiedy naprawa jest możliwa, a kiedy konieczny jest elektryk?

Jako Gabriel Laskowski, zawsze podkreślam, że bezpieczeństwo jest priorytetem. Samodzielna naprawa przewierconego kabla elektrycznego jest możliwa, ale tylko w określonych warunkach i przy ścisłym przestrzeganiu procedur. Jeśli uszkodzenie dotyczy kabla elektrycznego o napięciu powyżej 50V AC lub 120V DC, a Ty nie masz odpowiednich uprawnień (w Polsce są to uprawnienia SEP), bezwzględnie wezwij elektryka. Taki specjalista ma nie tylko wiedzę, ale i odpowiednie narzędzia oraz odpowiedzialność prawną za wykonane prace. Samodzielna naprawa w takich przypadkach jest zbyt ryzykowna i niezgodna z przepisami.

Oto kilka "czerwonych flag", które powinny skłonić Cię do wezwania profesjonalisty:

• Poważne uszkodzenie izolacji wielu żył: Jeśli kabel jest mocno zmiażdżony lub przecięty na dużym odcinku, a izolacja wszystkich żył jest naruszona w sposób uniemożliwiający bezpieczne połączenie.
• Uszkodzenie kabla w trudno dostępnym miejscu: Jeśli przewiercenie nastąpiło w miejscu, do którego trudno jest swobodnie dotrzeć i wykonać precyzyjną naprawę (np. w narożniku, za stałą zabudową).
• Brak pewności co do typu kabla lub jego przeznaczenia: Jeśli nie jesteś w stanie jednoznacznie zidentyfikować kabla lub masz wątpliwości co do jego funkcji.
• Brak odpowiednich narzędzi lub doświadczenia: Jeśli nie czujesz się pewnie z narzędziami elektrycznymi lub nigdy wcześniej nie wykonywałeś podobnych prac.
• Uszkodzenie kabla głównego: Jeśli przewiercony kabel jest częścią głównej instalacji zasilającej, a nie pojedynczego obwodu.
• Widoczne iskrzenie, dymienie, zapach spalenizny: Jeśli po przewierceniu zaobserwowałeś którykolwiek z tych objawów, natychmiast odłącz zasilanie i wezwij elektryka.

Analizując koszty, warto zauważyć, że samodzielna naprawa przewierconego kabla elektrycznego jest znacznie tańsza. Koszt materiałów (puszka instalacyjna, szybkozłączki WAGO, kawałek przewodu, gips/szpachla) to zazwyczaj mniej niż 50 zł. Natomiast wezwanie elektryka do takiej awarii w Polsce to wydatek rzędu 200 do 450 zł, w zależności od regionu, pory dnia i złożoności naprawy. Różnica jest znacząca, co skłania wiele osób do próby DIY.

Jednak oszczędność ta wiąże się z pewnymi ryzykami. Nieprawidłowo wykonana naprawa DIY, zwłaszcza w przypadku instalacji elektrycznej, może mieć poważne konsekwencje. Poza bezpośrednim zagrożeniem porażeniem prądem lub pożarem, możesz stracić gwarancję na całą instalację elektryczną w domu. Co więcej, w przypadku jakiegokolwiek zdarzenia (np. pożaru) wynikającego z wadliwej naprawy, firma ubezpieczeniowa może odmówić wypłaty odszkodowania, jeśli stwierdzi, że prace były wykonane niezgodnie ze sztuką przez osobę bez uprawnień.

Konsekwencje nieprawidłowo wykonanej naprawy instalacji elektrycznej są poważne:

• Ryzyko porażenia prądem: Niewłaściwie zaizolowane lub połączone przewody mogą stanowić bezpośrednie zagrożenie dla życia.
• Ryzyko pożaru: Luźne połączenia, przegrzewające się przewody mogą być przyczyną zwarcia i pożaru.
• Utrata gwarancji na instalację: Producenci i instalatorzy często zastrzegają, że ingerencja w instalację przez osoby nieuprawnione powoduje utratę gwarancji.
• Problemy z ubezpieczeniem: W przypadku szkody (np. pożaru) ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli przyczyną było niewłaściwe wykonanie prac elektrycznych.
• Spadek wartości nieruchomości: Niewidoczne, ale źle wykonane naprawy mogą obniżyć wartość nieruchomości i stanowić problem przy jej sprzedaży.
• Zakłócenia w działaniu urządzeń: Niewłaściwe połączenia mogą prowadzić do niestabilnego zasilania i uszkodzenia podłączonych urządzeń.

Naprawa przewierconego kabla elektrycznego: instrukcja krok po kroku

Jeśli zdecydowałeś się na samodzielną naprawę kabla elektrycznego i masz pewność, że zasilanie jest odłączone, przygotuj następujące narzędzia i materiały:

• Próbnik napięcia: Niezbędny do weryfikacji braku prądu.
• Obcinak do kabli: Do precyzyjnego odcięcia uszkodzonego fragmentu.
• Ściągacz izolacji: Do bezpiecznego usunięcia izolacji z żył.
• Puszka instalacyjna podtynkowa: Odpowiedniej wielkości, aby pomieścić złączki.
• Szybkozłączki WAGO (lub podobne): Najbezpieczniejszy sposób łączenia żył.
• Kawałek nowego przewodu: O identycznym przekroju i liczbie żył jak uszkodzony.
• Gips lub szpachla: Do zamaskowania puszki w ścianie.
• Nóż monterski: Do precyzyjnego nacinania izolacji zewnętrznej.
• Miernik uniwersalny (opcjonalnie): Do sprawdzenia ciągłości obwodu po naprawie.

Oto zalecana i najbezpieczniejsza metoda naprawy przewierconego kabla elektrycznego, polegająca na montażu puszki instalacyjnej:

1. Odetnij zasilanie i sprawdź próbnikem: To absolutna podstawa, o której już pisałem. Upewnij się, że prądu nie ma!
2. Odkuj tynk: Delikatnie odkuj tynk wokół miejsca uszkodzenia, tworząc otwór na puszkę instalacyjną. Otwór powinien być na tyle duży, aby swobodnie operować narzędziami i zmieścić puszkę.
3. Odetnij uszkodzony fragment: Za pomocą obcinaka do kabli odetnij uszkodzony fragment przewodu. Zostaw wystarczająco długie końcówki po obu stronach (ok. 10-15 cm), aby można było je swobodnie wprowadzić do puszki.
4. Przygotuj nowy odcinek przewodu: Przygotuj kawałek nowego przewodu o długości odpowiadającej odciętym fragmentom plus zapas na połączenia. Nowy przewód musi mieć identyczny przekrój i liczbę żył jak uszkodzony.
5. Przygotuj końcówki przewodów: Z każdego z czterech końców (dwóch z instalacji i dwóch z nowego odcinka) usuń izolację zewnętrzną na długości około 5-7 cm. Następnie ściągaczem izolacji usuń izolację z każdej pojedynczej żyły na długości wskazanej przez producenta szybkozłączek (zazwyczaj 9-11 mm).
6. Zamontuj puszkę instalacyjną: Wprowadź przygotowane końcówki przewodów do puszki instalacyjnej. Puszka powinna być stabilnie osadzona w ścianie (np. za pomocą gipsu).

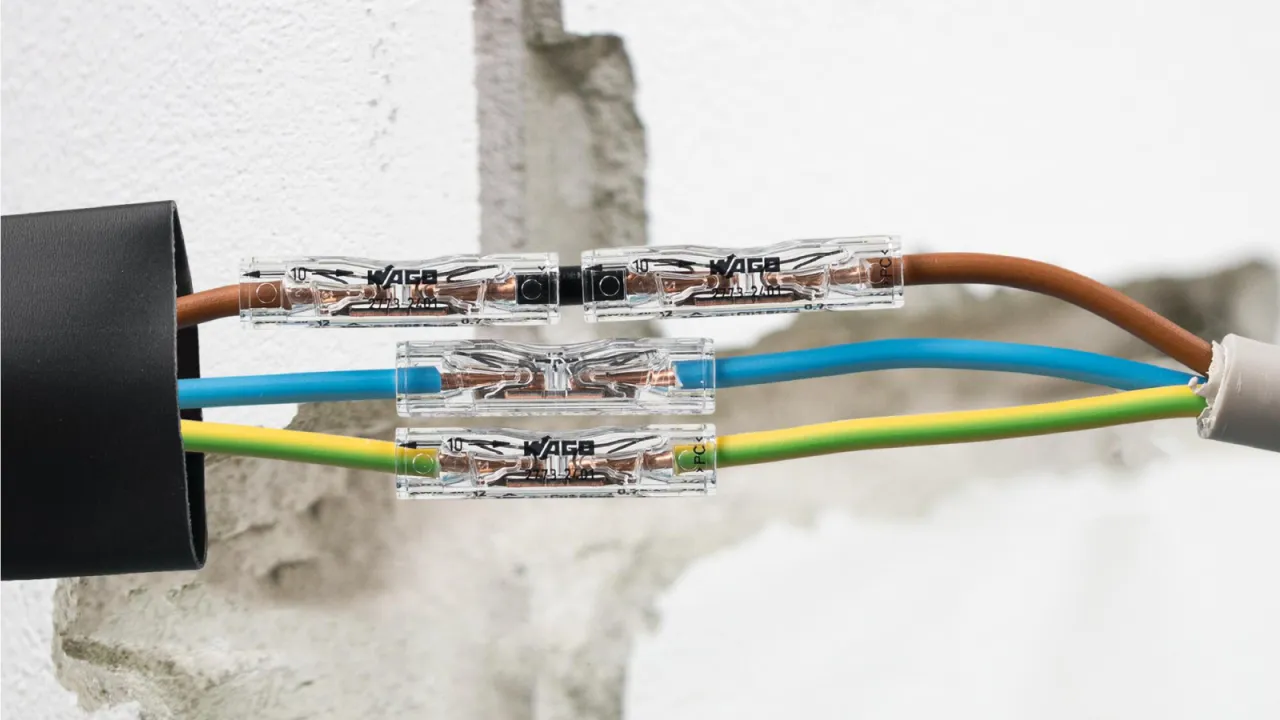

7. Połącz żyły szybkozłączkami WAGO: To kluczowy etap. Połącz żyły kolor do koloru (np. żółto-zielony z żółto-zielonym, niebieski z niebieskim, brązowy z brązowym) za pomocą szybkozłączek. Każda para żył (np. fazowa z fazową) powinna mieć osobną złączkę.
8. Ułóż przewody w puszce: Po połączeniu wszystkich żył, starannie ułóż je w puszce, tak aby nic nie było naprężone ani nie wystawało.
9. Zamknij puszkę i zaszpachluj: Zamknij puszkę odpowiednią pokrywą. Następnie zaszpachluj otwór w ścianie, aby przywrócić estetyczny wygląd.
10. Sprawdź ciągłość obwodu (opcjonalnie): Jeśli masz miernik uniwersalny, możesz sprawdzić ciągłość obwodu przed włączeniem zasilania.
11. Włącz zasilanie: Po upewnieniu się, że wszystko jest poprawnie zabezpieczone, możesz włączyć bezpiecznik w skrzynce rozdzielczej.

Szybkozłączki, takie jak WAGO, to rewolucja w instalacjach elektrycznych. Ich prawidłowe użycie gwarantuje bezpieczne i trwałe połączenie:

1. Odizoluj przewód na odpowiednią długość: Na każdej złączce WAGO znajduje się miarka lub informacja o długości odizolowania przewodu (zazwyczaj 9-11 mm). Użyj ściągacza izolacji, aby precyzyjnie usunąć izolację z żyły na tej długości. Zbyt krótkie odizolowanie może spowodować słaby kontakt, zbyt długie ryzyko zwarcia.
2. Otwórz zacisk złączki: W przypadku złączek dźwigniowych (np. WAGO 221), podnieś pomarańczową dźwignię do góry. W przypadku złączek sprężynowych (np. WAGO 2273), po prostu wsuń przewód.
3. Wsuń żyłę do złączki: Wsuń odizolowaną żyłę całkowicie do otworu w złączce, aż poczujesz opór. Upewnij się, że miedziana część żyły jest całkowicie schowana w złączce i nie wystaje poza nią.
4. Zamknij zacisk: W przypadku złączek dźwigniowych, opuść dźwignię w dół, aby zablokować przewód. W przypadku złączek sprężynowych, przewód jest automatycznie zablokowany.
5. Sprawdź połączenie: Delikatnie pociągnij za przewód, aby upewnić się, że jest mocno osadzony w złączce i nie wysuwa się.

Po wykonaniu połączeń w puszce, należy ją prawidłowo zamontować i zamaskować. Puszka powinna być osadzona w ścianie tak, aby jej krawędź licowała się z powierzchnią tynku. Użyj gipsu szpachlowego, aby stabilnie osadzić puszkę w otworze. Po związaniu gipsu, możesz przystąpić do szpachlowania i malowania, aby miejsce naprawy było niewidoczne i estetyczne. Pamiętaj, aby przed szpachlowaniem założyć odpowiednią pokrywę na puszkę, która zabezpieczy połączenia i umożliwi ewentualny dostęp w przyszłości.

Naprawa kabli niskonapięciowych: internet i telewizja

Naprawa kabli niskonapięciowych, takich jak koncentryczne czy skrętki komputerowe, jest znacznie bezpieczniejsza, ponieważ nie ma ryzyka porażenia prądem. Wymaga jednak precyzji, aby nie pogorszyć jakości sygnału.

Do naprawy przewierconego kabla koncentrycznego (antenowego) będziesz potrzebować:

• Ściągacz izolacji do kabli koncentrycznych: Specjalistyczne narzędzie, które precyzyjnie usuwa warstwy izolacji.
• Zaciskarka do złączek F: Do prawidłowego zaciskania złączek na kablu.
• Złączki typu F: Dwie sztuki, odpowiednie do średnicy Twojego kabla.
• "Beczka" (łącznik F-F): Element do połączenia dwóch złączek F.
• Nóż monterski: Do ewentualnego docięcia kabla.

Oto jak krok po kroku naprawić kabel koncentryczny:

1. Odetnij uszkodzony fragment: Za pomocą noża monterskiego lub obcinaka odetnij uszkodzony fragment kabla, pozostawiając równe końcówki po obu stronach.
2. Przygotuj końcówki kabla: Użyj specjalnego ściągacza do kabli koncentrycznych. To narzędzie w jednym ruchu usuwa izolację zewnętrzną, dielektryk i odsłania żyłę środkową oraz ekran. Jeśli nie masz ściągacza, możesz to zrobić ostrożnie nożem, pamiętając, aby nie uszkodzić żyły środkowej ani ekranu. Izolacja zewnętrzna powinna być usunięta na ok. 10-15 mm, ekran odgięty do tyłu, a dielektryk usunięty na ok. 5-7 mm, odsłaniając żyłę środkową.
3. Zarób złączki typu F: Nakręć złączkę typu F na przygotowaną końcówkę kabla. Upewnij się, że żyła środkowa wystaje poza złączkę na około 1-2 mm, a ekran jest równomiernie rozłożony pod nakrętką złączki.
4. Zaciśnij złączki (jeśli są zaciskane): Jeśli używasz złączek zaciskanych, użyj zaciskarki, aby mocno osadzić złączkę na kablu.
5. Połącz kable "beczką": Wkręć obie zarobione końcówki kabla w łącznik typu "beczka" (F-F). Dokręć je palcami, a następnie delikatnie kluczem, aby zapewnić pewne połączenie.
6. Sprawdź sygnał: Podłącz urządzenia i sprawdź, czy sygnał jest stabilny i bez zakłóceń.

Naprawa uszkodzonej skrętki komputerowej (LAN) wymaga precyzji w łączeniu poszczególnych żył, aby zachować integralność sygnału i uniknąć spadku prędkości sieci. Oto jak to zrobić:

1. Odetnij uszkodzony fragment: Za pomocą obcinaka odetnij uszkodzony fragment kabla, pozostawiając równe końcówki.
2. Usuń izolację zewnętrzną: Z obu końców kabla usuń izolację zewnętrzną na długości około 2-3 cm, odsłaniając osiem cienkich żył skręconych w pary.
3. Rozpleć i wyprostuj żyły: Delikatnie rozpleć i wyprostuj wszystkie osiem żył.
4. Zachowaj kolejność kolorów: To absolutnie kluczowe! Żyły muszą być połączone zgodnie z ich oryginalną kolejnością kolorów. Najczęściej stosuje się standard T568B (biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy). Upewnij się, że po obu stronach połączenia kolejność jest identyczna.
5. Użyj łącznika beznarzędziowego lub złączek:
   • Łącznik beznarzędziowy (keystone coupler): To najprostsza metoda. Przytnij żyły do odpowiedniej długości i wsuń je w oznaczone kolorami gniazda łącznika. Zazwyczaj łączniki mają schematy kolorystyczne, które ułatwiają prawidłowe ułożenie żył. Zamknij łącznik, a jego wewnętrzne noże automatycznie zarobią przewody.
   • Złączki zaciskane (np. RJ45 + gniazdo + wtyk): Możesz zarobić na obu końcach kabla wtyki RJ45 (tak jak do patchcorda), a następnie połączyć je za pomocą gniazda RJ45 (tzw. "beczki" do skrętek). Wymaga to zaciskarki i precyzji.
   • Termokurczliwe łączniki z cyną (rzadziej): Istnieją specjalne łączniki termokurczliwe z wtopioną cyną, które po podgrzaniu łączą przewody i izolują je. Wymaga to opalarki.
6. Zabezpiecz połączenie: Połączenie powinno być zabezpieczone przed uszkodzeniami mechanicznymi i wilgocią. Możesz użyć taśmy izolacyjnej, opasek zaciskowych lub umieścić je w małej puszce instalacyjnej.
7. Sprawdź połączenie: Podłącz urządzenia i upewnij się, że sieć działa z pełną prędkością i bez zakłóceń. W przypadku problemów, sprawdź ponownie kolejność żył.

Nawet w przypadku kabli niskonapięciowych, błędy w naprawie mogą prowadzić do frustrujących problemów:

• Uszkodzenie ekranowania (kabel koncentryczny): Jeśli podczas odizolowywania uszkodzisz siatkę ekranującą lub nie odtworzysz jej ciągłości, sygnał będzie podatny na zakłócenia z zewnątrz (np. od innych urządzeń elektrycznych), co objawi się "śnieżeniem" na ekranie telewizora lub niestabilnym połączeniem internetowym.
• Niewłaściwe połączenie żył (skrętka komputerowa): Jeśli żyły w skrętce zostaną połączone w niewłaściwej kolejności (niezgodnie ze standardem T568A lub T568B), sieć może w ogóle nie działać lub działać ze znacznie obniżoną prędkością (np. tylko 100 Mbps zamiast 1 Gbps).
• Luźne połączenia: Niezależnie od typu kabla, luźne połączenie może prowadzić do sporadycznych przerw w sygnale, niestabilności lub całkowitego braku działania.
• Brak izolacji: Chociaż w kablach niskonapięciowych ryzyko porażenia jest minimalne, brak odpowiedniej izolacji może prowadzić do zwarć, zwłaszcza jeśli kable stykają się z metalowymi elementami lub innymi przewodami.

Jak uniknąć przewiercenia kabla w przyszłości?

Najlepszą naprawą jest brak naprawy, czyli prewencja. Jako osoba, która widziała wiele przewierconych kabli, zawsze powtarzam: znajomość przebiegu instalacji to podstawa. Jeśli masz dokumentację instalacji elektrycznej (np. schematy od dewelopera, zdjęcia z etapu budowy/remontu, kiedy kable były jeszcze widoczne), to jest to Twój największy sprzymierzeniec. Zrób zdjęcia przed tynkowaniem, zapisz je i oznacz. Ta wiedza pozwoli Ci uniknąć przyszłych, kosztownych i niebezpiecznych uszkodzeń.

W dzisiejszych czasach na rynku dostępne są detektory profili i przewodów, które są niezwykle przydatnym narzędziem prewencyjnym. Działają one na zasadzie wykrywania zmian w polu elektromagnetycznym (dla przewodów pod napięciem) lub gęstości materiału (dla metalowych rur i profili). Ich skuteczność jest wysoka, choć wymaga pewnej wprawy w obsłudze. Dobry detektor to koszt od około 150 zł do nawet 1000 zł dla profesjonalnych modeli. To niewielka inwestycja, która może uchronić Cię przed znacznie większymi wydatkami i zagrożeniami.

Oto "złote zasady" bezpiecznego wiercenia, które pomogą Ci uniknąć przewiercenia kabla:

• Zawsze zakładaj, że kable są: Nigdy nie wierć "na ślepo", zwłaszcza w pobliżu gniazdek, włączników światła, punktów oświetleniowych, skrzynek rozdzielczych czy wzdłuż ościeżnic drzwiowych.
• Wierć z dala od osi gniazdek i włączników: Kable zazwyczaj biegną pionowo w górę lub w dół od gniazdek i włączników, a następnie poziomo do kolejnych punktów lub skrzynki. Staraj się wiercić co najmniej 15-20 cm od osi tych elementów.
• Używaj detektora przewodów: Zawsze skanuj ścianę detektorem przed wierceniem, nawet jeśli jesteś pewien, że nic tam nie ma. Przesuń detektor powoli w kilku kierunkach (pionowo, poziomo, po przekątnej) nad miejscem, w którym zamierzasz wiercić.
• Wierć płytko: Jeśli to możliwe, używaj wiertła z ogranicznikiem głębokości lub oznacz głębokość wiercenia na wiertle taśmą izolacyjną. Wierć tylko na tyle głęboko, ile jest to absolutnie konieczne.
• Sprawdź drugą stronę ściany: Jeśli wiercisz przez cienką ścianę działową, upewnij się, że po drugiej stronie nie ma gniazdek ani innych elementów instalacji.
• Wyłącz zasilanie podczas wiercenia w krytycznych miejscach: Jeśli musisz wiercić w miejscu, gdzie istnieje wysokie ryzyko przewiercenia kabla elektrycznego (np. bezpośrednio nad gniazdkiem), rozważ wyłączenie zasilania w całym obwodzie na czas wiercenia. To dodatkowa warstwa bezpieczeństwa.
