Wybór odpowiedniego kabla zasilającego do mieszkania w bloku to znacznie więcej niż tylko techniczna decyzja to fundament bezpieczeństwa i niezawodności całej instalacji elektrycznej. W dobie rosnącego zapotrzebowania na energię, generowanego przez liczne urządzenia RTV i AGD, właściwy dobór przewodów staje się absolutnie kluczowy. Jako Gabriel Laskowski, z mojego doświadczenia wiem, że zaniedbania w tym obszarze mogą prowadzić do poważnych konsekwencji, od awarii sprzętu po realne zagrożenie pożarowe.
Wybór kabla zasilającego do mieszkania w bloku kluczowe zasady bezpiecznej i nowoczesnej instalacji
- Miedź (Cu) to jedyny bezpieczny materiał; aluminium (Al) w starych instalacjach wymaga wymiany.
- Standardowe przekroje: 1,5 mm² dla oświetlenia, 2,5 mm² dla gniazdek ogólnych.
- Urządzenia dużej mocy (indukcja, piekarnik) wymagają dedykowanych obwodów z grubszymi kablami (np. 4-6 mm²).
- Typ YDYp jest najczęściej zalecany do montażu podtynkowego w mieszkaniach.
- Instalacja musi być 3-żyłowa (L, N, PE) dla obwodów jednofazowych i 5-żyłowa dla trójfazowych (siłowych).
- Dobór zabezpieczeń (wyłączniki nadprądowe i RCD) jest ściśle powiązany z przekrojem kabla.
Dlaczego wybór kabla zasilającego to fundament bezpieczeństwa w Twoim mieszkaniu?
Stare budownictwo kontra nowe potrzeby: Cicha rewolucja w naszych gniazdkach
Na przestrzeni ostatnich dekad nasze mieszkania przeszły cichą, ale rewolucyjną zmianę w zakresie zapotrzebowania na energię. Kiedyś w kuchni stała lodówka i czajnik, dziś mamy płyty indukcyjne, piekarniki elektryczne, zmywarki, mikrofalówki, ekspresy do kawy, a do tego cały arsenał sprzętu RTV, komputerów i ładowarek. To wszystko sprawia, że stare instalacje elektryczne, często wykonane z aluminium i projektowane na znacznie mniejsze obciążenia, są po prostu nieprzystosowane do współczesnych realiów. Ich wymiana, moim zdaniem, jest często koniecznością, a nie luksusem.
Konsekwencje złego doboru przewodu: Od wyższych rachunków po ryzyko pożaru
Stosowanie nieodpowiednich kabli to prosta droga do szeregu problemów. Po pierwsze, przewody o zbyt małym przekroju będą się przegrzewać, co nie tylko zwiększa straty energii i podnosi rachunki za prąd, ale przede wszystkim drastycznie zwiększa ryzyko zwarcia i pożaru. Przegrzane kable mogą uszkodzić izolację, prowadząc do niebezpiecznych sytuacji. Po drugie, zbyt cienkie przewody powodują spadek napięcia, co może negatywnie wpływać na pracę urządzeń, skracając ich żywotność, a w skrajnych przypadkach nawet je uszkadzając. Z mojego doświadczenia wiem, że oszczędności na kablach to oszczędności pozorne, które w przyszłości mogą kosztować znacznie więcej.
Kluczowe parametry kabla zasilającego: Jak czytać oznaczenia i co one mówią?
Zrozumienie podstawowych parametrów kabli jest kluczowe, aby dokonać świadomego wyboru. Nie musisz być elektrykiem, ale znajomość kilku kluczowych oznaczeń pozwoli Ci lepiej komunikować się ze specjalistą i upewnić się, że Twoja instalacja będzie bezpieczna i efektywna.
Materiał żyły: Dlaczego miedź (Cu) jest dziś jedynym słusznym wyborem?
Współczesne instalacje elektryczne w mieszkaniach bazują wyłącznie na przewodach miedzianych (Cu). Miedź charakteryzuje się doskonałą przewodnością elektryczną, jest elastyczna i odporna na utlenianie. Aluminium (Al), choć tańsze, ma szereg wad: jest kruche, ma gorszą przewodność (co wymaga większych przekrojów dla tej samej obciążalności) i jest podatne na utlenianie, co prowadzi do powstawania warstwy tlenków zwiększających rezystancję na stykach i powodujących przegrzewanie. Norma PN-HD 60364 jasno wskazuje na miedź jako preferowany materiał. Jeśli masz starą instalację aluminiową, moim zdaniem jej wymiana na miedzianą to absolutny priorytet.
Przekrój żyły (mm²): Jak dopasować "grubość" kabla do konkretnego zastosowania?
Przekrój żyły, wyrażany w milimetrach kwadratowych (mm²), to nic innego jak "grubość" przewodu. Jest to jeden z najważniejszych parametrów, ponieważ decyduje o tym, jaki prąd może bezpiecznie płynąć przez kabel, nie powodując jego przegrzewania. Ogólna zasada jest prosta: im większe obciążenie (czyli większa moc podłączonych urządzeń), tym większy musi być przekrój żyły. Zbyt mały przekrój to ryzyko, o którym już wspomniałem przegrzewanie i potencjalne zagrożenie. W praktyce, dla różnych obwodów w mieszkaniu stosuje się różne, ściśle określone przekroje.
Liczba żył: Kiedy potrzebujesz 3, a kiedy 5 żył w instalacji?
Liczba żył w kablu określa, ile przewodów znajduje się w jego izolacji. W instalacjach jednofazowych, typowych dla większości obwodów w mieszkaniu, stosuje się przewody 3-żyłowe:
- L (fazowy) przewód pod napięciem.
- N (neutralny) przewód zerowy, powrotny.
- PE (ochronny) przewód uziemiający, kluczowy dla bezpieczeństwa w układzie TN-S, który jest standardem w nowoczesnych instalacjach.
Dla obwodów trójfazowych, potocznie nazywanych "siłowymi" (np. do płyty indukcyjnej o dużej mocy), niezbędne są przewody 5-żyłowe:
- L1, L2, L3 (fazowe) trzy przewody pod napięciem.
- N (neutralny).
- PE (ochronny).
Przewód ochronny PE jest absolutnie niezbędny w każdej nowoczesnej instalacji, zapewniając ochronę przed porażeniem w przypadku awarii urządzenia.

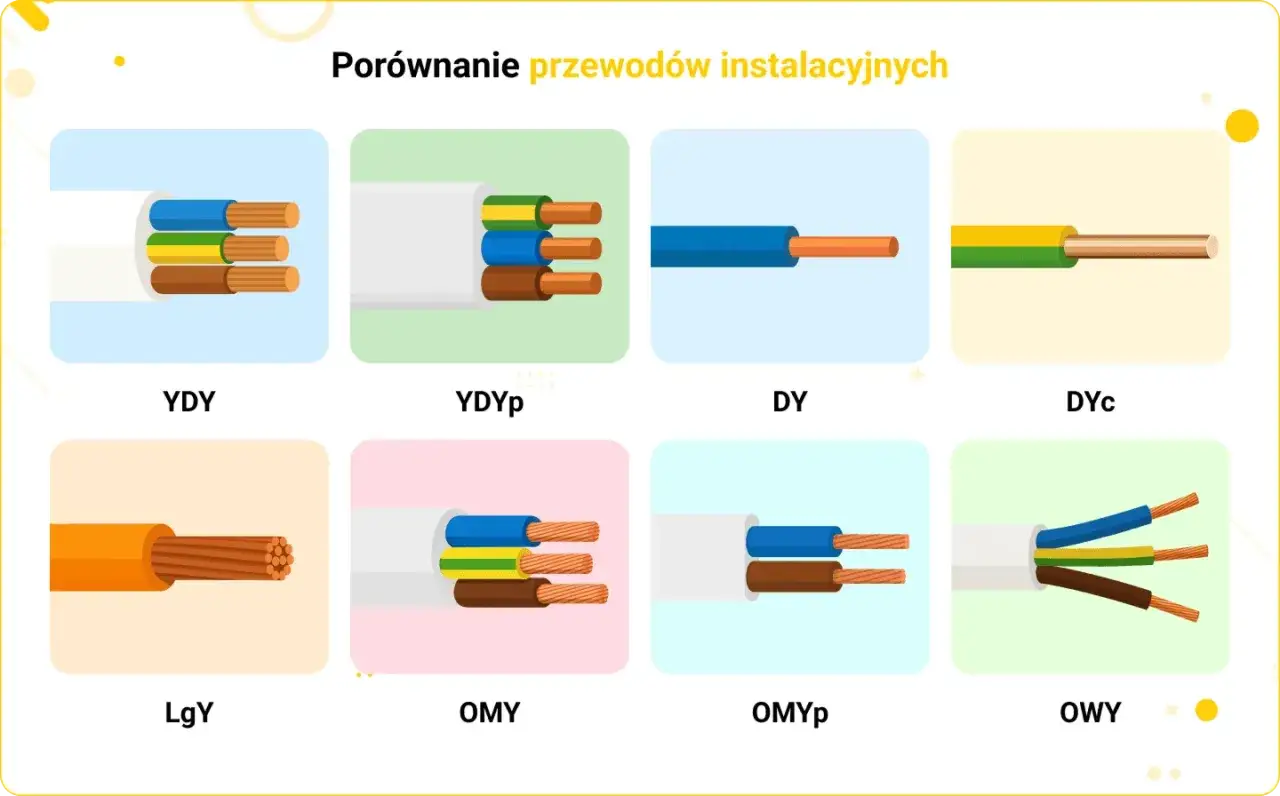

Oznaczenia YDYp, YDY, OMY: Który typ kabla wybrać do montażu pod tynkiem?
- YDYp (750V): To przewód z żyłami miedzianymi jednodrutowymi (D), w izolacji polwinitowej (Y) i powłoce polwinitowej (Y), o kształcie płaskim (p). Jest to najczęściej rekomendowany i stosowany typ kabla do montażu podtynkowego w mieszkaniach w blokach. Jego płaski kształt ułatwia układanie w bruzdach i pod tynkiem. Zapewnia dobrą izolację i trwałość, co jest kluczowe w instalacjach stałych.
- YDY (750V): Jest to okrągła wersja przewodu YDYp. Rzadziej stosowany pod tynkiem ze względu na trudniejsze układanie, ale może być używany w peszlach lub na powierzchni. Jego właściwości elektryczne są identyczne jak YDYp.
- OMY: To przewody oponowe, giętkie. Są przeznaczone głównie do podłączania ruchomych urządzeń domowych (np. lamp, przedłużaczy) i nie nadają się do wykonywania stałych instalacji elektrycznych w ścianach. Moim zdaniem, ich stosowanie w instalacjach podtynkowych to poważny błąd.
Jaki kabel do jakiego zastosowania? Praktyczny przewodnik po instalacji w bloku
Przejdźmy do konkretów. Aby ułatwić Ci wybór, przygotowałem praktyczne rekomendacje dotyczące przekrojów kabli dla najczęściej spotykanych obwodów w mieszkaniu. Pamiętaj, że są to standardy, które zapewnią bezpieczeństwo i efektywność Twojej instalacji.
Oświetlenie sufitowe i kinkiety: Jaki przekrój będzie optymalny?
Dla obwodów oświetleniowych, zarówno sufitowych, jak i kinkietów, zalecany minimalny przekrój to 1,5 mm². Najczęściej stosuje się przewód YDYp 3x1,5. Ten przekrój jest w zupełności wystarczający, ponieważ nowoczesne źródła światła, takie jak LED-y, charakteryzują się bardzo niskim poborem mocy. Nawet w przypadku tradycyjnych żarówek, obciążenie całego obwodu oświetleniowego rzadko przekracza możliwości przewodu 1,5 mm².
Standardowe gniazdka w pokojach i kuchni: Niezbędne minimum to 2,5 mm²
To jeden z najważniejszych punktów. Dla obwodów gniazdek ogólnego przeznaczenia w pokojach, salonie czy kuchni, standardem i absolutnym minimum jest przekrój 2,5 mm². Stosujemy tutaj przewód YDYp 3x2,5. Dlaczego to takie ważne? Współczesne urządzenia RTV/AGD, takie jak odkurzacze, telewizory, komputery, czy nawet niektóre czajniki, potrafią generować znaczne obciążenia. Przewód 2,5 mm² zapewnia odpowiednią rezerwę mocy i bezpieczeństwo, minimalizując ryzyko przegrzewania i wybijania zabezpieczeń.
Obwody do zadań specjalnych: Zasilanie pralki, zmywarki i piekarnika
Urządzenia o dużej mocy, takie jak pralka, zmywarka, piekarnik elektryczny czy suszarka do ubrań, powinny mieć dedykowane obwody. Oznacza to, że każde z tych urządzeń jest podłączone do osobnego kabla, idącego bezpośrednio do rozdzielnicy. Dla większości tych urządzeń rekomenduję przewód YDYp 3x2,5 mm². Jednak w przypadku piekarników o bardzo dużej mocy lub innych urządzeń przekraczających 3,5 kW, warto rozważyć przewód YDYp 3x4 mm². Dedykowane obwody zwiększają bezpieczeństwo i stabilność pracy instalacji, zapobiegając przeciążeniom.
Płyta indukcyjna: Jak przygotować mieszkanie na prawdziwego "pożeracza prądu"?
Płyta indukcyjna to prawdziwy "pożeracz prądu" i wymaga szczególnego traktowania. Zazwyczaj instaluje się ją w oparciu o instalację trójfazową (tzw. siłową). W takim przypadku niezbędny jest przewód 5x4 mm², a dla płyt o bardzo dużej mocy (powyżej 7-8 kW) nawet 5x6 mm². To absolutnie kluczowe, aby zapewnić odpowiednią obciążalność i bezpieczeństwo. Płyta indukcyjna zawsze musi mieć swój oddzielny, dedykowany obwód, zabezpieczony odpowiednimi wyłącznikami. Jeśli planujesz instalację płyty indukcyjnej, koniecznie skonsultuj się z doświadczonym elektrykiem, gdyż to jeden z najbardziej wymagających elementów instalacji w mieszkaniu.Modernizacja instalacji w wielkiej płycie: Jak bezpiecznie przejść z aluminium na miedź?
Wiele mieszkań w blokach z wielkiej płyty wciąż posiada stare, aluminiowe instalacje. Ich modernizacja to często konieczność, która znacząco podnosi bezpieczeństwo i komfort użytkowania. Z mojego doświadczenia wiem, że to jedna z najczęstszych prac, z jakimi mierzą się właściciele starszych nieruchomości.
Diagnoza problemu: Po czym poznać, że stara instalacja wymaga natychmiastowej wymiany?
Istnieje kilka wyraźnych sygnałów, które powinny skłonić Cię do natychmiastowej wymiany starej instalacji aluminiowej:
- Iskrzenie w gniazdkach lub wokół włączników światła.
- Nagrzewające się przewody, gniazdka lub włączniki.
- Częste wybijanie bezpieczników (wyłączników nadprądowych) bez wyraźnej przyczyny.
- Widoczne uszkodzenia izolacji przewodów, pęknięcia.
- Zapach spalenizny w pobliżu instalacji elektrycznej.
- Wiek instalacji jeśli ma 30-40 lat lub więcej, prawdopodobnie jest aluminiowa i nie spełnia współczesnych norm.
Każdy z tych objawów to sygnał alarmowy, którego nie wolno ignorować.
Wyzwania przy wymianie: O czym pamiętać, planując remont elektryki w starym bloku?
Wymiana instalacji w starym budownictwie to zazwyczaj poważne przedsięwzięcie. Największym wyzwaniem jest często konieczność kucia ścian, aby usunąć stare przewody i ułożyć nowe. Wiąże się to z bałaganem, ale jest niezbędne dla bezpieczeństwa. Trzeba również pamiętać o demontażu starych puszek i montażu nowych, dostosowanych do współczesnych gniazdek i łączników. Cały proces musi być zgodny z aktualnymi normami, co wymaga wiedzy i doświadczenia. Dlatego zawsze podkreślam, że do takich prac konieczne jest zatrudnienie kwalifikowanego elektryka, który posiada odpowiednie uprawnienia i doświadczenie.
Łączenie starego z nowym: Czy można częściowo modernizować instalację i jak to zrobić?
Częściowa modernizacja instalacji jest możliwa, ale moim zdaniem zawsze powinna być traktowana jako rozwiązanie tymczasowe lub ostateczne, gdy pełna wymiana jest niemożliwa. Jest to proces trudny i wymaga szczególnej ostrożności. Kluczowe jest prawidłowe łączenie przewodów aluminiowych z miedzianymi. Nigdy nie wolno ich łączyć bezpośrednio, ponieważ różnica potencjałów elektrochemicznych prowadzi do korozji i luzowania się połączeń, co jest bardzo niebezpieczne. Należy stosować specjalne złączki elektroinstalacyjne, np. typu WAGO z pastą stykową, która zapobiega utlenianiu i zapewnia stabilne połączenie. Mimo to, zawsze powtarzam moim klientom, że pełna wymiana instalacji na miedzianą, trójżyłową, jest zawsze najlepszym i najbezpieczniejszym rozwiązaniem.
"Bezpieczeństwo elektryczne to nie opcja, to konieczność. Nie idź na kompromisy, gdy chodzi o instalację w Twoim domu."
Dobór zabezpieczeń a przekrój kabla: Nierozerwalny duet dla Twojego bezpieczeństwa
Kabel i zabezpieczenie to nierozerwalny duet. Odpowiednio dobrany wyłącznik nadprądowy chroni kabel przed przeciążeniem, a co za tym idzie całą instalację przed awarią i pożarem. To jak system obronny Twojego domu.
Rola wyłączników nadprądowych (S-ek): Jak dobrać amperaż do przekroju?
Wyłączniki nadprądowe, potocznie nazywane "bezpiecznikami S", mają za zadanie automatycznie odłączyć zasilanie w obwodzie w przypadku przeciążenia (zbyt duży prąd) lub zwarcia. Ich amperaż musi być ściśle dopasowany do przekroju kabla, aby chronić przewód, a nie tylko urządzenie. Oto podstawowe rekomendacje, które stosuję w swojej pracy:
| Przekrój kabla | Zalecany wyłącznik nadprądowy |
|---|---|
| 1,5 mm² (oświetlenie) | B10 (10A) |
| 2,5 mm² (gniazda) | B16 (16A) |
| 4 mm² (dedykowane) | B20 (20A) lub B25 (25A) zależnie od obciążenia |
| 6 mm² (dedykowane) | B25 (25A) lub B32 (32A) zależnie od obciążenia |
Wyłącznik różnicowoprądowy (RCD): Obowiązkowa ochrona w łazience i kuchni
Wyłącznik różnicowoprądowy (RCD), często nazywany "różnicówką", to urządzenie, które chroni ludzi przed porażeniem prądem. Działa na zasadzie monitorowania równowagi prądu płynącego do i z obwodu. Jeśli wykryje nawet niewielką różnicę (np. prąd ucieka przez ciało człowieka), natychmiast odcina zasilanie. Zgodnie z obowiązującymi normami, RCD jest obowiązkowy dla wszystkich obwodów gniazdowych oraz oświetleniowych w łazience i kuchni, a także w innych pomieszczeniach, gdzie występuje zwiększone ryzyko porażenia (np. piwnice, garaże). To jeden z najważniejszych elementów współczesnej instalacji.

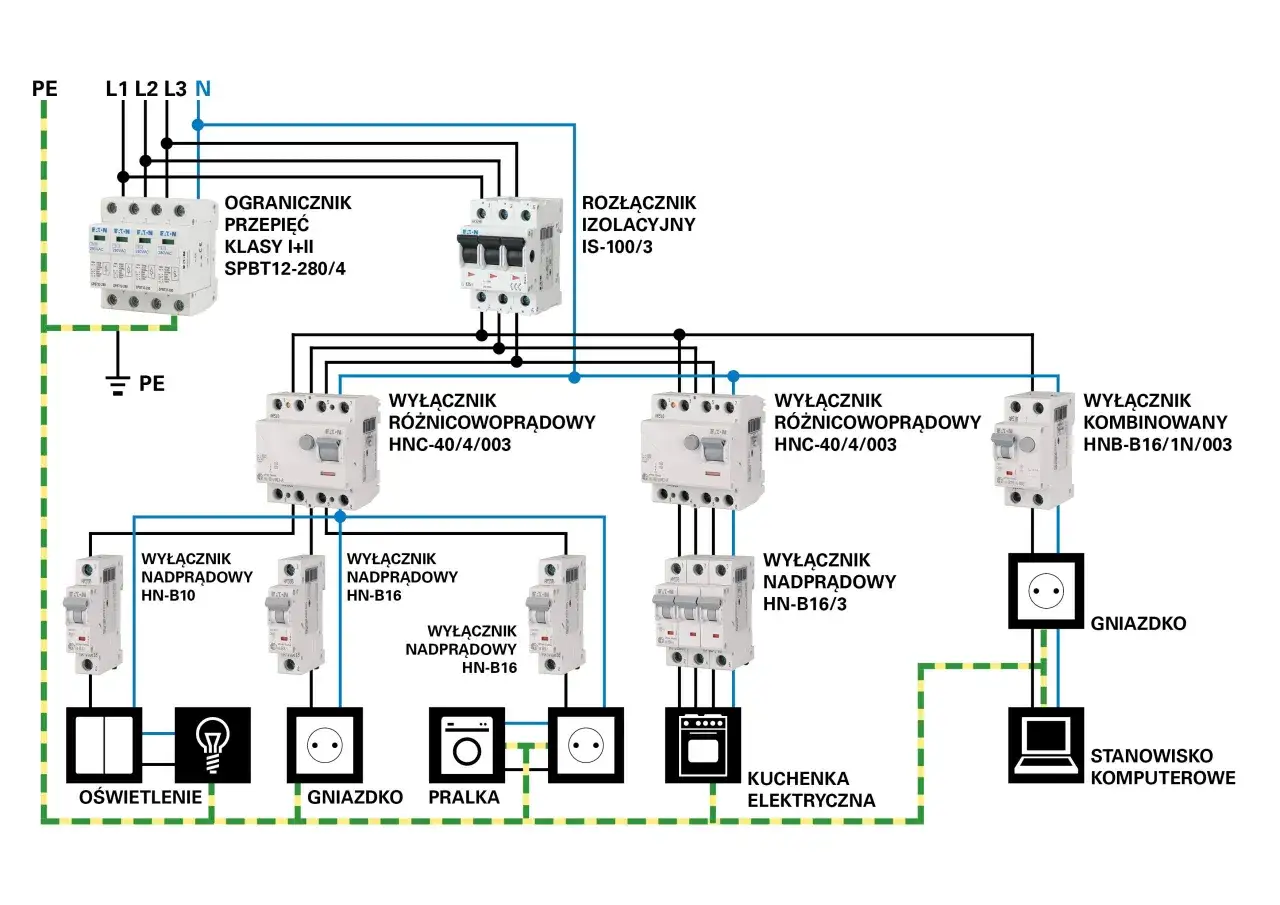

Gotowe schematy: Przykładowe połączenie kabli i zabezpieczeń dla typowego mieszkania
Dla typowego mieszkania w bloku, moim zdaniem, rozsądnym i bezpiecznym schematem jest podział na następujące obwody:
- Obwód oświetleniowy 1 (np. salon, sypialnie): kabel YDYp 3x1,5 mm², zabezpieczenie B10.
- Obwód oświetleniowy 2 (np. kuchnia, łazienka, przedpokój): kabel YDYp 3x1,5 mm², zabezpieczenie B10, dodatkowo pod RCD.
- Obwód gniazdkowy 1 (np. salon, sypialnie): kabel YDYp 3x2,5 mm², zabezpieczenie B16, pod RCD.
- Obwód gniazdkowy 2 (np. kuchnia blaty, lodówka): kabel YDYp 3x2,5 mm², zabezpieczenie B16, pod RCD.
- Obwód łazienkowy (gniazdka, pralka): kabel YDYp 3x2,5 mm², zabezpieczenie B16, pod RCD.
- Obwód piekarnika: kabel YDYp 3x2,5 mm² lub 3x4 mm² (zależnie od mocy), zabezpieczenie B16 lub B20, pod RCD.
- Obwód płyty indukcyjnej (jeśli trójfazowa): kabel YDYp 5x4 mm² lub 5x6 mm², zabezpieczenie B20 lub B25 (trójfazowe), pod RCD.
Pamiętaj, że to tylko przykład. Każda instalacja powinna być indywidualnie zaprojektowana przez elektryka.
Najczęstsze błędy przy wyborze i montażu kabli, których musisz unikać
W swojej praktyce często spotykam się z błędami, które wynikają z niewiedzy lub chęci oszczędności. Chciałbym Cię przed nimi przestrzec, bo mogą mieć bardzo poważne konsekwencje.
Oszczędność pozorna: Dlaczego nie warto kupować kabli o zaniżonym przekroju?
Kupowanie kabli o zaniżonym przekroju, bo są tańsze, to jeden z najgorszych błędów. Jak już wspomniałem, prowadzi to do przegrzewania się przewodów, zwiększonych strat energii (czyli wyższych rachunków), a przede wszystkim do ogromnego ryzyka pożaru. Taki kabel nie będzie w stanie bezpiecznie przewodzić prądu, do którego jest przeznaczony, co może skutkować uszkodzeniem sprzętu, a nawet stopieniem izolacji i zwarciem. Moim zdaniem, na bezpieczeństwie instalacji elektrycznej nie wolno oszczędzać.
Niewłaściwe łączenie przewodów: Jak uniknąć przegrzewania się styków?
Niewłaściwe łączenie przewodów to kolejna pułapka. Luźne styki, słabe połączenia, a także łączenie przewodów miedzianych z aluminiowymi bez odpowiednich złączek, to prosta droga do problemów. W miejscach złych połączeń dochodzi do wzrostu rezystancji, co powoduje przegrzewanie się styków, iskrzenie, a w konsekwencji może prowadzić do pożaru. Zawsze używaj atestowanych złączek (np. WAGO) i upewnij się, że połączenia są solidne i bezpieczne. To detale, które mają ogromne znaczenie dla trwałości i bezpieczeństwa całej instalacji.
Przeczytaj również: Kabel do przyłącza domu: Miedź czy aluminium? Jaki przekrój wybrać?
Prowadzenie instalacji bez planu: Klucz do uniknięcia problemów w przyszłości
Brak dokładnego projektu i planu instalacji elektrycznej przed jej wykonaniem to błąd, który będzie Cię prześladował przez lata. Dobrze wykonany projekt uwzględnia rozmieszczenie gniazdek, łączników, punktów świetlnych, a także odpowiednie przekroje kabli i zabezpieczenia. Posiadanie takiego planu to nie tylko gwarancja bezpieczeństwa, ale także ogromne ułatwienie w przyszłości w przypadku awarii, remontu czy chęci rozbudowy instalacji, wiesz dokładnie, gdzie co się znajduje. To inwestycja, która zwraca się wielokrotnie, oszczędzając czas, nerwy i pieniądze.
